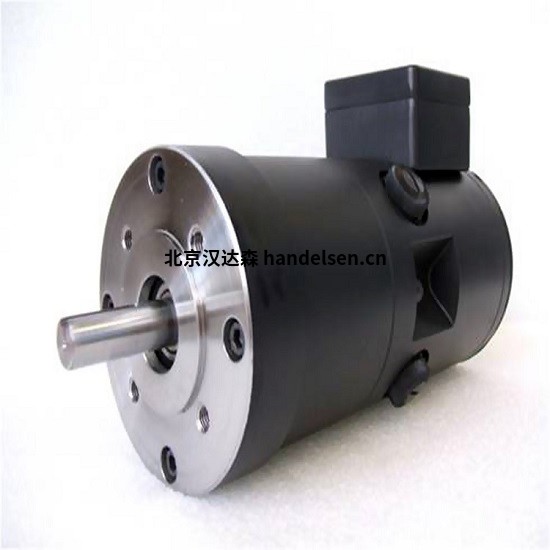

Callan M4-420X系列伺服電機



     Callan Technology 公司總部位于愛爾蘭，其伺服電機制造的歷史可以追溯到 1973 年， 2001 年，該公司收購了愛爾蘭太平洋科學公司（前身為科爾摩根（內陸）愛爾蘭）的“TT”伺服電機和“TGF”測速發電機業務，callantechnology公司正式成立，為工業應用設計和制造堅固耐用的高精度直流伺服電機，該公司產品在設計時特別強調為工業運動要求提供堅固、可靠的解決方案，借該公司在伺服電機的設計和制造方面的豐富經驗，使其能夠為客戶提供滿足需求的定制方案。



       Callan M4-420X系列直流伺服電機轉速裝置采用高能稀土磁鐵材料，可在機床、機器人、自動物料搬運、拉絲、紙張、塑料薄膜和箔加工、張力控制和包裝機械等方面提供精確的運動控制。高達161Nm的峰值扭矩為快速，準確的定位提供了充足的動力。再加上電機慣性低，理論加速度高達6500 rad/sec2。



Callan伺服電機M4-420X系列參數舉例：

功率 (W)  1492

最大速度，Nmax (rpm)  25000

持續扭矩，Io (A)  10.8

峰值扭矩，Mmax (Nm)  52.9

持續扭矩電流  Io (A)  21.3

峰值扭矩電流，Ip (A)  120

最大端電壓，VT (V)  140

反電動勢常數，Ke (V/krpm)  53.2

扭矩常數，KT (Nm/A)  0.509

直流電阻，R (Ω)  0.243

電感，L (mH） 1.03

重量，M（公斤）  23

慣性，JM (kgm2)  0.0085

靜摩擦力，TF (Nm)  0.41

粘性阻尼，F(xiàn)1 (Nm/krpm)   0.11



Callan伺服電機M4-420X系列規格：

10 到 30Nm

3200  千瓦

3200 rpm 最高轉速

緊湊的尺寸

高能稀土磁鐵

6極電機



Callan伺服電機M4-420X系列功能：

圓形法蘭 (IMB14)

接線盒

IP44 密封

鍵槽

后軸延長件

測速電機

恒溫器



Callan伺服電機M4-420X系列型號：

Callan M4-4203

Callan M4-4204

Callan M4-4205

Callan M4-4206

Callan M4-4207

Callan M4-4208

Callan M4-4206



Callan M4-420X系列伺服電機
