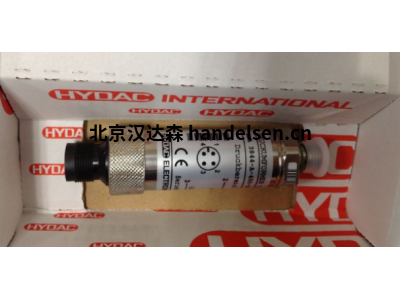

德國HYDAC壓力傳感器 HDA4700系列介紹

HYDAC HDA4700系列壓力傳感器配備不銹鋼膜片上的DMS薄膜，測量準確、結構堅固。緊湊的設計和優秀的EMC特性應用在液壓和氣動的移動或工業區領域。

具有HSI傳感器檢測的變體專門開發用于與HYDAC測量設備HMG 500，HMG 510，HMG 3000和CMU 1000結合使用。為了數據傳輸目的，EVS 4748-H配備有HSI接口（HYDAC傳感器接口）。



技術參數：

精度：±0.25％FS

壓力范圍：0 ...1000bar

輸出信號：4…20mA（2導體）

電氣連接：3極+ PE DIN43650/male

補償溫度范圍：-25…+85℃

操作溫度范圍：-40…+80℃

儲存溫度范圍：-40…+100℃



由于這一點，HSI傳感器被以上列出的HYDAC測量設備完全自動識別，并且所有必要的基本設備設置隨即自動進行。 具有前沖洗隔膜的變型是專門為其中使用的介質可能導致標準壓力連接的堵塞，上膠或凍結的應用而開發的。具有增強的功能安全性的應用的變型是專門針對在PL d-Cat 3（根據ISO 13849）的機器和設備的功能安全的情況下用于安全電路/安全功能而開發的。

德國HYDAC部分型號示例：

HYDAC油位傳感器 KSK-176-2.4/0/12/-S071

HYDAC壓力傳感器 HAD 3840-A-350-124

HYDAC溫度變送器 FSA-254-1.X/FT200/12 NO:700080HYD

HYDAC回油過濾器 RF BN/HC 660 F 5 D 1X/-L24

HYDAC電子溫度開關 ETS386-100-000+TFP100

HYDAC板式高壓球閥 KHP-06-1114-14X

HYDAC隔膜式蓄能器 SB0210-0.75E1/114U-210AB



此外，在SIL 2系統（根據EN 61508）中的使用也是可能的。壓力傳感器設計有兩個通道。每個通道由一個傳感器元件和一個評估電子元件組成。因此，壓力傳感器產生兩個彼此獨立的獨立的壓力成比例的輸出信號。主要的應用領域是液壓和氣動的移動或工業領域，特別是在具有狹窄空腔和作為傳感器元件在移動，安全導向系統中的應用中，例如負載扭矩顯示或負載起重機或工作平臺中的負載扭矩限制。



主要特征：

非常強大的傳感器單元

溫度誤差非常小

優良的EMC特性

非常緊湊的設計

令人信服的價格/效益比

可選帶前沖洗膜

也可用于ATEX，CSA，IECEx或Schiffs認證
