產品介紹

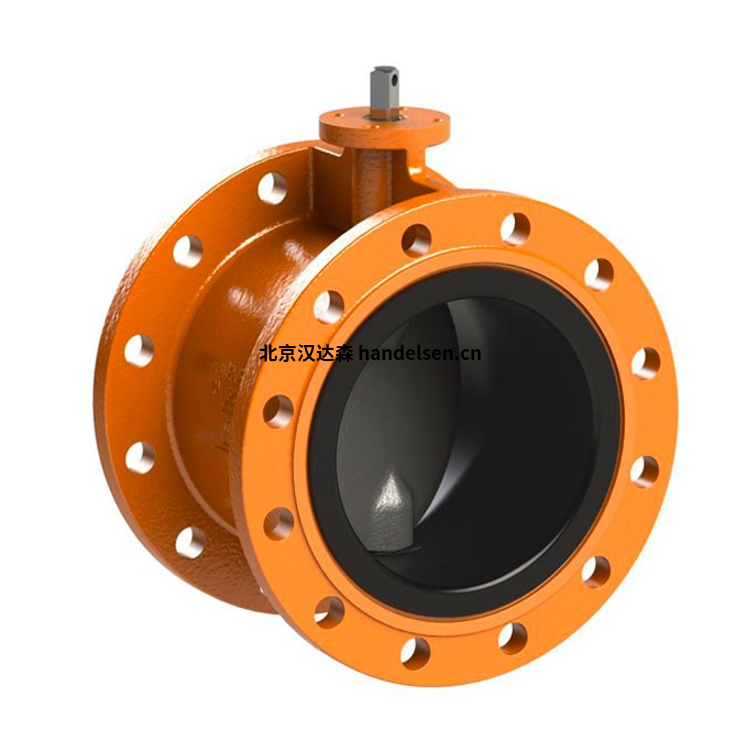

WOUTER WITZE 橡膠襯里蝶閥 EVBS系列
特點
短型晶圓面對面，帶有符合 ISO PN10/16 法蘭標準的導向耳
帶 4 個螺栓導向凸耳的環型，便于在管道法蘭之間組裝 減壓下可選的在線負載
可選減壓下的在線工作
規格
體型
半凸耳式
法蘭模式
EN 1092 PN 10/16
機身材質
灰口鑄鐵
球墨鑄鐵
設計壓力
16 巴 / 232 磅/平方英寸
密封
橡膠座
標準直徑
公稱直徑 (MM) | 尺寸（英寸）
操作、動作和控制
杠桿
蝸輪
氣動執行器
電動執行器
液壓執行器
WOUTER WITZE 橡膠襯里蝶閥 EVCS系列
特點
短型晶圓面對面，帶導向耳，符合 150 級和 PN6 法蘭標準
帶 4 個螺栓導向凸耳的環型，便于在管道法蘭之間組裝
可選減壓下的在線工作
短型，從 DN 50 起，帶定心凸耳
規格
體型
晶圓類型
法蘭模式
EN 1092 PN 6，
ASME B16.5 分類 150
MSS SP 44 分類 150
機身材質
灰口鑄鐵
球墨鑄鐵
鑄鋼
不銹鋼鑄件
鋁青銅/青銅
設計壓力
16 巴 / 232 磅/平方英寸
操作、動作和控制
杠桿
蝸輪
氣動執行器
電動執行器
液壓執行器
WOUTER WITZE 橡膠襯里蝶閥 EVMS系列
特點
短型晶圓面對面單（單）法蘭
通過螺栓連接到其中一個管道法蘭的線末端負載
規格
體型
單法蘭對夾式
機身材質
灰鑄鐵 Nodulair 鑄鐵
密封
橡膠座
設計壓力
16 巴 / 232 磅/平方英寸
操作、動作和控制
蝸輪
氣動執行器
電動執行器
液壓執行器
WOUTER WITZEL 高性能蝶閥 Econaxe W201
特點
全額定等級 150 (20bar)，短圖案晶圓面對面
帶 2 個螺栓導向凸耳的環型，便于在管道法蘭之間組裝
規格
體型
晶圓類型
機身材質
不銹鋼鑄件，可根據要求提供其他材料
密封
RTFE 座椅
RTFE – 防火座椅
法蘭模式
EN 1092 PN 6、16
ASME B16.5 氯。150
日標 5K、10K、16K
MSS SP 44 氯。150
設計壓力
最大 20 巴
WOUTER WITZEL 高性能蝶閥 Dynaxe W162
特點
全額定等級 300 (50bar)，長圖案晶圓面對面
帶 4 個螺栓導向凸耳的環型，便于在管道法蘭之間組裝
規格
體型
晶圓類型
機身材質
碳鋼、鋁青銅、不銹鋼鑄件、雙相鋼、
Suplex Duplex, 6 Mo, 鈦, 根據要求提供其他材料
密封
橡膠
RTFE 座椅
RTFE – 防火座椅
金屬對金屬座椅
法蘭模式
ISO，PN 25 / PN 40
ASME，CL 300
設計壓力
50 巴 / 725 磅/平方英寸
