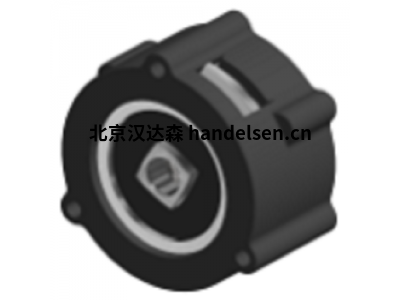

kendrion單碟制動模塊彈簧式制動器 77 500..A15









kendrion工作原理

彈簧式多盤制動器設計為干式運行。由電磁場產生的力用于克服由彈簧力產生的制動效果。彈簧施加的多盤制動器處于無動力狀態，并在施加直流電壓時釋放。配備內置整流器（半波或橋式整流器）的制動器可以直接連接到交流電源。摩擦盤和輪轂之間的形狀配合連接以及輪轂與機器軸（例如電機軸）的連接確保了由彈簧施加的多盤制動器產生的扭矩（制動扭矩）可靠地傳遞到機器（發動機）。制動器還可以配備可選的手動釋放裝置，以便手動釋放制動器。



kendrion制動設計

彈簧施加的多盤制動器的螺線管殼體容納牢固配合的勵磁線圈，其連接端子位于連接器盒中。螺線管殼體還包括壓縮彈簧，該壓縮彈簧將盤組壓靠在凸緣上，在凸起內被松散地引導。盤組由在齒環中引導的外齒形外盤和在輪轂上引導的內齒形內盤組成。當盤組壓在凸緣上時，產生彈簧施加的多盤制動器的制動效果。氣隙''通過套管和齒環調節。齒形內盤可沿軸向在輪轂上移動?？蛻魧Ｓ眠B接電纜可通過電纜密封套送入連接器盒。當DC電壓施加到彈簧施加的多盤制動器的勵磁線圈時，彈簧力被電磁場力克服。這導致電樞被釋放并且制動效果被中和。待制動的軸不受制動器的任何軸向力。當使用帶手動釋放裝置的制動器時，必須在包圍制動器的部件（例如風扇罩）中提供開口，以便可以安裝手動釋放桿。手動釋放允許手動釋放制動器（例如，在電源故障的情況下）。垂直制動操作也是可能的。外盤中設有支撐彈簧，以確保在釋放（打開）狀態下使用彈簧施加的多盤制動器時幾乎為零的殘余扭矩。由于法蘭和軸承座側面的定心直徑，彈簧式多盤制動器非常適用于拆下蓋板后安裝了變送器（例如轉速計發生器，編碼器等）的應用。







kendrion產品型號：

kendrion 77 600..A00

kendrion 77 600..A15

kendrion 77 100..A00

kendrion 76 14110B00940

kendrion 76 14111B00940

kendrion 76 14113B00940

kendrion 76 14116B00940

kendrion 76 14119B00940

kendrion 76 14124B00940

kendrion 71 10113E00940

kendrion 71 10116E00940

kendrion 71 10119E00940

kendrion 71 10124E00940

kendrion 71 10124E00940

kendrion 71 10129E00940

kendrion 71 10133E00940



肯德里昂公司介紹

Kendrion開發，制造和銷售用于工業和汽車應用的高質量電磁系統和組件。一個多世紀以來，我們一直為世界領先的乘用車，商用車和工業應用創新者設計精密零件。作為領先的技術先驅，Kendrion根據需要發明，設計和制造復雜的組件和定制系統以及本地解決方案。

Kendrion致力于應對未來的工程挑戰，并對我們?nèi)绾尾少?，制造和開展業務負責，并將其融入我們的創新文化中。根植于德國，總部位于荷蘭并在阿姆斯特丹證券交易所上市，Kendrion的專業知識遍及歐洲，延伸至美洲。精心打造，精準設計?？系吕锒?- 我們磁化世界。





kendrion的產品組合

1，產品：

·制動和離合器技術

·氣動和流體技術

·控制技術

·電磁閥技術



產品分類：



1，制動器和離合器技術

·永磁制動器

·彈簧式制動器

·氣動制動器和離合器

·離合器

·整流器和電子模塊



2，控制技術

·CODESYS HMI和PLC

·CODESYS安全PLC

·I  O和驅動模塊

·感應加熱系統



3，氣動與流體技術

·電磁閥

·比例閥

·壓力調節器

·流體處理單元



4，電磁閥技術

·線性電磁閥

·鎖定電磁閥

·雙穩態電磁閥

·拿著磁鐵

·擺動螺線管

·旋轉螺線管





工業活動

工業磁系統

開發和生產基于電磁技術的切換，鎖定，保持和定位的定制解決方案



工業控制系統

開發和生產用于氣體和流體控制的閥門，用于鎖定和百葉窗單元的螺線管以及控制技術的開發和生產。機電系統的組裝。



工業驅動系統

開發和制造用于工業應用的電磁制動器和離合器，如機器人和自動化，風能，醫療技術或電梯。





KENDRION的產品使用的地方

·門禁系統

·飛機內飾

·電梯系統

·能源生產和分配

·工業電器

·工業安全系統

·醫療器材

·機器人和自動化

·紡織機械





2，汽車：

·乘用車

·商用車輛



汽車行業的產品分類：



1，商務車輛

·發動機冷卻系統

·壓縮機離合器

·皮帶傳動系統

·可切換的輔助裝置離合器

·閥門和液壓螺線管

·壓力開關



2，乘用車

·燃油閥

·液壓閥

·氣動閥門

· Solenoids

·音響系統

·電子控制單元

·傳感器



汽車活動

乘用車

開發和生產先進的閥門技術，用于柴油共軌和汽油閥門，替代驅動和電子驅動，主動阻尼系統，發動機和熱管理，傳動，音響系統和電子產品。



商用車輛

用于前發動機冷卻的電磁離合器的開發和生產，用于后發動機冷卻的角齒輪箱系統，用于切換輔助單元的離合器，定制控制流量閥和線圈，減振器，壓力開關。



kendrion的產品在汽車行業使用的地方

·主動懸架系統

·皮帶阻尼系統

·解耦系統

·發動機管理

·燃油系統

·人機界面（HMI）

·移動式和標準液壓系統

·音響系統

·熱管理

·傳輸
