常用產品介紹
Zelisko 電流互感器 - 一般信息
本目錄第一部分中包含的所有互感器均為樹脂澆注互感器，具有以下特性：
免維護
干式
安裝在任何可能的位置。
用于施工保證的澆注樹脂材料的特點
最好的絕緣
機械強度高
高電弧和溫度穩定性
所有互感器都根據各自的標準（例如 DIN VDE、IEC）進行例行測試。
初級繞組帶有轉換端子的電流互感器配有塑料蓋和電路原理圖，以查看端子的實際連接。
用于校準目的的繞組的次級端子可以密封。多芯型電流互感器最多可以有 4 個芯。
所有支撐型電流互感器均可使用電容式電壓分接。根據訂購的 CT 類型，電壓可以從接線盒中的附加端子或接線盒上方的特殊插座中分接。高壓絕緣C1的電容接到C端，可作簡單的電壓指示。這取決于變壓器中磁芯的類型和數量。
如果不使用，端子 C 必須接地。電容式電壓分接可設計用于 HR
或 LRM 系統（根據客戶要求）。
測量用電流互感器
用于連接測量儀器、積分儀表和類似設備（例如 15 VA Cl 0,5 FS 5）。
額定精度限制系數 (FS) 是當應用于額定初級電流 (IN) 時，給出電流互感器符合精度要求 Fg 時的最大電流的 rms 值的系數。
FS 5，即分鐘。5 x IN FS10 時的復合誤差為 10%，類似于 FS 5，但為 10 x IN。
保護用電流互感器
旨在與電氣保護裝置一起使用（例如 15 VA 10P10）。保護用電流互感器分為10P類和5P類，按二次端子性能表示：
1) 額定電流下的精度等級
2) 以百分比為單位的精度限制電流下的額定綜合誤差
精度等級5P對磁芯的構建要求比精度等級10P更高。精度限制系數分別由精度等級名稱 10P 和 5P 后面的數字給出。10P10 (5P10)：最大。10 (5)% 復合誤差 Fg 在 10 x IN。一般使用精度等級 10P10。
Zelisko 電壓互感器 - 一般信息
接地電壓互感器可以配備額外的繞組用于接地故障監測。
兩個額定一次電壓的電壓互感器將在二次轉換時交付。只有這種結構才能保證絕緣和操作的高可靠性。
本網站所包含的所有儀表變壓器均為樹脂澆注變壓器，具有以下特點：
免維護
干式
安裝在任何可能的位置
用于施工保證的澆注樹脂材料的特點
最好的絕緣
機械強度高
高電弧和溫度穩定性。
所有互感器都根據各自的標準（例如 DIN VDE、IEC）進行例行測試。
限制熱輸出
在額定電壓下，電壓互感器在不超過規定溫度限值的情況下可以向二次電路提供的視在功率。
額定二次限制熱輸出
用于接地故障監測的繞組輸出額定電壓和時間為 8 小時。由于用于接地故障監測的繞組以開放三角形連接，因此只有在發生接地故障時，它們才會永久充電。
額定電壓因數
接地電壓互感器可以在 1.9 倍額定初級電壓下運行 8 小時，而不會超過規定的溫度限制。這只會發生在接地故障的情況下。
Zelisko 傳感器 - 一般信息
用于智能變電站的傳感器。多年來，“智能電網”一詞一直是指由于許多分散式發電系統導致網絡不穩定，因此需要擴展/建設智能電網的國家。
Zelisko 的傳感器和互感器設計用于中壓二次配電網中的智能變電站。在傳感器和互感器的開發、加工和生產方面，Zelisko 擁有多年來不斷增長的廣泛專業知識。
所有電流和電壓傳感器均根據 IEC61869-7 和 -8（即將推出的 IEC61869-10 和 -11）進行開發和型式測試。
傳感器標有序列號，每個產品都附有單獨的測試報告。此外，所有設備都是免維護的，可以在極端氣候條件下運行，即高溫和高濕度。
電流和電壓傳感器適用于原變電站和改造變電站。
Zelisko 電流傳感器
SMCS/T - JW1002（分芯型）
現有裝置的改造應用是這種類型的主要應用領域。點擊系統可以在現場免工具安裝傳感器。無需拆卸 T 型連接器，因為傳感器包含電纜。傳感器隨附兩條電纜帶，可將其直接固定在輸出電纜上。鐵芯的切割面和傳感器外殼中精密的彈簧系統確保了傳感器在組裝到輸出電纜上后的測量精度得到保證。
SMCS - JW1001（環芯型）
這種類型設計用于在開關設備中進行簡單安裝。它在變電站中未安裝的輸出 T 型連接器上滑動。當連接器擰在饋通裝置上時，它的護套會膨脹。因此，護套壓靠電流傳感器的內表面并固定它。因此，不需要在變電站中額外固定傳感器。由于生產過程穩定，可以提供一組三個傳感器，其電流誤差和相位位移的標準偏差分別為 0.05% 和 0.05°。因此，除了電流測量外，一組三個傳感器還可以檢測接地故障電流，而無需使用接地故障檢測變壓器。
GAE120/SENS-JW1003（分芯型）
GAE120/SENS 型接地故障檢測傳感器基于經過市場驗證的產品。變電站的所有輸出電纜均通過該變壓器導通。在三相電網中發生接地故障時，由于中性點的位移會產生電流。以特定的比率將產生的電流轉換為傳感器的輸出。因此，該系統能夠分別檢測故障和短路電流。在這個傳感器中，感應變壓器原理與復雜的傳感器技術相結合。鐵芯的高質量切割表面確保組裝后測量的恒定和高精度。

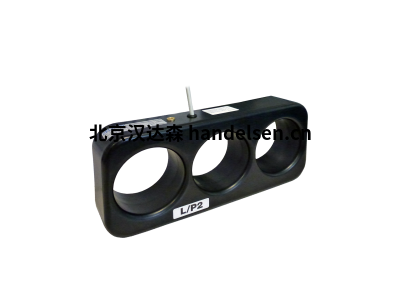

SMCS3 - JW1004（閉芯型）
三相設計的電流傳感器結合了最大的靈活性和最大的功能?？梢詫⒔拥毓收蠙z測添加到傳感器中的三個單相轉換器。
該型號最多可組合三個單空間傳感器和一個三相傳感器用于接地故障檢測。該傳感器專為開關設備中的原始設備而設計。
該系統的一個優點是只需一個包含多達四個不同傳感器的設備即可簡單輕松地組裝。
無論客戶選擇何種配置，設備的尺寸始終相同。使用環形磁芯設計可以實現比使用分裂磁芯更高的精度。傳感器的設計可以根據客戶對磁極之間的距離和外部尺??寸的要求進行調整。
常用型號
Zelisko SGS 10/0
Zelisko SGS 10/1
Zelisko SGS 10/2
Zelisko SGS 20/0
Zelisko SGS 20/1
Zelisko SGS 20/2
Zelisko SGS 20/B
Zelisko SGS 30/0
Zelisko SGS 30/1
Zelisko SGF10/0
Zelisko SGF10/1
Zelisko SGF20/0
Zelisko SGF20/1
Zelisko SGF30/1
Zelisko CT12
Zelisko CT12 H
Zelisko CT12 I
Zelisko CT12 K
Zelisko CT24
Zelisko CT24 D
Zelisko CT24 E
Zelisko CT24 F
Zelisko IS 12 C
Zelisko IS 12 D
Zelisko IS 24 C
Zelisko IS 24 D
Zelisko GAE 80
Zelisko GAE 120
Zelisko GAE 160
Zelisko GAE 200
Zelisko VISWI-250
Zelisko VISWI-G
Zelisko 3PRK-1
Zelisko 3PRK-2
Zelisko 3PRK-3
Zelisko 3PRK-4
Zelisko 3PRK-6
Zelisko EGF 10
Zelisko ZGF 10
Zelisko EGF 20
Zelisko ZGF 20
Zelisko EGF 30
