常用型號
SMW Autoblok TSF-C 315
SMW Autoblok TSR-C 315
SMW Autoblok TSF-C 400
SMW Autoblok TSR-C 400
SMW Autoblok TSF-C 530
SMW Autoblok TSR-C 530
SMW Autoblok TSF-C 650
SMW Autoblok TSR-C 135
SMW Autoblok TSR-C 170
SMW Autoblok TSF-C 135
SMW Autoblok TSF-C 170
SMW Autoblok TSF-C 210
SMW Autoblok TSR-C 210
SMW Autoblok TSF-C 250
SMW Autoblok TSR-C 250
SMW Autoblok LPS-X-A-50
SMW Autoblok SLU-X-Z 2
主要產品
Smw Autoblok 手動夾頭
Smw Autoblok 動力卡盤
Smw Autoblok 膜片夾頭
Smw Autoblok 彈簧夾頭
Smw Autoblok 夾緊油缸
Smw Autoblok 空氣夾頭
Smw Autoblok 夾具
Smw Autoblok 液壓卡盤
Smw Autoblok 滑動爪卡盤
Smw Autoblok 旋轉接頭
Smw Autoblok 傳感器
Smw Autoblok 拉爪
SMW Autoblok 液壓缸
部分產品介紹
SMW GTO – 用于夾頭的精密通用固定夾頭
用于標準夾頭的 GTO 固定夾頭特別令人印象深刻,尤其是由于其高
夾持力、精度和剛度。
橫向軸承表面還允許夾頭垂直或水平安裝。
由于可以非??焖俚馗鼡Q夾頭,因此大大減少了設置時間,從而提高了盈利能力。
由于其極其緊湊的設計,GTO 非常適合 5 軸加工。
快速簡便的安裝
標準夾頭的快速更換
可以靈敏地調節夾緊力
最高重復性 ≤ 0.01 mm
可垂直或水平安裝
緊湊的設計,非常適合 5 軸加工
下拉效果
3 個版本,用于夾緊直徑 4 至 100 mm
SMW GT5-2G
全密封保護主軸,中心夾緊
免工具夾爪快換
由于主軸延長,夾緊范圍在幾秒鐘內擴大
高夾緊力 - 無需預沖
保護主軸
用于精加工的平行面的平面
機械功率放大器
可移動的固定鉗口
最高的可靠性和可重復性
終端位置的光學檢查

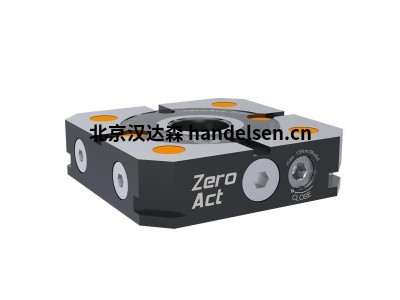

SMW WPS 工件定位系統
工件直接夾緊的手動零點夾緊系統
大幅減少設置時間以實現最高效率
具有最大夾持力和最高可重復性的安全工件夾持
5 軸加工的理想選擇
只需旋轉 3.5 圈即可快速打開和關閉模塊的單次快速驅動
用于定制用途的靈活配置
可與久經考驗的零點系統 APS 互換
技術數據
直徑 80 毫米
拉力 15 kN
重復性 < 0.005 毫米
夾持力 50 kN
Proofline® = 全密封 - 低維護

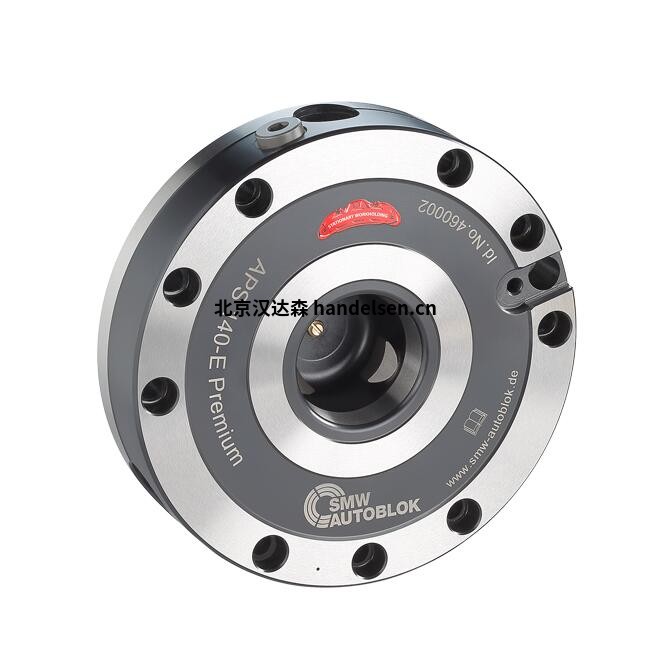

SMW APS 零點夾緊系統
使用新的 APS 零點夾緊系統,用戶可以將設置時間減少多達 90%。
APS 零點夾緊系統可用于所有操作,例如車削、銑削、
測量、腐蝕或磨削。這意味著用戶受益于由于
減少設置時間而顯著降低的成本,同時提高了整個生產線的機器可用性。
3 種不同的范圍——基本型、高級型和頂級型——為所有應用要求提供最佳解決方案。
由于減少了設置時間,顯著降低了成本
模塊化構造套件系統:可以非常輕松地修改現有的夾緊系統
設計緊湊,安裝高度低
最高的工藝可靠性和重復精度 < 0.005 mm
由于經過熱處理的元件和超硬的保護涂層,耐磨并防止生銹(或不銹)
由于渦輪功能,最大牽引力達到 45 kN (APS 190)
通過 3 個夾緊滑塊實現最高剛度(高級版/頂級版)
完全密封(驗證線)
可與工件定位系統WPS互換
控制單元
SMW AC-BB
控制單元 大口徑卡盤
氣動卡盤基本版電子安全控制單元
氣動圖
接線圖
電子安全控制單元
用于 SP 和大口徑卡盤
無壓力控制
無行程控制
SMW AC-XN
氣動卡盤控制單元
適用于所有通用電壓的氣動卡盤電子安全控制單元
氣動圖
電氣圖
研磨用隔膜夾頭
SMW D-VARIO
隔膜卡盤
靈活的模塊化系統
帶中心線徑向微調的隔膜卡盤
特征
Ø 215 毫米
中心線徑向微調
鑰匙鎖系統=不同齒數齒輪的鉗口快速定位
帶有用于節線或外部夾緊的夾爪的模塊化系統
Proofline® 夾頭 = 全密封 – 低維護
SMW D-KOMBI
徑向-軸向夾緊
快速換爪系統
膜片夾緊技術采用下拉式手指鉗口/下拉式手指快速更換
Ø 210-400 毫米
徑向和軸向夾緊
扁平夾持力曲線
Proofline® 夾頭 = 全密封 – 低維護
SMW D-PLUS
隔膜卡盤 - 開中心
快速換爪系統
帶快速換爪系統的開式隔膜卡盤
Ø 260-315 毫米
徑向外徑或節線夾緊
帶中心孔
離心力補償
Proofline® 夾頭 = 全密封 – 低維護
SMW FDG
精度面部驅動器
用于中心銷之間的加工
用于中心銷之間加工的高精度端面驅動器
一次操作即可加工工件的整個表面
動力在主軸一側運行
最高跳動精度
SMW CPG
氣動煎餅缸
用于隔膜卡盤 D-VARIO 和端面驅動器 FDG
用于隔膜卡盤 D-VARIO 和面驅動器 FDG 的氣動煎餅缸
無需液壓裝置即可輕松安裝磨床和車床
工作壓力 2-8 bar
空氣/冷卻液的介質供給
