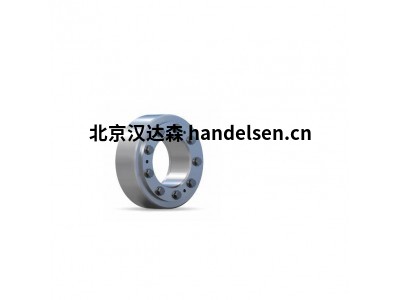

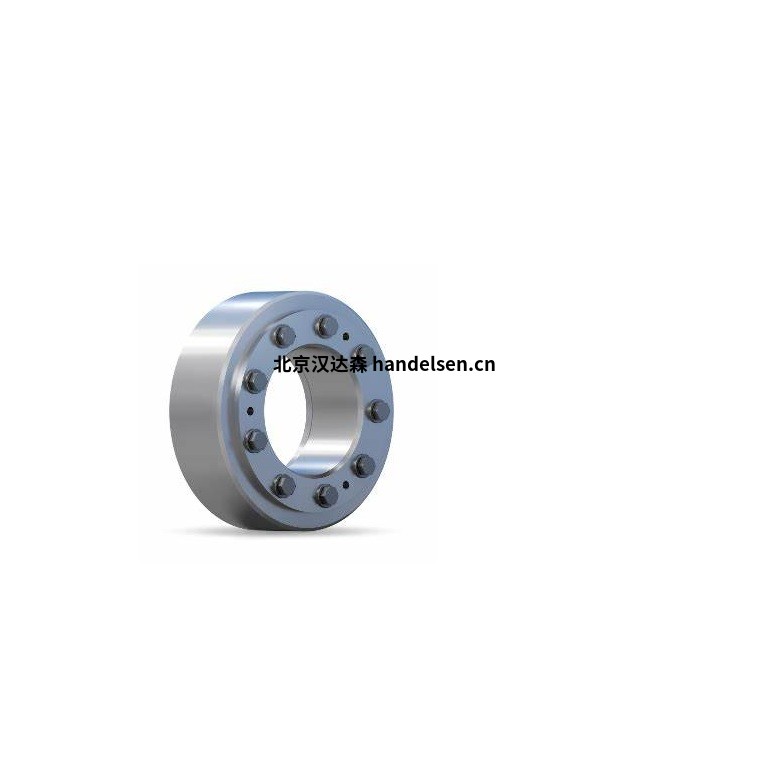

Stuewe HSD型機械收縮盤
Stuewe您提供最佳摩擦軸轂連接。Stuewe憑借產品，現在已進入第三代的Stuewe代表了70多年的能力和質量。Stuewe除了標準的收縮盤、摩擦鎖緊裝置、聯軸器或萬向軸連接之外，Stuewe還為您的應用開發定制的特殊解決方案。Stuewe的摩擦軸-輪轂連接基于兩個錐形表面相互擠壓的作用原理。機械收縮盤的作用原理在視頻中得到了很好的展示。摩擦連接用于最高功率和扭矩的安全和無間隙傳輸。即使是高動態負載也不會出現任何問題。
Stuewe收縮盤HSD型是一種可拆卸的機械元件，用于將空心軸連接到軸上。熱縮接頭是一種免維護、由于壓配合而不受灰塵影響的連接，應用范圍很廣。HSD 型是風力渦輪機傳動系統、包裝機或行李分揀系統中軸和輪轂的經濟高效連接。
Stuewe機械收縮盤HSD型說明：
(1)在系統運行中，收縮盤處于低流之外。收縮盤上只有非常低的動態載荷并且不會發生磨損。因此，采用正確設計的收縮盤經久耐用。
(2)動力直接從軸傳遞到輪轂。力的直接流動確保了最高的可傳輸功率和扭矩。
Stuewe機械收縮盤HSD型系列：
Stuewe HSD 20 軸徑20-250mm可傳遞扭矩0,15 - 18,3kNm低扭矩
Stuewe HSD 21 軸徑110-730mm可傳遞扭矩16-4033kNm中等扭矩
Stuewe HSD 22 軸徑9-1050mm可傳遞扭矩0,02-16493 kNm高扭矩
Stuewe HSD 23 軸徑100-1050mm可傳遞扭矩26-19684 kNm極高扭矩
Stuewe HSD 81 軸直徑38-1050mm可傳遞扭矩 1,5-19958kNm與系列22相同，但扭矩高20-30%
Stuewe HSD 83 軸徑100-1050mm可傳遞扭矩30-23811kNm與系列23相同，但扭矩高20-30%
Stuewe常見型號實例
Stuewe HSD 20系列收縮盤
Stuewe HSD 24 - 20
Stuewe HSD 29 - 20
Stuewe HSD 35 - 20
Stuewe HSD 40 - 20
Stuewe HSD 46 - 20
Stuewe HSD 51 - 20
Stuewe HSD 56 - 20
Stuewe HSD 61 - 20
Stuewe HSD 66 - 20
Stuewe HSD 21系列收縮盤
Stuewe HSD 140 - 21
Stuewe HSD 155 - 21
Stuewe HSD 165 - 21
Stuewe HSD 175 - 21
Stuewe HSD 185 - 21
Stuewe HSD 195 - 21
Stuewe HSD 220 - 21
Stuewe HSD 240 - 21
Stuewe HSD 260 - 21
Stuewe HSD 280 - 21
Stuewe HSD型機械收縮盤
