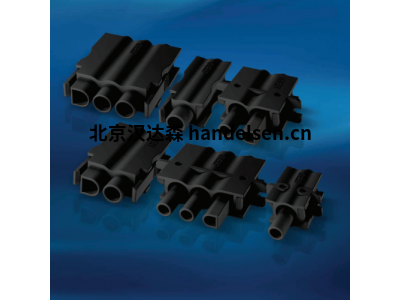

GES多極高壓連接器MCS系列快速簡便的組裝

GES多極高壓連接器MCS系列優勢：

非常高的防護等級

小尺寸

機械編碼

凹陷觸點

快速簡便的組裝

堅固的外殼

最高質量的絕緣組



GES多極高壓連接器MCS系列特征：

工作電壓：5 kV DC

測試電壓：8kV

標稱電流：4.5 A。

極數：2/4/6

連接方式：焊接或壓接

連接橫截面：0.15 - 0.38 mm2

防護等級：IP 68

可燃性等級：UL94 V-0



GES多極高壓連接器MCS系列技術參數：

鎖型:螺帽

安裝裝置插座類型:圓形法蘭

材質:黃銅 (CuZn)

表面:鎳 (Ni)

防護等級:（插入時）根據DIN EN 60529 :IP68

工作溫度:-30°C至+80°C

觸點 0.7 毫米

連接技術：焊接/擰緊

標稱電流：4.5 A。

體積電阻：<0.7 m?

觸點直徑：0.7 毫米

導體尺寸：0.15-0.38 mm2 (AWG 26 - 22)

材質：黃銅（CuZn）

表面：金（Au）

插拔次數：≥5000

隔離插件：

極數：2、4、6

隔離材料：PBT

可燃性等級：UL94 V-0

工作溫度：-40°C至+150°C

CTI 值：600

絕緣組別：I (DIN IEC 60664)

介質單芯最大直徑：1.6 mm



GES多極高壓連接器MCS系列型號：



GES MCS 205

GES MCS 405

GES MCS 605

GES除了在能源分配基礎設施中的經典用途外，在高壓下傳輸電流在各種資本密集型和復雜的高科技制造，應用和測試操作中是一個重要的過程。其中許多操作依賴于"電離輻射"，其中動能或量子能足以操縱或穿透原子形成。

紫外線、X射線、電子和伽馬輻射或等離子體的產生需要提供非常高的加速度電壓，這在半導體和微電子、分析和檢測、醫療和生物技術、材料加工和測試/測量以及粒子和核物理學的各種操作中

很常見。



GES我們專注于儀器高壓互連，專注于關鍵的脈沖和精密應用，并提供高達100 kV的單引腳、多引腳、混合或隔離式的廣泛性能選擇，并在全球范圍內快速

交付。



GES半導體技術和微電子多年來一直是電工產品關鍵元器件的重要資源。光刻、平面化、植入和相關測量技術等物理過程在半導體制造中發揮著重要作用。生產機器和流程通常非常復雜，需要高水平的質量、可靠性和性能。 M系列，MC系列和100系列的GES連接器多年來一直用于半導體生產和半導體研發，即制造用于光學光刻或電子束光刻的掩模。半導體行業的一些應用需要非常具體的連接器特性。在標準連接器之下，GES還開發了定制連接器，以滿足高度個性化性能的要求。







GES半導體技術和微電子多年來一直是電工產品關鍵元器件的重要資源。光刻、平面化、植入和相關測量技術等物理過程在半導體制造中發揮著重要作用。生產機器和流程通常非常復雜，需要高水平的質量、可靠性和性能。 M系列，MC系列和100系列的GES連接器多年來一直用于半導體生產和半導體研發，即制造用于光學光刻或電子束光刻的掩模。半導體行業的一些應用需要非常具體的連接器特性。在標準連接器之下，GES還開發了定制連接器，以滿足高度個性化性能的要求。





ES高壓 - 我們連接高壓。

GES High Voltage, Exhibition Booth

GES高壓是一家優質高壓連接器制造商，位于美國紐約和德國慕尼黑（總部）附近。GES在精密設備和設施中傳輸高達100 kV DC的電壓，在從半導體到同步加速器的高科技市場中建立。







GES高壓提供多種高壓連接器，具有多種配置，并設計了特定于應用的定制和修改。GES產品受到全球苛刻客戶的青睞，被認為是工業和科學敏感應用中高度可靠和精心設計的解決方案。





GES典型應用



電子光刻

半導體/微電子

聚焦離子束

分析/檢查

電子顯微鏡

醫療/生物技術

X射線生成

表面/物料搬運

光電 倍增 管

粒子/核物理

靜電

高壓計量/測試
