LAM Technologies步進電機驅動器USD系列

LAM Technologies步進電機驅動器USD系列

     LAM Technologies是一家意大利工業自動化組件制造商，在市場上已有20多年的歷史，也是運動控制領域的領導者。LAM Technologies對客戶需求的不斷關注和持續的技術創新，以具有競爭力的成本創造了一系列高性能產品，LAM Technologies設備由包裝，木工，食品加工，造紙和CNC機器，紡織等主要公司安裝。LAM Technologies擁有電子，機械或軟件開發周期中使用的所有專業知識，我們始終致力于保持所達到的高質量水平。



LAM Technologies USD系列步進電機驅動器說明：

      LAM Technologies USD 模塊是雙極步進電機驅動器，設計用于 PCB 安裝。LAM Technologies USD系列步進電機驅動器代表了節省空間和移除電纜的完美解決方案，在單軸或多軸應用中與電子控制完美集成。LAM Technologies USD系列步進電機驅動器有 12 種不同的型號，分為三種電流尺寸和四種不同的功能。一些型號可通過STEP和方向信號進行控制，而其他型號則可通過串行鏈路進行控制。上述型號提供步進分辨率為半步進的版本和微步分辨率高達25600步進/轉的版本。通過稱為LEP11的專有通信協議，可以使用簡單的串行線路控制多達32個不同的驅動器。LAM Technologies USD系列步進電機驅動器可用命令允許配置加速時間，最小和最大頻率，并執行絕對或相對定位。還可以實時讀取每個連接模塊的運行狀態。LAM Technologies USD系列步進電機驅動器可配置為輸入和輸出的三條線路完善了模塊串行版本中的可用 I/O。這些線路經過適當配置，還可以觸發驅動器的啟動。



LAM Technologies USD10361型步進電機驅動器技術參數：

電源電壓：從 12V 直流到 42V 直流

相電流：從 0.15Apk 到 1.2Apk

邏輯電源電壓：5V 直流

控制方式：步驟和方向

數字輸入：5 TTL/CMOS 兼容：步進、方向、使能、待機、復位 3 TTL/CMOS 兼容：RS0、RS1、RS2 分辨率設置2 模擬用于相電流設置

數字輸出：1 個集電極開路：故障

步驟細分：可從全步到 1/128 步進行選擇

保護、報警和診斷：過壓和欠壓、相間短路、相對地、正相

連接：通過焊針

尺寸：44.5（高） x 55（長） x 28.5（闊） 毫米，1.75（高） x 2.17（長） x 1.12（闊） 英寸

重量：120克，4.23盎司



LAM Technologies USD10361型步進電機驅動器優勢：

緊湊的尺寸

分辨率高達 25600 步/轉

動態更改分辨率

兼容 TTL/CMOS 微控制器

每個輸入端的內部上拉電阻

IP65 防護等級

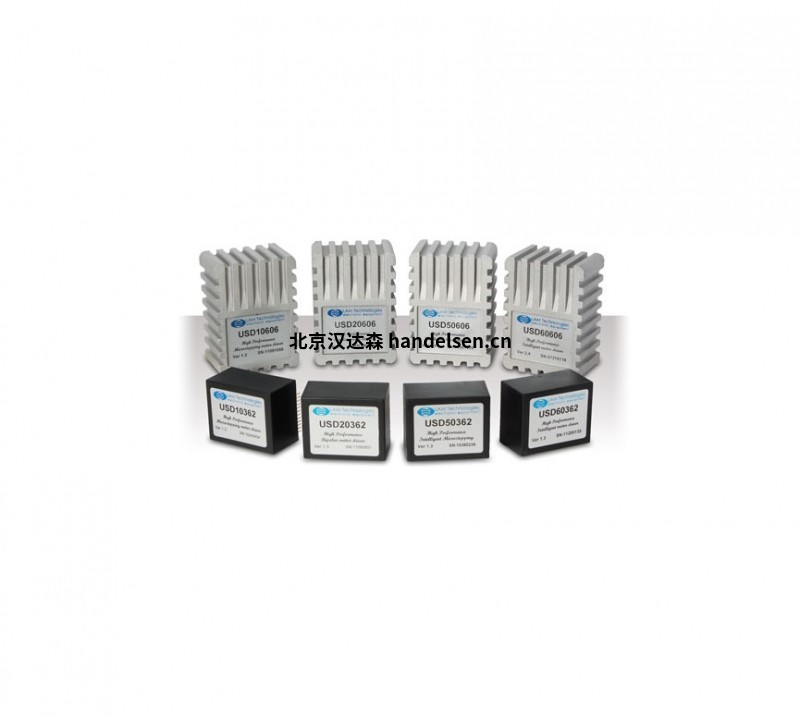

LAM Technologies USD系列步進電機驅動器型號：

LAM Technologies USD10361

LAM Technologies USD20361

LAM Technologies USD10362

LAM Technologies USD20362

LAM Technologies USD10606

LAM Technologies USD20606

LAM Technologies USD50361

LAM Technologies USD60361

LAM Technologies USD50362

LAM Technologies USD60362

LAM Technologies USD50606

LAM Technologies USD60606



LAM Technologies步進電機驅動器USD系列
