德國MANKENBERG溢流閥 先導式控制閥



1、德國MANKENBERG溢流閥規格信息

①泄漏線連接1/4"

②泄漏線連接1/8"

③泄漏管路連接1/8"&阻尼（調整螺釘O型圈干燥）

④泄漏線連接3/8"

⑤壓力表接口1/2"

⑥壓力表接口1/4"

⑦無菌壓力表連接

⑧與介質接觸的區域從Ra≤0.25µm，電解拋光

⑨與δ鐵素體含量<3%的介質接觸的焊縫

⑩根據NACE的接液部件





2、德國MANKENBERG溢流閥產品概述

最大吞吐量和最小差值壓力Ap計算運行性能特性值k值(請參見壓力差k值至少比計算的k值多出30 96 grr)。“k值計算”。選擇其中的一個閥高粘度或松弛蒸發液體需要額外的附加費。注意還原比，表格p除以后壓p。粗模作用于圓錐提供的，該圓錐提供通過膜彈簧系統關閉后壓。如果根據運行數據計算出的還原比率大于指定的比率，則閥門無法關閉。減壓器不應過大。你最好在你k值的10%到70%范圍內工作。



3、德國MANKENBERG溢流閥產品特點

額定壓力和材料的選擇壓力等級必須高于最大系統壓力(無安全攻擊)?？紤]溫度的影響(參見DIN 2401-1/DIN EN 1333)。要獲得良好的控制精度，請選擇設置范圍，以便設置范圍選擇所需的后壓位于其上限。例如，對于要調節的2.3 bar m后壓，請將調節范圍設為0.8-2.5 bar，而不是2-5 bar。當可用調節范圍不夠大時，在閥負載較低和控制精度要求較低的情況下，可能會低于調節范圍的較低值。彈性體的選擇根據操作溫度和介質要求選擇彈性體。



4、德國MANKENBERG溢流閥產品介紹

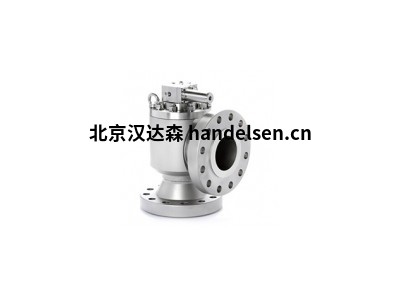

溢流閥RP 820轉角是一種先導式控制閥，由主閥和牢固安裝在閥蓋上的先導閥和帶有集污器、止回閥和節流閥的節流塊組成。閥錐有金屬或軟密封。為了減少系統振動，可以在控制管路中安裝節流閥，在運行過程中從來不會完全安裝對于蒸汽和液體，傾斜控制管線必須可以關閉。閥門被布線到。在特殊使用條件下，例如B.干蒸汽間歇操作時，必須安裝平衡容器。控制管線應為剛性；彈性軟管可以引起振動。保護您的系統安裝安全閥，使閥門的最大允許工作壓力(正常1.5 x最大值)。調整壓力)未超出。





5、德國MANKENBERG溢流閥技術參數

①帶聯軸器法蘭的外殼連接

②中等潤濕彈性體，不含ADI

③具有FDA和USP VI級121°C認證的接液彈性體

④經FDA和USP VI級批準的潤濕彈性體

⑤經FDA批準的潤濕彈性體

⑥與介質接觸的內部零件DIN/EN 10204/3.1

⑦Ra≤0.6µm的外表面，電拋光（焊縫除外）

⑧管板上帶孔的彈簧閥蓋（例如CO 2應用）

⑨帶阻尼套筒的彈簧罩

⑩密封面Ra<0.8µm的法蘭

?無泄壓孔氣彈簧連接（電-氣控制）
