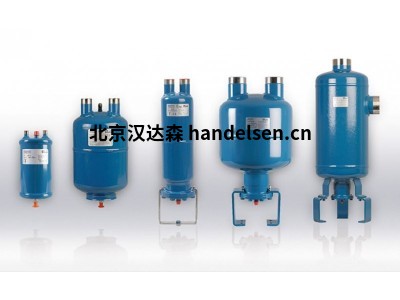

德國進口ESK Schultze多液體分離器ORS4

大多數 ESK 組件可與氨 (R717)、丙烷 (R290) 以及標準版本或特殊版本的其他易燃制冷劑（例如 R600a、R723 和 R1270）一起使用。您可以在“第 1 組流體的 ESK 信息”一章中找到有關相應壓力認證的詳細信息和詳細信息。

在相應的產品表中，我們分別列出了所有組件的流體組 1 制冷劑的認證：

  • 該型號標準適用于FL1制冷劑

  ○ 可根據要求提供這些制冷劑的類型，訂購時，在型號名稱中添加 -FL1，例如：OS-104FY-FL1

  – 此類型不適用于 FL1 制冷劑



所有獲準用于氨、丙烷或其他易燃制冷劑的組件

均在銘牌上相應標記！



冷凍油

壓縮機中使用的制冷機油（礦物油、半合成油和合成油）在 40°C 時的粘度等級為 32 cSt，已獲準用于各種部件。如果使用高粘度油，例如 68 級或 100 cSt 級，用戶必須對油位調節器、油分離器和液體分離器進行功能測試。

技術規格

大允許工作壓力（PS max）

在溫度范圍內

[1] 允許工作溫度：140 ... –10°C ? PS1：見表格

大壓力差回油：25 bar

FL1 - 在 R717（氨）和 R290（丙烷）上運行

除 OS-104FY 型外，所有型號均為密封法蘭

OS-.. 型油分離器，用于 R 290、R 600a、R 717 和

R723 發布。 OS-104FY 型可作為后綴為 -FL1 的這些制冷劑的特殊版本訂購。

注意：只有密封式油分離器是標準配置，也適用于 R 1270

得到正式認可的?？蓱筇峁┓ㄌm式油分離器。

另請參見第 72/73 頁的“使用流體組 1 的注意事項”。



選擇原則

1.油分離器的連接尺寸ØDL決不能小

選擇為對應的壓力管直徑

尺寸根據制冷規則。

2. 不得超過表中分配給油分離器的壓縮機的最大允許理論輸送量

（VH 最大理論值）。

3、對于兩級壓縮機，必須根據蒸發溫度-10℃（表）下的容積規格進行選擇：

VH = (VHND + VHHD) / 2。

4. 因技術測試而產生偏差的解釋

允許測試。
