意大利Autorotor T10轉臺

T10技術數據：

可配置站 N°：從 2 到 36 / 連續移動



寬容：



半徑R： 37.5 毫米

可重復性錯誤：± 0.015 mm

特殊可重復性錯誤：± 0.010 mm

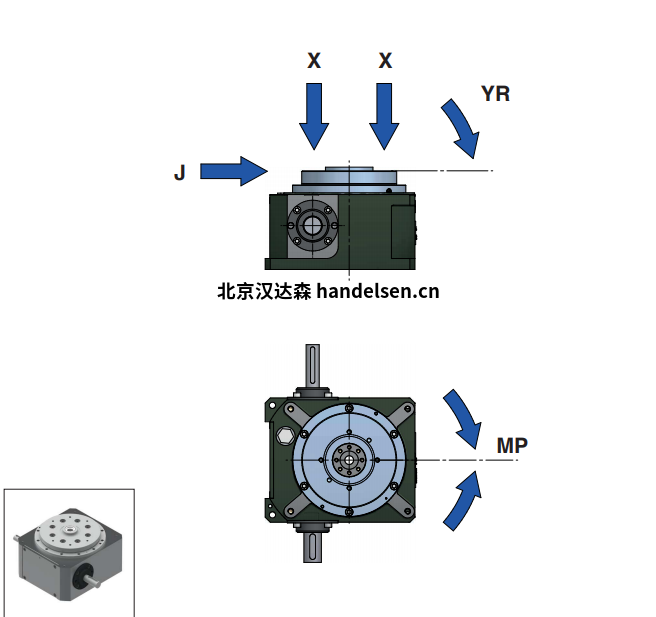

靜態負載：



軸向負載： 6500 N

徑向負載： 5800 N

翻倒扭矩： 150 Nm



意大利Autorotor

扭矩表最重要的優點與機械的有：

• 更高的加速/減速

• 運動時極其僵硬

• 定位精度更高，甚至高達1微米重復性

• 更高的轉速

• 更高的峰值扭矩

• 效率更高（系統中沒有減速器）

系統）

• 更少的維護，更少的磨損件

• 運動更順暢

• 更大的軸向通孔

• 兩臺或多臺機組可并聯運行

通過相同的控制

• 可以連接所有最常見的控制系統



意大利Autorotor轉臺是具有正交軸的機械單元，其中輸入軸的連續旋轉導致輸出盤轉換為間歇旋轉。這是通過將凸輪安裝到輸入軸上，然后將凸輪從動件固定在輸出盤上的分度盤來實現的。凸輪的輪廓和應用的凸輪從動軸承的數量決定了發生的索引運動的類型。站的數量（2 到 32 個，最多可能有 540 個站）將由機制根據客戶的要求確定。從站到站的索引時間與凸輪角度和輸入 RPM 成正比。 Autorotor 分度臺緊湊而堅固的結構，以及符合所有最高性能標準的定制要求，高軸向和徑向負載能力是 Autorotor 的標準。

Autorotor 分度臺是免維護的，隨著時間的推移，由于分度盤通過凸輪產生的位移加速和減速，并且沒有齒隙，因此可以達到最高水平的精度。
