ENGEL Elektroantriebe

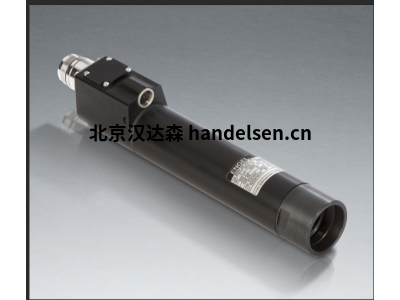

型號 HFI 3260 HFI 3290電機
產品參數：
最高轉速 rpm 4000 4000
母線電壓 VDC 24/48 48 ± 20%
額定轉速 rpm 2600/3000 3000
標稱電流 2) ADC 14.0 / 8.0 10.8
標稱功率 2) *) W 260/315 440
操作到 VDE 0530 S1
保護符合 VDE 0530 IP 54
旋轉方向可逆
結構形狀符合 VDE 0530 IM B5 - 通過端板對齊
連接器的種類（見下文）
機械數據：
張曼麗
QQ：3541447690
手機：18500768072
電話：010-64714988-195
傳真：010-84786709-667
郵件：sales95@handelsen.cn |
 |
 |
電機轉動慣量 kgm2 0.048 * 10-3 0.063 * 10-3
額定扭矩 2) *) Nm 0.95 / 1.0 1.4
峰值扭矩 *) Nm 2.0 3.0
速度調節常數 N-1 cm-1 rpm 2.6 1.6
機械時間常數 ms 1.5 1.3
摩擦力矩 Nm 0.06 0.07
轉子重量 kg 0.46 0.62
總重量 kg 2.1 2.7
球軸承 A/B 側 6201/6200 6201/6200
阻燃劑
(允許徑向軸載荷) 3) N 100 100
FA（允許軸向軸負荷） N 40 40
ENGEL Elektroantriebe
HFI 3260 HFI 3290電氣數據：
相數 3 3
極數 6 6
終端電阻 4) W 0.05 / 0.18 0.12
電感 4) mH 0.07 / 0.25 0.22
電壓常數 1) *) V / 1000 rpm 4.8 / 9.3 9.4
扭矩常數 1) *) Nm / A 0.040 / 0.077 0.078
電氣時間常數 ms 1.4 1.8
ENGEL Elektroantriebe
HFI 3260 HFI 3290熱數據：
環境溫度范圍°C 0 ... 40 0 ... 40
隔離到 VDE 0530 F F
熱時間常數 min 20 25
溫升 不適用K/W 0.65 0.63
ENGEL Elektroantriebe
HFI 3260 HFI 3290駐車制動：
靜態制動扭矩 Nm 3.5 3.5 自動激活
功率 W 12 12
質量轉動慣量 kgm2 0.018 * 10-3 0.018 * 10-3
電機重量包括駐車制動器 kg 2.4 3.0
ENGEL Elektroantriebe
HFI 3260 HFI 3290信號接口：
模擬輸入 5) AE1 ± 10V, 12Bit, Ri = 22kOhm 設定點設置
數字輸入 5) DE1 ... DE8 0.0V ≤ Uoff ≤ 5.0V DE1 = 啟用
15.0V ≤ Uon ≤ 30V DE2 ... 8 = 功能部分可配置
數字輸出 5) DA1 24V, 50mA, o.C.功能可配置
DA2 例如準備好，速度指示...
串行接口 RS232 最大 115200 波特，用于“DSerV”軟件通信
(可選) CANopen max. 1Mbit/s, ISO11898
（可選）現場總線 EtherCAT、PROFINET、EtherNet/IP 基于以太網
（可選）安全安全扭矩關閉 (STO) acc。到性能級別 [e]，貓。 3; SIL-3
ENGEL Elektroantriebe
HFI 3260 HFI 3290連接器：
彎角連接器，可旋轉 300° 915 系列 itec (INTERCONTEC) 電源 + I/O + RS232
角度連接器，可旋轉 300 °（可選） 615/915 系列 ytec (INTERCONTEC) 電源 + I / O + RS232 + CANopen
法蘭連接器電機（可選）915 系列連接器，15-pol。 (INTERCONTEC)電源+I/O+RS232
現場總線（可選） 2 x M12 插座，4 針，D 編碼現場總線 1 + 現場總線 2
安全（可選）M12 插頭，8 針，A 編碼 STO
