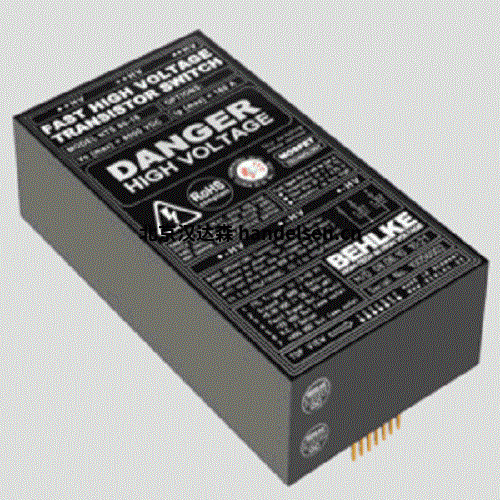

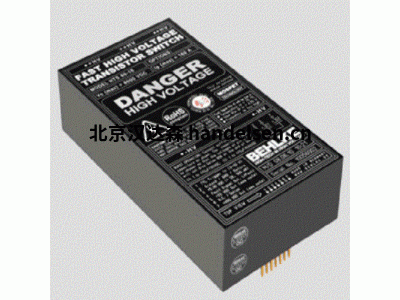

behlke HTS-SCR系列高壓開關HTS 40-1000-SCR

behlke高壓開關，電流取決于時間，晶閘管/ SCR

● 堅固耐用，價格便宜的HV開關，用于放電應用以及與快速高壓FDA續流二極管相關的阻尼正弦波振蕩的產生

● 高峰值電流能力

● 極高的di / dt，不會因大體積而損害可靠性和預期壽命帶有單個柵極驅動器的單個SCR的數量

● 非常耐過載

● 通過簡單的TTL觸發脈沖（2-5 V）易于點火

郜賽楠 QQ：2853369883   手機：18518172483 電話：010-64714988-174 傳真：010-84786709-667 郵件：sales18@handelsen.cn

● 非常緊湊和輕便

●各種冷卻選項

behlke應用注意事項：

與具有非常有限的dv / dt和di / dt功能的傳統碟式晶閘管開關不同，快速的BEHLKE晶閘管開關模塊由大量較小的晶閘管管芯（類型取決于多達1000個單晶閘管）組成，并串聯連接，因此對于單個晶閘管，極限dv / dt和di / dt可以有效地拆分為非臨界值。每個晶閘管都由其自己的高度同步和隔離的柵極驅動器觸發。這使得非常短的柵極布線成為可能，并避免了傳統晶閘管開關設計中已知的危險熱點。BEHLKE晶閘管開關可以在物理上可能的zui高di / dt和dv / dt速率下以及在可能的zui高峰值電流下安全地運行，而沒有預期的壽命下降。BEHLKE晶閘管開關是真正由柵極控制的，不會從負載電路汲取點火能量。這允許從幾乎0 V（提供足夠的咬合電流）安全切換到最大電壓，而沒有任何限制。

開關至少隔離了最大工作電壓的150％，因此可以輕松實現高端開關應用。為了節省成本和節省體積，尤其是在低壓側開關應用（例如撬杠電路）中，所有BEHLKE晶閘管開關也可以采用可選的非對稱隔離制成，例如正極200 kV，負極30 kV。 。每種晶閘管開關型號都可以通過定制的隔離電壓額定值來滿足特殊的隔離電壓要求，無論其工作電壓如何。“常規”隔離電壓選項的范圍為40 kV至200 kV（選擇ISO-40，ISO-80，ISO-120，ISO-200）?？筛鶕?jù)要求提供符合歐洲安全標準的“醫學認證”。在約4至8周的交貨周期內，可以在1到150 kV（AC / DC）之間定制任何電壓，在1到100 kA之間定制任何峰值電流。如果定制交換機可以在現有平臺上實現，則我們不收取額外費用。請咨詢BEHLKE。

為了并聯連接多個晶閘管開關，它們配備有同步I / O。如果一個開關由于故障（例如，過熱）而關閉，則此功能可確保同步觸發并禁止其他開關模塊的觸發輸入。由于開關的高di / dt能力可能導致強大的電磁場，因此在所有 較大的感應環路區域中，建議使用單獨的控制單元（選件SEP-C）。

這尤其適用于非常大的開關模塊，并且di / dt> 5 kA / µs。對于具有中小型開關模塊的應用，我們建議使用印刷電路板（最終采用多層技術），以zui大程度地減少雜散電感并保持感應環路的面積較小。

帶有印刷電路板的設計還保證了整個電子系統的可再現EMC行為。在任何情況下，請確保負載圓環與控制圓環之間保持適當距離，以避免磁反饋效應，否則內部安全電子設備將檢測到故障情況，并且開關將鎖定2秒鐘。每次射擊后。大多數開關都通過紅色LED指示此情況。

所有BEHLKE晶閘管開關都可選配接地冷卻法蘭（選件GCF），鍍鎳銅散熱片（選件CF），石墨散熱片（選件CF-GRA，陶瓷散熱片（選件CF-CER），水冷卻（選件ILC），非導電性冷卻劑的直接液體冷卻（選件DLC）或具有陶瓷冷卻表面的CSS（選件CSS）。為避免高電壓下散熱片產生電暈放電，我們建議直接液體冷卻（選件DLC）為在電壓高于40千伏的冷卻）或陶瓷的冷卻翅片（選項CF-CER）或水冷卻（可選ILC）。出口限制：

最大峰值電流等于或大于500安培的快速固態開關受美國法律和德國法律（雙重使用法規）限制出口。未經美國或德國出口當局的有效出口許可證，不得將這些貨物出口到第三國?？赡苄枰罱K用戶聲明。請咨詢BEHLKE。

產品代碼： 型號包含有關電壓，電流和開啟行為的編碼信息。前一位數字代表電壓，單位為kV，短劃線前的最后一位數字表示接通行為（0 =固定導通時間，1 =可變導通時間）。破折號后的數字表示以安培x10為單位的電流。第二個破折號后的字母編碼特殊功能。示例HTS 60-100-SCR：HTS = HV晶閘管開關，6 = 6 kV，0 =取決于固定導通時間的電流，100 = 1000安培，SCR =硅控制整流器（晶閘管）。
