Faulhaber編碼器AESM-4096直供

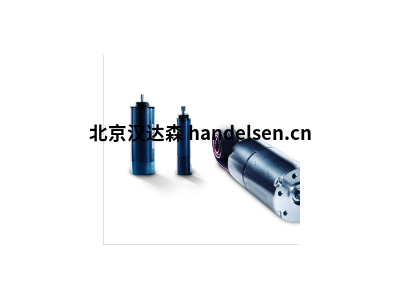

絕對式編碼器與FAULHABER直流電機組合后是換向、速度和位置控制應用的理想選擇。

絕對的含義是指每個軸位置都指配給單轉內一個獨特的角度值。

它也可用于創建正弦換向信號。

功能

AESM-4096系列編碼器由兩個安裝在電機軸上、位置相對的兩 極傳感器磁鐵組成。一個特殊的角度傳感器安裝在相對于傳感 器磁鐵的軸向位置，用于檢測電機軸位置。 該角度傳感器集 成了所有必要的功能，例如霍爾傳感器、內插器和驅動級?；?爾傳感器檢測到的傳感器磁鐵模擬信號經過適當放大后，通過 特殊的算法進行處理，生成高分辨率的編碼器信號。輸出信號 可提供絕對角信息，分辨率為每轉4096步。采用BISS-C協議的 SSI接口可查詢該信息。 絕對值編碼器是換相、轉速控制和位 置控制的理想之選。

特點和優勢

接線要求最低

通電后可直接獲得絕對角信息

無須進行位置參考

即使在低轉速下也能獲得優化控制特性

可靈活定制分辨率和轉動方向

主要參數

分辨率: 不超過 4096 步旋轉一圈 (12bit)

信號輸出: 同步串行接口和BISS-C 協議

時鐘 (CLK) 最高頻率: 不超過 2 MHz

最大輸出電流: 不超過 4 mA

工作溫度范圍: -40 ... +100 °C

編碼器

系列 AES-4096 L

單圈絕對值編碼器，同步串口，BISS-C協議，, 分辨率4096線，帶線驅動, 4096 steps per revolution, Line Driver

每轉線數: 4.096

工作原理: 磁電式絕對值編碼器， 同步串行接口

型號實例：

AES-4096 L

編碼器

系列 AESM-4096

磁電式單圈分絕對值編碼器，同步串行接口和, BISS-C 協議，4096線, 4096 steps per revolution

每轉線數: 4.096

工作原理: 磁電式絕對值編碼器， 同步串行接口

型號實例

AESM-4096

編碼器

系列 AES-4096

磁電式單圈分絕對值編碼器，同步串行接口和, BISS-C 協議，4096線, 4096 steps per revolution

每轉線數: 4.096

工作原理: 磁電式絕對值編碼器， 同步串行接口

型號實例：

ES-4096
