產品介紹

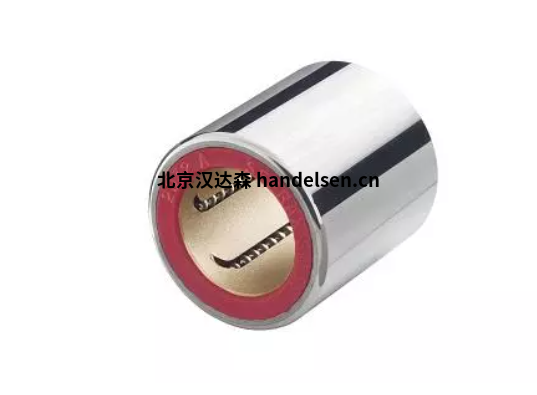

SFERAX 滾珠軸承 標準 GBL 816 B
技術數據
產品編號1010.000816.10
產品名稱SFERAX 標準 GBL 816 B
凈重17 克
外徑 D16
內徑d8
長度20 毫米
公差內徑0/+20 微米
公差外徑0/-12 微米
公差長度0/-350 微米
最大限度。<15 微米
軸上的推薦公差H6
動態負載能力378
靜載能力 N420
動態因子 Y0.00238
直徑球b2.000 毫米
槽底直徑 D114.3 毫米
間隔槽 (0/+01 mm) E14 毫米
寬度槽 0/+0.1 mm e1.00 毫米
保持架材料DIN MS60Pb (17660)
筑屋材料DIN 100Cr6 (1.3505)
球道數6
工作溫度-30 / +80°C
精密級乙
推薦軸質量三
公差孔(壓裝)-2/-10 微米
公差孔(膠裝)H6

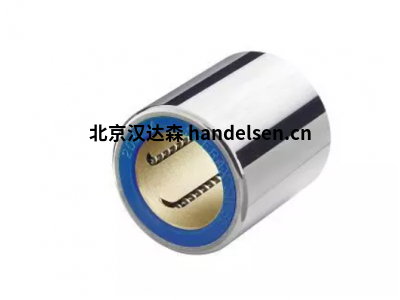

SFERAX 滾珠軸承 標準 GBL 816 XA
技術數據
產品編號1010.000816.30
產品名稱SFERAX 標準 GBL 816 XA
凈重17 克
外徑 D16
內徑d8
長度20 毫米
公差內徑0/-5 微米
公差外徑0/-8 微米
公差長度0/-250 微米
最大限度。<8 微米
軸上的推薦公差-3/-6 微米
動態負載能力378
靜載能力 N420
動態因子 Y0.00238
直徑球b2.000 毫米
槽底直徑 D114.3 毫米
間隔槽 (0/+01 mm) E14 毫米
寬度槽 0/+0.1 mm e1.00 毫米
保持架材料DIN MS60Pb (17660)
筑屋材料DIN 100Cr6 (1.3505)
球道數6
工作溫度-30 / +80°C
精密級XA
推薦軸質量I、IIIR
公差孔(壓裝)-2/-5 微米
公差孔(膠裝)H6
應用
該滾珠軸承具有高制造標準,以及所有基本品質,以確保非常高精度的線性運動,沒有任何行程限制,沒有間隙,
幾乎沒有摩擦和磨損。
優勢
– 黃銅精密銑削球盤 (GBL)
– 平穩、
無沖擊的運行– 無噪音
