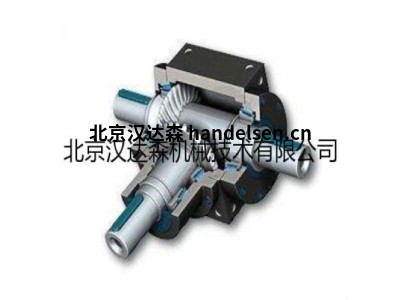

Graessner螺旋錐齒輪箱PowerGear P140L

特點

一般特征

優質鋼制扭轉剛性齒輪聯軸器

非常緊湊的設計可實現高功率密度

補償角度，徑向和軸向軸偏移

如果使用特殊密封件，則適用于高+120°C的溫度

可提供分體式套筒（ZCA / ZCB-ZCA型號范圍也可提供ZCB設計）和單件套筒（ZCH）

無需移動連接的機器即可更換彈性O(shè)形圈

鉆孔大270毫米

扭矩高達T Kn = 195,000 Nm / T Kmax = 390,000 Nm

速度高達n max = 6,000 rpm



一般說明

所述RINGFEDER ® TNZ耦合是扭轉剛性的雙萬向節齒輪聯軸器。



齒輪

聯軸器殼體的內齒是平直的，而輪轂的齒是外齒，其半徑可變。結果，輪轂可以在殼體內空間地移動，從而在指定的公差內補償鄰接的軸端的角度，徑向和軸向軸未對準。根據聯軸器的類型和尺寸，標準齒可允許每個齒平面的大角度偏差為0.5度，軸向運動可達到數毫米。

高 可能的徑向軸位移取決于兩個齒平面之間的距離。其他齒形可用于其他特定應用。



用料

高品質的齒形和潤滑脂以及超高壓添加劑可確保低恢復力和長使用壽命。所使用的材料是表觀屈服點至少為335 N / mm 2的鍛鋼。特殊材料可用于其他特定應用。使用合成橡膠的O形圈進行密封。外殼通過定位螺栓和自鎖螺母居中并固定在一起。

溫度

使用特殊的密封件可以將溫度限制提高到120°C。

平衡

在圓周速度超過30 m / s時，建議動態平衡耦合。

特殊應用

如果預計在更高的速度和扭矩下會出現更大的不對中，則需要在特殊的計算程序的幫助下進行檢查。這與確定的大小無關。在任何操作狀態（啟動，短路，阻塞等）下，都不得超過值T Kmax。

公差和標準

孔公差為ISO H7（如果訂購的方式不同）。列出的孔徑是指公差為ISO P9的DIN 6885-1的鍵槽。

Graessner使用世界著名機床廠商Gleason的專用磨床及銑床來加工傘齒，以確保產品的較優性能。超過50年的研發和加工經驗使Graessner的傘齒產品不斷創新，并在業界獲得良好的口碑，以其高質量的傘齒減速機和傘齒系統已經成為世界諸多知名公司的可靠供貨商及合作伙伴。

Graessner的創新產品主要應用于伺服自動化領域及動力傳動機構，其主要包括：高動態性能的伺服減速機(DynaGear)；高可靠性的傳動減速機(PowerGear)；多種不同模數的傘齒套裝(BevelGear)。

我們的優勢：

1）渠道廣泛，國內有代理，或者有客戶保護廠家不賣的產品，只要您能提供型號，我們同樣可以從德國的分銷商來采購。

2）價格合理，繞過層層代理，最大限度的讓利給客戶。

3）直接從德國廠家采購，保證所有產品均為原裝正品。

4）德國倉庫每周三統一拼箱發貨，極大節約了物流成本。

5）德國工程師為您提供專業的售前及售后技術咨詢服務。



北京漢達森德國本土采購，拼箱發貨報關，德國技術支持，終身售后服務，貨期保證，價格公道，歡迎垂詢!如需更多信息歡迎垂詢漢達森品牌專員譚晶18518172492。
