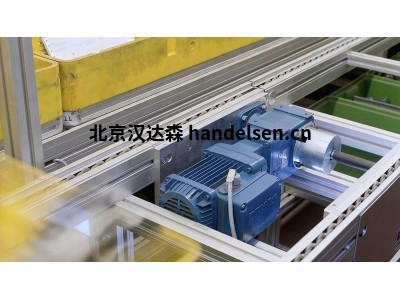

Demag角減速電機
量身定制的緊湊型解決方案,可滿足您對各種驅動應用的需求我們的角減速電機具有極其緊湊的設計,適用于各種應用。它們使高效的行駛驅動解決方案能夠輕松實現,即使軌道軌距尺寸較窄?;A(chǔ)由未完成的參數提供:
祁佳強 QQ:2850590582 手機:17744536447 電話:010-64714988-216 傳真:010-64714988-668 郵件:tk5@handelsen.cn |
扭矩范圍大,從 120 到 12,000 Nm
寬范圍的傳動比
操作特別平穩
高效率的錐輪齒輪箱
10 種齒輪箱尺寸。
優勢一覽
最大的靈活性
10 種齒輪箱尺寸,扭矩從 120 到 12,000 Nm
準雙曲面或錐輪齒輪箱
直接輸入或聯軸器連接
驅動軸有 5 種型號
4 種外殼設計
通用型 WU / 法蘭安裝式 WF
腳踏式 1 WG - 底部連接 / 腳踏式 2 WG - 端部連接
W10 至 W50 準雙曲面齒輪箱,運行特別平穩
準雙曲面期的高傳播率
W60 至 W100 錐輪高效齒輪箱
高傳動比,得益于基本設計中已有的三級
使用德馬格驅動器設計器進行方便的在線配置
查看技術數據
通過所有標準文件格式的 2D 和 3D 幾何圖形提供設計支持
提供電路圖
交貨時間指示器
將所選配置傳輸?shù)降埋R格商店
傳動比 (i) | |||||
齒輪箱尺寸 | 輸出扭矩 [牛米] | 2 級 | 3 級 | 4 級 | |
W10系列 | 120 | 5.34 - 100 | - | - | |
W20系列 | 200 | 5.45 - 90.1 | 97.1 - 369 | - | |
W30系列 | 330 | 3.73 - 90.1 | 107 - 369 | - | |
J4M | 500 | 3.87 - 90.8 | 99.6 - 371 | - | |
W50型 | 800 | 4.94 - 94.3 | 99.9 - 386 | - | |
W60型 | 1,350 | - | 12.6 - 95.1 | 113 - 388 | |
W70型 | 2,500 | - | 13.7 - 102 | 113 - 399 | |
W80系列 | 4,000 | - | 15.3 - 113 | 126 - 441 | |
W90型 | 7,000 | - | 15.9 - 111 | 126 - 434 | |
W100型 | 12,000 | - | 16.5 - 113 | 121 - 485 |
W10 - W40:
鋁制外殼 W50 - W100: 灰口鑄鐵外殼
選項 | 偏置齒輪箱 | W 角齒輪箱 | D 斜齒輪箱 |
扭矩支架 | ■ | ■ | |
腳軌/板 | ■ | ■ | |
安裝法蘭 | ■ | ■ | ■1) |
擴展的溫度范圍 | ■ | ■ | ■ |
特殊油漆表面處理 | ■ | ■ | ■ |
特殊潤滑劑 | ■ | ■ | ■ |
變速箱排氣2) | ■ | ■ | ■ |
雙齒輪箱3) | ■ | ■ | ■ |
1)適用于尺寸 D11 - D41
2)標準尺寸 50
3)適用于特別低速
