KTR撓性聯軸器ROTEX系列

　　德國KTR聯軸器相關介紹：

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk7@handelsen.cn

　　德國KTR聯軸器分為：

　　ROTEX梅花撓性聯軸器，

　　POLY-NORM撓性聯軸器(示例模型：POLY-NORM-AR)

　　BOWEX弧形齒輪聯軸器，

　　GEAREX鼓齒輪聯軸器(示例型號：GEARex DB 10)

　　BOWEX FLE-PA柴油發動機法蘭聯軸器，

　　BOWEX ELASTIC高彈性法蘭聯軸器，

　　MONOLASTIC小型彈性法蘭聯軸器，

　　REVOLEX KX彈性套筒銷聯軸器，

　　RADEX-N膜片聯軸器

　　REGIFLEX-N膜片聯軸器漢達森 祁佳強QQ：2850590582手機/微信：17744536447

　　ROTEX GS彈性聯軸器，無反沖，

　　TOOLFLEX波紋管聯軸器(示例型號：TOOLFLEX 12，TOOLFLEX 16，TOOLFLEX 5，TOOLFLEX 7，TOOLFLEX 9)

　　RADEX-NC膜片伺服聯軸器，

　　MINEX-S磁耦合器(示例型號：MINEX-SB 608，MINEX-SA 224，MINEX-SA 3410)

　　德國KTR扭矩限制器分為：

　　RUFLEX扭矩限制器，漢達森 祁佳強QQ：2850590582手機/微信：17744536447

　　SYNTEX扭矩限制器

　　KTR-SI扭矩限制器(示例型號：KTR-SI-FT5，KTR-SI -FT 3)

　　德國KTR擴展套件分為：

　　CLAMPEX膨脹套KTR620，

　　CLAMPEX膨脹套筒KTR603(示例型號：CLAMPEX KTR 603 14 x 38，CLAMPEX KTR 603 16 x 41，CLAMPEX KTR 603 24 x 50)，CLAMPEX膨脹套筒KTR105，

　　CLAMPEX膨脹套筒KTR200 / 201(示例型號：CLAMPEX KTR 201 32 x 60，CLAMPEX KTR 201 42 x 75，CLAMPEX KTR 201 20 x 47)，CLAMPEX膨脹套筒KTR203 / 206，

　　CLAMPEX膨脹套KTR250，

　　CLAMPEX膨脹套KTR225，

　　CLAMPEX膨脹套KTR400，

　　CLAMPEX膨脹套KTR130，

　　CLAMPEX膨脹套KTR131，

　　CLAMPEX膨脹套KTR100，

　　CLAMPEX膨脹套KTR150。

　　德國KTR萬向節分為：

　　G型和GD型帶滑動軸承的精密萬向節，H型和HD型帶滾針軸承的精密萬向節，GA型和HA型可伸縮精密萬向節，帶有快速鎖定裝置的GR和HR精密萬向節。

　　德國KTR鈴罩分為：

　　PK，PL類型規格從160、200、250、300、350、400、450、550、660、800、880

　　德國KTR冷卻器分為：

　　油冷卻器-鐘形蓋具有內置的油冷卻器PIK，

　　油冷卻器板式熱交換器PHE，

　　油冷卻器-油冷卻器TAK，

　　油冷卻器-風冷卻器。

　　德國KTR油溫控制和監控分為：

　　液位計-帶油溫顯示型和標準型

　　液位溫度開關

　　透氣塞

　　油位觀察鏡

　　油溫傳感器

　　溫度開關

　　溫度控制器，

　　油溫加熱器。

　　德國KTR阻尼組件分為：

　　阻尼元件-電機阻尼帶DSM

　　阻尼元件-D型和DT / DTV型阻尼環。

　　特征

　　通常，彈性聯軸器中間的彈性體承受彎曲力和壓力，容易磨損。但是，ROTEX®聯軸器的彈性體僅承受壓力，因此可以承受更大的載荷。彈性體在負載和高速下會變形，因此在安裝過程中應保留足夠的空間以使其變形(請參閱力變形圖)。

　　所有ROTEX®聯軸器的最大扭轉角可以達到5英寸。它可以水平或垂直安裝。

　　產品結構

　　ROTEX®聯軸器是具有故障保護功能的扭轉彈性聯軸器，可以有效地阻尼并減少運行過程中產生的振動和沖擊。兩個軸套的爪形齒在周向上錯開半個齒距，并且在該間隙中安裝了漸開線的梅花形彈性體。

　　當軸在安裝過程中發生偏離時，彈性體的鼓齒可避免應力集中。 ROTEX®聯軸器可以有效地校正軸向，徑向和角度安裝偏差。

　　防爆性能

　　ROTEX®軸非常適合需要防爆要求的應用。這種聯軸器已根據歐洲安全標準94/9 / EC(ATEX95)申請了防爆證書，防爆類型為2G / 2D，可用于危險區域1、2的傳輸請參閱圖21和22。有關相關信息，請?jiān)L問網站www.ktr.com。

　　ROTEX®聯軸器可以提供DHV，BUREAU VERITAS或ABS認證的ATEX標記。

　　產品特色

　　靈活且減震

　　軸向插入件，易于組裝

　　故障保險

　　扭矩高達35,000 Nm

　　免維護且易于檢查

　　蜘蛛標準材料：T-PUR®

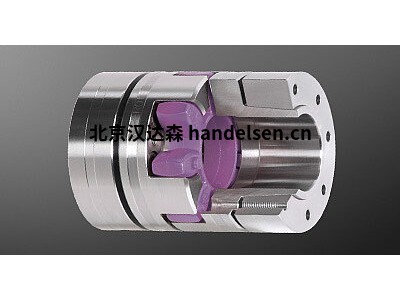

　　ROTEX? GS無間隙伺服聯軸器

　　產品特色

　　無間隙，減振顎式聯軸器

　　軸向插入

　　免維護

　　電氣隔離

　　故障保險

　　扭矩從0.2到5,850 Nm

　　環境溫度可以在-50°C到+ 150°C之間(取決于蜘蛛網)

　　機床，自動化，動力傳動，醫療技術，包裝技術的聯軸器

　　ROTEX? GS是三部分聯軸器，在預應力下沒有后坐力。不同的輪轂設計和不同的肖氏硬度為自動化工程中的每種應用提供了最佳的聯軸器。盡管具有阻尼特性，但它具有抗扭剛度，因此即使在使用高動態伺服驅動器時也無需做出任何精確的讓步。 ROTEX GS與模塊化系統結合使用;可以提供多種不同的輪轂設計，這些設計可以組合成一個聯軸器尺寸。

　　性能

　　除了聯軸器的爪形幾何轂，ROTEX®的零間隙。 GS主要是由于ROTEX的幾何形狀? GS蜘蛛。它們的設計使托架的外齒在預應力下接觸聯軸器輪轂的內爪。與直齒組合使用時，這會導致較低的表面壓力并提高耦合系統的剛度。

　　蜘蛛

　　GS系列柔性星形輪具有五種不同的肖氏硬度。肖氏硬度的不同類型可以調整ROTEX? Easy GS在扭轉剛度和振動特性方面可滿足各種應用條件。

　　柔性齒被腹板徑向地支撐在內徑上。以這種方式，防止了由大加速度或高速引起的變形。

　　聯軸器的允許環境溫度取決于星形輪的肖氏硬度。
