TWK磁致伸縮位移傳感器系列簡介

位移傳感器根據磁致伸縮波導兩點之間的運行時間測量原理工作。

一個點由可移動位置磁鐵確定，其與零點的距離對應于要測量的部分。

發射脈沖的運行時間與本節成正比。在下游電子設備中轉換為數字測量信號。波導安裝在耐壓不銹鋼管或擠壓型材中。

它的后面是一個壓鑄鋁外殼，其中包含SMD技術的電子設備。

在桿版本中，位置磁鐵位于環中，環被引導到桿上，沒有接觸。

在型材版本中，它要么位于滑塊中，滑塊通過球形接頭連接到機器的運動部件，要么作為可提升的位置磁鐵在型材上移動，而不會磨損。



產品類別：線性傳感器和掃描儀MSC

接口：模擬

可供訂購的測量范圍：最大 200mm， 最大 1000 mm， 最大 2500 mm， 最大 3000 mm， 最大 7600mm



具有 ATEX 認證和 SIL2/PLd 認證的傳感器

基本原則是：安全第一。在爆炸風險的背景下，產品范圍已經擴大到具有ATEX認證的傳感器。除了長期可用的區域 2（氣體）和 22（灰塵）傳感器外，現在還提供具有面向未來的 PROFINET 接口的新一代編碼器（也具有 PROFIsafe 配置文件），也適用于區域 1（氣體）和 21（灰塵）。這些緊湊型外殼由鋁或不銹鋼制成，帶有電纜連接，不僅具有眾所周知的堅固性和可靠性，而且還可以不受限制地用作ATEX II組，cat的設備在潛在爆炸性環境中使用。2、氣體可達IIC和粉塵，以及組粉塵IIIC。該認證適用于以下產品：ATEX、IEC-Ex、北美 1/2 類 Div. 2 和 EAC-Ex。當然，如果需要，也可以使用SIL2 / PLd證書。

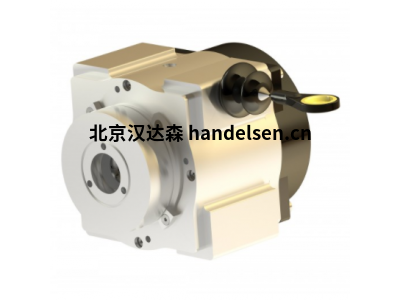

一個廣泛的應用領域是石油和天然氣行業。產生的蒸汽和氣體是爆炸性的，任何與它們接觸的組件都必須具有適當?shù)倪m用性。例如，如果在ATEX區域1中使用通常配備充足傳感器技術的裝載起重機（例如編碼器），則可以使用帶有PROFIsafe接口的新型TRT78 / S3-ATEX編碼器。它為1區提供功能安全（SIL2 / PLd）和防爆保護：雙層包裝的安全性。防爆是通過帶有特殊電纜密封套的隔爆外殼實現的，該密封套插入了電子設備。它可以承受有缺陷組件的爆炸。沒有火花或加熱氣體可以通過開口逸出。此外，外殼可防止灰塵穿透 （IP6x）。由于外殼的表面溫度不超過100°C，氣體和灰塵不能點燃。

雖然傳感器的功能越來越復雜，功能也越來越廣泛，但價格并沒有爆炸式

增長。恰恰相反。優化的設計和生產方法可顯著提高效率并降低成本。
