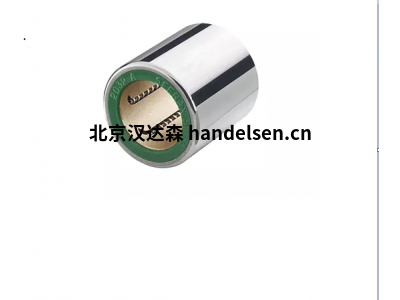

SFERAX滾珠軸承GBL 2538

       SFERAX S.A.成立于1957年，專注于精密直線軸承解決方案。SFERAX總部位于Cortaillod（瑞士），完全掌握整個生產鏈，從可行性研究到包裝，包括加工，裝配和質量控制。套筒，球盤，工具，機械和包裝：SFERAX擁有其產品完整設計的所有內部能力。受益于其經驗和知識，SFERAX可以幫助您進行開發，并為您提供定制制造。



SFERAX滾珠軸承GBL 2538 B

1010.002538.10

SFERAX滾珠軸承GBL 2538 B應用：

     SFERAX滾珠軸承GBL 2538 B具有很高的制造標準，以及所有基本品質，以確保非常高精度的線性運動，沒有任何行程限制，無間隙，幾乎沒有摩擦和磨損。

SFERAX滾珠軸承GBL 2538 B優點：

– 黃銅精密銑削球盤 （GBL）

– 平穩、無抖動的操作 – 無噪音

內徑 D：25 毫米

外徑 D：38 毫米

長度：45 毫米

SFERAX滾珠軸承GBL 2538 B技術參數：

產品編號	1010.002538.10
產品名稱	SFERAX 標準 GBL 2538 B
凈重	177 克
外徑 D	38
內徑 d	25
長度	45 毫米
公差內徑	0/+20 μm
公差外徑	0/-15 微米
公差長度	0/-350 微米
最大偏心率	<16微米
軸上的推薦公差	h6
動態負載能力	2524.5
靜載荷能力 N	2805
動態因子 Y	0.00035
直徑球 b	3.000 毫米
槽底直徑 D1	36.5 毫米
間距槽 （0/+01 mm） E	34 毫米
槽寬 0/+0.1 mm e	1.75 毫米
保持架材料	DIN MS60Pb （17660）
外殼材料	DIN 100Cr6 （1.3505）
球軌數量	6
工作溫度	-30 / +80°C
精度等級	B
推薦軸質量	第三
公差孔（按壓安裝）	-2/-10 微米
公差孔（膠水安裝）	H6

SFERAX滾珠軸承GBL 2538 A

1010.002538.20

SFERAX滾珠軸承GBL 2538 A應用：

      SFERAX滾珠軸承GBL 2538 A具有很高的制造標準，以及所有基本品質，以確保非常高精度的線性運動，沒有任何行程限制，無間隙，幾乎沒有摩擦和磨損。

SFERAX滾珠軸承GBL 2538 A優點：

– 黃銅精密銑削球盤 （GBL）

– 平穩、無抖動的操作 – 無噪音

內徑 D：25 毫米

外徑 D：38 毫米

長度：45 毫米

SFERAX滾珠軸承GBL 2538 A技術參數：

產品編號	1010.002538.20
產品名稱	SFERAX 標準 GBL 2538 A
凈重	177 克
外徑 D	38
內徑 d	25
長度	45 毫米
公差內徑	0/-9 微米
公差外徑	0/-11 微米
公差長度	0/-250 微米
最大偏心率	<10 μm
軸上的推薦公差	-5/-9 微米
動態負載能力	2524.5
靜載荷能力 N	2805
動態因子 Y	0.00035
直徑球 b	3.000 毫米
槽底直徑 D1	36.5 毫米
間距槽 （0/+01 mm） E	34 毫米
槽寬 0/+0.1 mm e	1.75 毫米
保持架材料	DIN MS60Pb （17660）
外殼材料	DIN 100Cr6 （1.3505）
球軌數量	6
工作溫度	-30 / +80°C
精度等級	一個
推薦軸質量	I， IIIR
公差孔（按壓安裝）	-2/-9 微米
公差孔（膠水安裝）	H6

SFERAX滾珠軸承GBL 2538 XA

1010.002538.30

SFERAX滾珠軸承GBL 2538 XA應用

      SFERAX滾珠軸承GBL 2538 XA具有很高的制造標準，以及所有基本品質，以確保非常高精度的線性運動，沒有任何行程限制，無間隙，幾乎沒有摩擦和磨損。

SFERAX滾珠軸承GBL 2538 XA優點

– 黃銅精密銑削球盤 （GBL）

– 平穩、無抖動的操作 – 無噪音

內徑 D：25 毫米

外徑 D：38 毫米

長度：45 毫米

SFERAX滾珠軸承GBL 2538 XA技術參數：

產品編號	1010.002538.30
產品名稱	SFERAX 標準 GBL 2538 XA
凈重	177 克
外徑 D	38
內徑 d	25
長度	45 毫米
公差內徑	0/-7 微米
公差外徑	0/-9 微米
公差長度	0/-250 微米
最大偏心率	<8微米
軸上的推薦公差	-3/-6 微米
動態負載能力	2524.5
靜載荷能力 N	2805
動態因子 Y	0.00035
直徑球 b	3.000 毫米
槽底直徑 D1	36.5 毫米
間距槽 （0/+01 mm） E	34 毫米
槽寬 0/+0.1 mm e	1.75 毫米
保持架材料	DIN MS60Pb （17660）
外殼材料	DIN 100Cr6 （1.3505）
球軌數量	6
工作溫度	-30 / +80°C
精度等級	斷續器
推薦軸質量	I， IIIR
公差孔（按壓安裝）	-2/-6 微米
公差孔（膠水安裝）	H6

SFERAX滾珠軸承GBL 2538 ZA

1010.002538.40

SFERAX滾珠軸承GBL 2538 ZA應用

     SFERAX滾珠軸承GBL 2538 ZA具有很高的制造標準，以及所有基本品質，以確保非常高精度的線性運動，沒有任何行程限制，無間隙，幾乎沒有摩擦和磨損。

SFERAX滾珠軸承GBL 2538 ZA優點

– 黃銅精密銑削球盤 （GBL）

– 平穩、無抖動的操作 – 無噪音

內徑 D：25 毫米

外徑 D：38 毫米

長度：45 毫米

SFERAX滾珠軸承GBL 2538 ZA技術參數：

產品編號	1010.002538.40
產品名稱	SFERAX 標準 GBL 2538 ZA
凈重	177 克
外徑 D	38
內徑 d	25
長度	45 毫米
公差內徑	0/-3 微米
公差外徑	0/-6 微米
公差長度	0/-250 微米
最大偏心率	<5微米
軸上的推薦公差	0/-3 微米
動態負載能力	2524.5
靜載荷能力 N	2805
動態因子 Y	0.00035
直徑球 b	3.000 毫米
槽底直徑 D1	36.5 毫米
間距槽 （0/+01 mm） E	34 毫米
槽寬 0/+0.1 mm e	1.75 毫米
保持架材料	DIN MS60Pb （17660）
外殼材料	DIN 100Cr6 （1.3505）
球軌數量	6
工作溫度	-30 / +80°C
精度等級	咱
推薦軸質量	I， IIIR
公差孔（按壓安裝）	0/-2 微米
公差孔（膠水安裝）	H6
