德國SKI差壓流量計符合ISO 5167



1、德國SKI差壓流量計產品參數

①零點校準：基于環境溫度的變化（間隔可調，標準：5 Kelvin）

②校準持續時間：約30秒

③上次測量值：校準期間保持恒定

④環境溫度：−20…55°C

⑤壓力等級：PN 100

⑥接液部件：1.4571(AISI 316Ti)

⑦電源電壓：24伏直流電

⑧安裝通常在差壓變送器和現有歧管之間





2、德國SKI差壓流量計產品描述

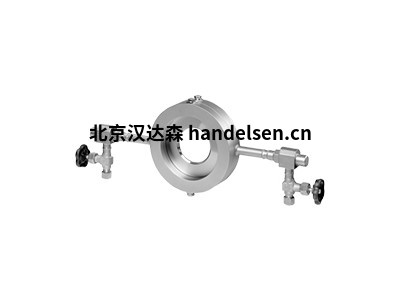

環形室孔板由兩個壓在一起的環組成，孔板夾在環之間。通過環形室在上游和下游測量壓力。即使入口和出口流量減少，其精度也可與標準孔板相媲美。測量部分由差壓傳感器和相關的入口和出口部分組成。它們用于即使很小的管道公差也會對測量結果產生重大影響的小型管道。作為標準，環形室孔板用作壓差傳感器。可選地，其他傳感器也是可能的。用于安裝在法蘭或管接頭之間的槳式孔板由帶有焊接手柄的孔板組成。這些板沒有測壓口，因此通常安裝在包含½”NPT測壓口的法蘭之間。



3、德國SKI差壓流量計產品特點

錐形流量計由管段組成，內部焊接有錐體。錐體尺寸在流動方向上增加。它們通常用于可用管道較短的應用中。其誤差為測量值的+/-5%，是ISO 5167標準中最不準確的傳感器。在實驗室校準錐體時，它們具有良好的準確度。大多數流量測量在安裝和調試后不定期進行維護。帶有平均皮托管、孔板和其他DP流量元件的系統使用DP流量變送器。這些電子設備會受到環境溫度、工作壓力和長期漂移的變化的影響。AccuFlo®Zero也很容易在現有裝置中進行改造，并且可以與幾乎所有品牌的DP變送器配合使用。





4、德國SKI差壓流量計產品原理

所有因素都會導致相當大的測量誤差，尤其是在測量的壓差值較小時。這些錯誤通常只在工廠停工階段才會被注意到，或者最壞的情況下完全沒有被發現。在幾乎所有情況下，該問題都可以通過DP變送器的面向需求的零校準來解決。這正是獲得專利的AccuFlo®Zero發揮作用的地方。它會在需要時自動執行這項重要的維護工作-零點校準。它是所有基于差壓壓力的流量測量的理想附件。由于AccuFlo®Zero基本上消除了差壓變送器的殘余零點誤差，它通過在較低速率下大幅提高總精度來增加總測量范圍。



5、德國SKI差壓流量計產品介紹

大多數工業部門都使用符合ISO 5167的壓差儀表。不同節流裝置和材料的可用范圍允許在很寬的流速、溫度和壓力范圍內測量許多不同的流體。由于其標準化，預期的測量結果與制造商無關。ISO 5167標準中詳細描述了各種差壓流量元件的設計特征、約束和誤差限制。下面列出的是他們提供的不同元素的一般描述。帶有一體式龍頭的孔板由一體式制成，因此具有成本效益。取壓發生在兩點。這些儀器易于安裝并提供良好的準確度以及合理的入口和出口運行。
