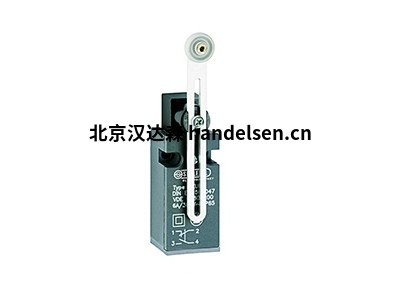

德國SCHLEGEL限位開關 應用加工和加工機器、電梯、輸送系統

①防護等級：二（保護絕緣）

②防護等級：IP00

③切換功能：觸控功能

④中心：6毫米

⑤聯系方式：1Ö+1S

⑥連接類型：螺釘連接2x2.5 mm²，根據BGVA3手指安全

⑦顏色：紅色的

⑧工作溫度：-30°C...70°C

⑨聯系材料：銀鎳

⑩貯存溫度：-50°C...70°C

?機械壽命：100萬次開關周期

?正開根據：EN60947-5-1



2、德國SCHLEGEL限位開關產品特性

這些限位開關有多種驅動元件可供選擇，應根據相應的驅動類型進行選擇。它們用于切換輔助和控制電路，非常適合控制和限制z的運動。B.加工和加工機器、電梯、輸送系統、車輛、建筑技術、起重機系統，以及安全和信號系統中的觸發元件等等。各個類型專為不同的應用和環境條件而設計。因此，為相應的限位開關提供了不同的外殼材料。為了滿足各種電路要求，有大量的觸點組合可以提供幾乎所有的機械電路變體，限位開關和柱塞驅動器僅應在切換點具有嚴格公差時使用。致動應該優選地發生在與柱塞相同的運動方向上。



3、德國SCHLEGEL限位開關產品應用

為了確保最佳的切換過程，必須考慮驅動器指定的最大接近角。凸輪只能在允許的水平上啟動限位開關。驅動器的超行程只能根據相應的開關路徑圖使用。不允許通過預驅動驅動縮短工作行程。返回運動必須由凸輪本身執行，即驅動器不應自由彈回其靜止位置。應選擇致動凸輪的長度，以實現具有雙重安全性的致動時間。例如，如果激活的輔助接觸器的響應時間為15 ms直至自保持，則限位開關的最小激活時間應為30 ms。開關的安裝限位開關易于接近，并且必須以防振方式安裝，并遵守上述說明。為確保達到規定的防護等級，必須均勻擰緊蓋板螺釘，并根據電纜直徑適當擰緊電纜入口。







4、德國SCHLEGEL限位開關產品說明

限位開關的使用必須符合規定的參數和應用說明。根據開關頻率和操作條件，必須定期檢查設備的操作安全性。限位開關的設計使其不能用作機械限位擋塊。附加可移動執行元件（擋板、門等）的恢復力不得取自限位開關的驅動器，因?yàn)榛謴?fù)力僅設計用于重置限位開關的柱塞。用于相應限位開關的不同外殼材料，以適應不同的應用和環境條件，多種觸點組合。Schlegel腳踏開關的特點是堅固的輕金屬外殼、堅固性、極高的耐用性和機械穩定性。他們的腳踏開關可用于無法手動操作的任何地方?？蛇M(jìn)行90°位移的多種驅動器選擇，通過DIN 40050 IEC144認證和DIN EN 50047認證。也可提供用于AS-Interface的限位開關。



5、德國SCHLEGEL限位開關產品介紹

Schlegel限位開關與您希望的一樣靈活。他們的限位開關系列有多種驅動元件可供您選擇，它們是專門為相應的驅動類型組合在一起的。應用領域：輔助和控制電路的開關。位置開關非常適用于控制和限制例如加工和加工機器、電梯、輸送系統或車輛的運動。它們還可用作觸發設備，例如在安全和信號系統中。施萊格爾位置開關方案滿足不同的開關要求；通過多種觸點組合，幾乎可以實現所有機械電路變體。限位開關的名稱不同。術語位置開關、限位開關或限位開關也適用于它們。然而，在所有這些術語的背后，有一個主要用于保護人和機器的開關設備。



6、德國SCHLEGEL限位開關產品型號

①德國SCHLEGELEKU1-KD

②德國SCHLEGELEKU1-KDF

③德國SCHLEGELEKU1-KDH

④德國SCHLEGELEKU1-KG

⑤德國SCHLEGELEKU1-KK

⑥德國SCHLEGELEKU1-KR

⑦德國SCHLEGELEKU1-KRH

⑧德國SCHLEGELEKU1-KRHV

⑨德國SCHLEGELEKU1-KST

⑩德國SCHLEGELEKU1-KV

?德國SCHLEGELEKU1-KZ
