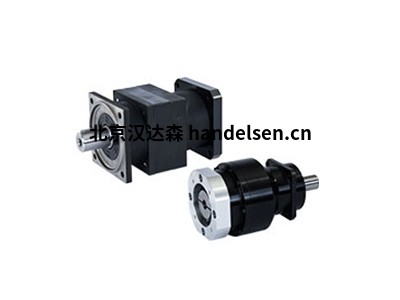

德國TANDLER減速機 行星齒輪箱PL2



1、德國TANDLER減速機產品優勢

這種極低背隙行星齒輪箱專為與高動態伺服電機配合使用而開發。通過兩個、三個甚至四個齒輪級，可以實現高達10,000:1的傳動比。他們的行星齒輪箱PL2也可不帶電機法蘭和聯軸器。在輸入側，有一個帶鍵的輸入軸，否則齒輪箱與PL2 FS系列相同。行星齒輪輸入軸可以很容易地集成到現有的動力系統中。行星齒輪箱系列P 10至P 60（單級）和P 12至P 62（雙級）是TANDLER的新開發產品，完全獨立于現有的ServoFoxx®行星齒輪箱PL2 FS或PL2。





2、德國TANDLER減速機產品概述

他們成本優化的行星齒輪箱系列，對可傳輸功率和傳輸精度沒有限制。也終生潤滑并防止腐蝕。輸入側帶有電機專用法蘭和夾緊輪轂，輸出側帶有標準法蘭尺寸，帶或不帶滑鍵。提供一級和二級版本。他們標準系列中廣受歡迎的高品質錐齒輪減速機還提供FS2設計，專用于伺服應用。這些齒輪箱在輸入側有一個法蘭作為標準，用于安裝電動機和兩件式聯軸器。因此，它們幾乎適用于任何伺服電機。標準終生潤滑、防腐蝕，帶有電機專用法蘭和兩件式金屬波紋管聯軸器，或可選配輸入軸。



3、德國TANDLER減速機產品原理

不同的齒輪組合使它們幾乎適用于所有可以想到的應用場景。通過一個可變法蘭盤和一個兩件式插入式聯軸器，幾乎可以安裝在任何電機上（行星齒輪箱P除外），與齒輪箱的功率相匹配。PL2 FS系列行星齒輪箱（帶法蘭和2件式聯軸器）或PL2系列（帶驅動軸）安裝在輸入側，可以是單級和多級。在輸出側布置了一個斜角單元，提供各種輸出選項，例如空心軸設計、附加輸出軸或切換功能。ServoFoxx®準雙曲面齒輪箱專為動態伺服電機而設計。它們能夠以高精度和低背隙在一級實現高傳動比。

4、德國TANDLER減速機產品特點

他們的新型準雙曲面齒輪箱維護成本低，終生潤滑，具有耐腐蝕的表面光潔度和輸入處的無背隙扭轉剛性聯軸器。比率為5:1至15:1，具體取決于變速箱尺寸。每個齒輪箱尺寸的所有傳動比都具有相同的尺寸。輸入端的可互換法蘭盤和聯軸器適用于伺服電機的電流范圍。SKP2系列的行星錐齒輪減速機在兩級或更多級中實現高齒輪比，具有最大的輸出靈活性以及像角減速機一樣節省空間的90°設計。帶傳動法蘭或傳動軸的FS2系列錐齒輪減速機安裝在輸入側。



5、德國TANDLER減速機產品介紹

高精度扭矩傳輸、最小齒隙和高可靠性是TADLER變速箱系列的定義特征。他們提供幾乎無限種類的齒輪箱組合和變體、具有定制功能的齒輪箱和滿足您要求的特殊齒輪箱。他們的ServoFoxx®系列伺服齒輪箱是獨一無二的。這些是專為動態伺服電機開發的行星齒輪箱和法蘭安裝齒輪箱的組合。任何游戲都使用復雜的內部結構系統地最小化。具有極低背隙、高傳動精度和精密設計的行星齒輪箱，適用于高動態伺服應用。幾乎無限數量的齒輪比，使用兩級、三級甚至四級齒輪箱，可以實現高達10,000:1的傳動比。



6、德國TANDLER減速機產品技術參數

①變速箱尺寸：7種齒輪箱尺寸可供選擇

②比率：一個檔位：3:1-4:1-5:1-6:1-7:1-8:1-9:1-10:1

③最大限度扭矩：高達1.750牛米

④最大限度速度：高達3.000分鐘

⑤反彈：一級6'-二級8'

⑥減少反彈：一級3'-二級4'

⑦輸出軸直徑：從19到55毫米，具體取決于齒輪箱尺寸

⑧電機軸徑：從8到42毫米，具體取決于齒輪箱尺寸
