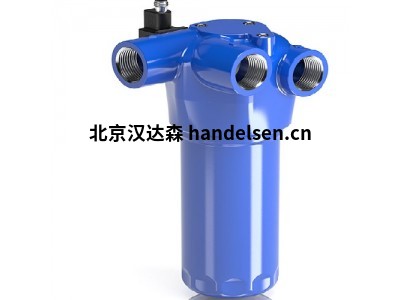

MP Filtri-LMP 124 多端口系列過濾器LMP124-4-C-A-F-1-A10-N-P01

MP Filtri-LMP 124 多端口系列過濾器



特點：

MP Filtri-組合回流/吸入過濾器設計用于過濾開環回流回路，并為靜液壓傳動應用中的閉環補油泵提供吸入管路增壓。 利用 0.5 bar 背壓閥可確保補油泵入口處于正壓，從而最大程度地減少氣蝕的可能性，尤其是在冷啟動條件下。 有許多選項可供選擇，包括吸入管路安全篩網以及在維修過濾器元件時安裝在罐的側面或底部具有防漏保護的可能性。



MP Filtri-LMP124 是一系列用于液壓系統的回流/吸入過濾器，具有

兩個或多個電路（開環和閉環）。 他們能夠

將經過精細過濾凈化的壓力油提供給泵的進料泵

靜液壓系統。

它們直接連接到系統的線路通過

液壓配件。





特點與優勢：最大壓力 80 bar，1160 磅/平方英寸

流量高達 120 l/min



可提供 MULTIPORT 設計，專為帶有開環輔助回路的靜液壓傳動應用而設計，過濾開環回流并為補油泵吸入管線提供 0.5 bar 預充氣，以避免在冷啟動條件下產生氣穴。 各種端口選項具有組合回流/吸入功能和各種閥門選項。



可用功能：



- 最大 1 英寸的內螺紋連接，以獲得最大的回報

  流量為 200 l/min

- 精細過濾等級，以獲得良好的清潔度進入水庫

- 到油箱的旁通閥，以減輕穿過油箱的過度壓降

  當回流流量足夠高于吸入流量時過濾介質

- 帶有附加吸入過濾器元件的吸入管路旁通閥，

  以減輕過濾介質上的過度壓降，當

  回流流量不足以高于吸入流量

- 減壓閥，在過濾過程中降低過濾器內的壓力

  維護操作

- 視覺、電氣和電子差速堵塞指示器



常見應用：

帶有靜液壓系統的移動機器。

（即滑移裝載機、伸縮臂叉裝機、自卸車、道路清掃車



材質：



過濾器外殼材料

頭部：鋁

- 外殼：電泳 - 涂漆鋼

- 旁通閥：黃銅 - 鋁





MP Filtri-LMP 124 多端口系列過濾器-LMP124-4-C-A-F-1-A10-N-P01



技術參數：



過濾器長度4

密封材質：NBR

連接方式：SAE 16 - 1 5/16” - 12 UN

指示器的連接：沒有

過濾精度和材質：無機超細纖維帶連接 G 1/4” 用于堵塞指示器10  µm

過濾標準： MP標準

流量：70/min



MP Filtri-常見型號：



MP Filtri-LMP124-4-C-A-F-1-A10-N-P01

MP Filtri-LMP124-2-C-A-F-1-A10-N-P01

MP Filtri-LMP124-3-C-A-F-1-A10-N-P01

MP Filtri-LMP124-1-C-A-F-1-A10-N-P01
