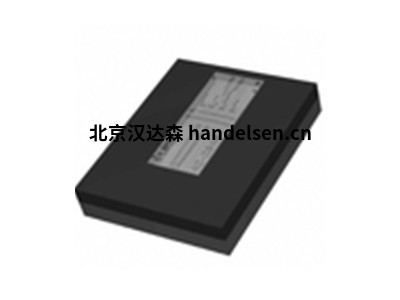

IC-HAUS光學編碼器IC-LGC

　　IC-HAUS光學編碼器IC-LGC





鄧?yán)?/span>             QQ：2111646792               手機：13021972807             電話：010-64714988-223             傳真：010-64714988-668             郵件：tk8@handelsen.cn

　　1.IC-HAUS光學編碼器:

　?、倬幋a器iC為編碼器應用提供單芯片光學和磁性編碼器解決方案以及內插器和信號調理iC。光學編碼器iC將有源光電二極管陣列用于增量和絕對光學編碼器。iC具有多通道光學掃描，信號調理和處理功能。

　　②應用范圍：運動控制，驅動系統，機器人技術，光學編碼器。具有級聯串行接口(SSI)的iC-LV 5位光學編碼器。

　　③應用領域：光學編碼器恒光掃描，低分辨率單圈編碼器，多圈編碼器。特征：由于具有片上光電傳感器的單片結構，因此具有很高的同步性和技術可靠性，以600µm的間距進行持續光評估掃描，具有高截止頻率的光電流放大器。

　?、軒в?0 mA LED驅動器的可調照明控制可確保接收器在整個使用壽命中保持恒定的功率，通過警報消息(例如，LED控制錯誤上的EOL消息)監視安全工作范圍。

　?、萃ㄟ^(guò)擴展的SSI接口輸出串行數據，并行5位數據輸出為格雷碼或二進制碼，MSB磁道的可調相位選擇以指示格雷碼方向，可選全軌位反轉。

　　2.IC-HAUS電磁編碼器：

　?、匐姶啪幋a器iC提供線性和旋轉磁性編碼和信號調節。差分傳感可減少位移和磁場誤差。所有類型的圓形和矩形徑向磁體均可用于同軸編碼器iC。

　?、趹?yīng)用范圍：線性和角度編碼器，位置測量系統，機器人運動和車輛控制，iC-ML 8位線性位置霍爾編碼器IC，可級聯。

　?、蹜?yīng)用領域：模擬和數字線性傳感器，增量式線性編碼器，極輪感應，電位器更換。特征：線性霍爾傳感器陣列，磁極間距為2.56 mm，由于差分測量技術而對雜散磁場不敏感，內插器的8位線性分辨率為20µm，線速度高達5 m/s，信號輸出的緩沖I/O級。

　?、苡糜诓僮髂Ｊ竭x擇的配置輸入，模擬操作模式：正弦/余弦信號控制為2 Vpp-幅度可選的三角或鋸齒信號。

　?、輸?shù)字操作模式：帶Z索引脈沖的A/B正交信號，外部二進制計數器的計數器脈沖，多個iC-ML的級聯可用于鏈?zhǔn)讲僮?獨立標度x，y，z的評估)，誤差信號輸出，用于檢測低磁場強度。

　　3.IC-HAUS26位Nonius編碼器：

　?、倬哂?通道的iC-MNF 26位Nonius編碼器。采樣14位Sin/D插值，應用領域：光學和磁性位置傳感器，多通道正弦數字轉換器，單圈和多圈絕對值編碼器，絕對位置的線性刻度。

　?、谔卣鳎涸?.3μs內快速進行14位正弦數字轉換，同時采樣3個通道，最多26位單圈位置的2或3軌道非ius計算，BiSS C，SSI和SPI接口用于位置數據，適用于BiSS C，SSI的故障安全RS422收發器。

　　③差分1 Vpp sin/cos輸出至100Ω，防短路差分和單端PGA輸入，最高200 kHz，輸入適應電流或電壓信號，可調信號調節，用于偏移，幅度和相位，通過LED或MR橋電流控制來穩定輸入信號。

　　4.IC-HAUS公司部分產品型號：

　?、買C-HAUS光學編碼器IC-LGC

　　②IC-HAUS交流電源IC-DC eval DC1D

　?、跧C-HAUS編碼器IC-MH8 QFN28-5X5

　　④IC-HAUS角度編碼器IC-MA eval MA1D

　?、軮C-HAUS編碼器IC-MH8 eval MH2D

　　⑥IC-HAUS位置傳感器IC-MZ DFN10

　?、逫C-HAUS編碼器IC-MH QFN28

　　IC-HAUS光學編碼器IC-LGC
