　　4個橫孔和橫向凹槽，帶有O形環座椅寬邊活塞直徑16-100毫米 壓縮力2.0-392.7kN 牽引力1.2-237kN 沖程16-100毫米

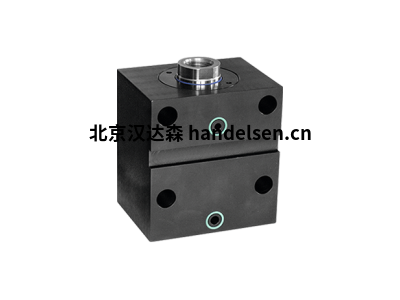

　　塊缸型 603有四個橫向孔，以及一個橫向凹槽(橫向凹槽僅從沖程級別 2)。這允許圓柱體快速、輕松地定位和對齊。在更高的壓力下，氣缸必須靠在力方向上(用凹槽石或停止條)支撐。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　根據DIN EN ISO 4762，氣缸用圓柱螺釘固定。壓力介質直接通過房屋寬側的孔提供，這些孔由 O 環密封。

　　類型： 603-016

　　活塞直徑： 16mm

　　棒直徑： 10mm

　　活塞桿與內部螺紋 – 密封變體： NBR

　　沖程： 16mm： 603-016-016.步

　　行程： 50mm： 603-016-050.步

　　行程： 100mm： 603-016-100.step

　　活塞桿與內部螺紋 – 密封變體： FKM

　　沖程： 16mm： 603-016-016-V.step

　　沖程： 50mm： 603-016-050-V.step

　　沖程： 100mm： 603-016-100-V.step

　　活塞桿與男性線程 – 密封變種： NBR

　　沖程： 16 毫米： 603-016-016-A.步

　　行程： 50mm： 603-016-050-A.步

　　行程： 100mm： 603-016-100-A.step

　　活塞桿與男性線程 – 密封變種： FKM

　　沖程： 16 毫米： 603-016-016-V-A.step

　　沖程： 50mm： 603-016-050-V-A.step

　　沖程： 100mm： 603-016-100-V-A.step類型： 603-025

　　活塞直徑： 25mm

　　棒直徑： 16mm

　　活塞桿與內部線程 – 密封變種： NBR

　　沖程： 20mm： 603-025-020.步

　　行程： 50mm： 603-025-050.步

　　行程： 100mm： 603-025-100.step

　　活塞桿與內部螺紋 – 密封變體： FKM

　　沖程： 20mm： 603-025-020-V.步

　　行程： 50mm： 603-025-050-V.step

　　沖程： 100mm： 603-025-100-V.step

　　活塞桿與男性線程 – 密封變種： NBR

　　沖程： 20mm： 603-025-020-A.步

　　行程： 50mm： 603-025-050-A.step

　　沖程： 100mm： 603-025-100-A.step

　　活塞桿與男性線程 - 密封變種： FKM

　　沖程： 20 毫米： 603-025-020-V-A.步

　　沖程： 50mm： 603-025-050-V-A.step

　　沖程： 100mm： 603-025-100-V-A.step

　　樓上

　　類型： 603-032

　　活塞直徑： 32mm

　　棒直徑： 20mm

　　活塞桿與內部螺紋 – 密封變種： NBR

　　沖程： 25mm： 603-032-025.步

　　行程： 50mm： 603-032-050.步

　　行程： 100mm： 603-032-100.step

　　活塞桿與內部螺紋 – 密封變體： FKM

　　沖程： 25mm： 603-032-025-V.step

　　沖程： 50mm： 603-032-050-V.step

　　沖程： 100mm： 603-032-100-V.step

　　活塞桿與男性線程 – 密封變種： NBR

　　沖程： 25mm： 603-032-025-A.步

　　行程： 50mm： 603-032-050-A.step

　　沖程： 100mm： 603-032-100-A.step

　　活塞桿與男性線程 – 密封變種： FKM

　　沖程： 25 毫米： 603-032-025-V-A.step

　　沖程： 50mm： 603-032-050-V-A.step

　　沖程： 100mm： 603-032-100-V-A.step類型： 603-040

　　活塞直徑： 40mm

　　棒直徑： 25mm

　　活塞桿與內部線程 – 密封變體： NBR

　　沖程： 25mm： 603-040-025.步

　　行程： 50mm： 603-040-050.步

　　行程： 100mm： 603-040-100.step

　　活塞桿與內部螺紋 – 密封變種： FKM

　　沖程： 25mm： 603-040-025-V.步

　　行程： 50mm： 603-040-050-V.step

　　沖程： 100mm： 603-040-100-V.step

　　活塞桿與男性線程 – 密封變種： NBR

　　沖程： 25mm： 603-040-025-A.步

　　行程： 50mm： 603-040-050-A.step

　　沖程： 100mm： 603-040-100-A.step

　　活塞桿與男性線程 – 密封變種： FKM

　　沖程： 25mm： 603-040-025-V-A.step

　　沖程： 50mm： 603-040-050-V-A.step

　　沖程： 100mm： 603-040-100-V-A.step

　　樓上

　　類型： 603-050

　　活塞直徑： 50mm

　　棒直徑： 32mm

　　活塞桿與內部螺紋 – 密封變體： NBR

　　沖程： 25mm： 603-050-025.步

　　行程： 50mm： 603-050-050.步

　　行程： 100mm： 603-050-100.step

　　活塞桿與內部線程 – 密封變體： FKM

　　沖程： 25mm： 603-050-025-V.步

　　行程： 50mm： 603-050-050-V.step

　　沖程： 100mm： 603-050-100-V.step

　　Kolbenstange mit Aussengewinde – Dichtungsvariante: NBR

　　Hub: 25mm: 603-050-025-A.step

　　Hub: 50mm: 603-050-050-A.step

　　Hub: 100mm: 603-050-100-A.step

　　活塞桿與男性線程 - 密封變種： FKM

　　沖程： 25 毫米： 603-050-025-V-A.步

　　沖程： 50mm： 603-050-050-V-A.step

　　沖程： 100mm： 603-050-100-V-A.step類型： 603-063

　　活塞直徑： 63mm

　　棒直徑： 40mm

　　活塞桿與內部線程 – 密封變種： NBR

　　沖程： 30mm： 603-063-030.步

　　沖程： 63mm： 603-063-063.步

　　行程： 100mm： 603-063-100.step

　　活塞桿與內部螺紋 – 密封變種： FKM

　　沖程： 30mm： 603-063-030-V.步

　　行程： 63mm： 603-063-063-V.步

　　行程： 100mm： 603-063-100-V.step

　　Kolbenstange mit Aussengewinde – Dichtungsvariante: NBR

　　Hub: 30mm: 603-063-030-A.step

　　Hub: 63mm: 603-063-063-A.step

　　Hub: 100mm: 603-063-100-A.step

　　活塞桿與男性線程 – 密封變種： FKM

　　沖程： 30mm： 603-063-030-V-A.step

　　沖程： 63mm： 603-063-063-V-A.step

　　沖程： 100mm： 603-063-100-V-A.step

　　樓上

　　類型： 603-080

　　活塞直徑： 80mm

　　棒直徑： 50mm

　　活塞桿與內部線程 – 密封變種： NBR

　　沖程： 32mm： 603-080-032.步

　　行程： 80mm： 603-080-080.step

　　活塞桿與內部螺紋 – 密封變種： FKM

　　沖程： 32mm： 603-080-032-V.步

　　行程： 80mm： 603-080-080-V.step

　　活塞桿與男性線程 – 密封變種： NBR

　　沖程： 32mm： 603-080-032-A.步

　　沖程： 80mm： 603-080-080-A.step

　　活塞桿與男性線程 – 密封變種： FKM

　　沖程： 32mm： 603-080-032-V-A.步

　　行程： 80mm： 603-080-080-V-A.step類型： 603-100

　　活塞直徑： 100mm

　　棒直徑： 63mm

　　活塞桿與內部線程 – 密封變體： NBR

　　沖程： 40mm： 603-100-040.步

　　行程： 100mm： 603-100-100.step

　　活塞桿與內部線程 – 密封變體： FKM

　　沖程： 40mm： 603-100-040-V.步

　　沖程： 100mm： 603-100-100-V.step

　　活塞桿與男性線程 – 密封變種： NBR

　　沖程： 40mm： 603-100-040-A.步

　　沖程： 100mm： 603-100-100-A.step

　　活塞桿與男性線程 – 密封變種： FKM

　　沖程： 40mm： 603-100-040-V-A.步

　　行程： 100mm： 603-100-100-V-A.step
