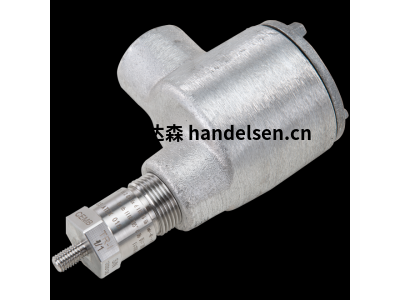

CEMB接近傳感器T-NC系列簡介

T-NC傳感器用于測量，而不接觸旋轉機器的運動和膨脹。

探頭的設計特點使其適合安裝在存在蒸汽、油和腐蝕劑的困難環境中（通常安裝在蒸汽輪機、燃?xì)廨啓C(jī)、壓縮機等上）。

近距離優勢的T-NCT傳感器：工作原理基于探頭照射產生的高頻電磁場，該電磁場在目標中產生寄生電流。

寄生電流的強度直接取決于探頭和目標之間的距離，并轉換為轉換器產生的電信號。T-NC傳感器用于測量，而不接觸旋轉機器的運動和膨脹。探頭的設計特點使其適合安裝在存在蒸汽、油和腐蝕劑的困難環境中（通常安裝在蒸汽輪機、燃?xì)廨啓C(jī)、壓縮機等上）。ST-NC/20或ST-NC/30和插入連接器全鋁容器中的CT-NC轉換器，符合MIL標準，用于將傳感器連接到采購系統。

CEMB型號

CEMB 電纜53756-P

CEMB 電纜87SEB5827

CEMB 電纜99025-P

CEMB 傳感器TR-NC/8

CEMB 振動器TR-26

CEMB 振動器TR-27

CEMB 便攜式平衡器N600

CEMB 便攜式平衡器N330

CEMB 便攜式平衡器N130-GL

CEMB 便攜式平衡器N130

CEMB 傳感器T1-40

CEMB 傳感器T1-40/00/0


CEMB便攜式平衡器N600技術數據

功能

測量整體振動值（加速、速度、位移）= 振動相測量 = 頻率范圍內的振動分析 • 監測與時間或速度相關的整體振動 （Bode 圖） • 在 1 或 2 平面上的運行條件下平衡旋轉主體 • 波形



測量類型

有效值 （RMS） = 峰值值 （Pk） = 峰值到峰值值 （PP）



測量單位

加速： [g] = 速度： [mm/s] 或 [英寸/s] = 位移： [μm] 或 [mils] = 頻率： [Hz] 或 [Cpm]



輸入

2 個獨立且同時測量通道（加速度計、速度計、非接觸式、任何信號最大值。 5V-PP） = 1 個光細胞通道（速度和角度參考） = 2 個用于數據傳輸?shù)?USB 端口



振動儀功能

測量用戶定義的預定義頻段（10-1000Hz;3-300Hz;10-10000Hz）或用戶定義的頻段（在 3-20000Hz 范圍內）中的整體振動值 • 測量 1 倍基本振動值和相位 • 旋轉車身速度測量



FFT 功能（頻率分析）

FFT 分析（手動/觸發器） • 最大設置頻率 （25）： 100; 500; 1000hz; 2.5; 5; 10; 15khz） = 分辨率 （100; 200; 400; 800; 1600; 3200 行） • 平均數： 從 1 到 16 = 主要峰值值列表



監視器 - 數據記錄器功能

記錄和顯示整體振動趨勢隨著時間的推移 – 存儲和顯示振動趨勢和階段時，旋轉速度的變化



平衡功能

校正平面數：從 1 到 2 = 測量穩定性的圖形指示器 = 一步一步的制導過程，可選擇編輯和中間更改 • 不均衡的 Vectle 故障 • 通過添加或刪除材料進行校正



一般特點

顯示屏：7 英寸彩色 LED 背光 TFT LCD = A/D 轉換器：24 位分辨率 = 尺寸：約 225 x 200 x 50 mm = 重量：1.4 kg



操作條件

溫度：從 -10° 到 +50° C = 空氣濕度：0 至 95% 無冷凝水



電源

可充電 6Ah 鋰電池 • 充電時間：< 5 小時（電池完全放電時） • 電源電池充電器 100-240 V、50/60 Hz （24 V、1.5 A） • 電池續航時間：根據典型用途> 8 小時
