Pfaff-silberblau線性執行器和升降柱系列展示

公司歷史可以追溯到 1867 年，當時 Gottfried Schober 以自己的名義在奧格斯堡成立了一家工廠。該企業使用傳統技術制造絞盤和卷揚機。

該公司于 1902 年被一位名叫 August Pfaff 的年輕工程師收購，他保留了“Windenfabrik Gottfried Schober”的原名。隨后，該業務專注于大規模生產，并且能夠將絞盤的銷量從 1903 年的 400 臺增加到 1909 年的 2000 臺。

第一次世界大戰和全球經濟蕭條期間，該業務的發展受到嚴重影響，然后在 1932 年，德意志帝國鐵路公司的鐵路絞車訂單帶來了新的希望。二戰后，該公司重新開始，并逐漸重建。

1960 年代，該公司開設了第一家國際分支機構：首先是奧地利，不久之后是瑞士。與此同時，公司在其產品組合中增加了第一批用于驅動工程的產品：主軸提升元件。

另一個里程碑是該公司于 1972 年在奧格斯堡以東的 Derching 收購了一家全新的工廠。當時公司更名以表彰其創始人：Pfaff-silberblau Hebezeugfabrik。

隨著 1980 年代和 1990 年代在多個歐洲國家成立更多子公司，該公司的國際影響力不斷擴大。2001 年收購了海爾布隆的 Alltec Antriebstechnik，進一步加強了公司在線性技術領域的參與度。

除了用于起重和驅動工程的產品外，該公司在系統技術方面變得越來越突出，其產品包括用于軌道車輛的完整起重系統。這些企業隨后于 2004 年分拆為集團的 Pfaff-silberblau Verkehrstechnik 部門。

2007 年底，我們搬進了位于 Kissing 的新工廠和管理站點。新工廠位于奧格斯堡南部，在各個方面都代表了最新的標準和要求，包括一條全新的生產線。

自 2008 年以來，Pfaff-silberblau 一直是總部位于美國的 Columbus McKinnon Corporation 的 100% 子公司。Pfaff-silberblau Hebezeugfabrik 和 Alltec Antriebstechnik 于 2011 年合并為 Columbus McKinnon Engineered Products 的新名稱。使用 Pfaff-silberblau 作為驅動和起重工程產品以及基于它們的系統解決方案的品牌確保了該名稱的生存和延續其悠久的傳統。

2017 年“Pfaff-silberblau”150 周年在全體員工和眾多賓客的盛大聚會中慶祝。

二、Pfaff-silberblau產品領域

Pfaff-silberblau直線運動

Pfaff-silberblau螺旋千斤頂

Pfaff-silberblau升降柱

Pfaff-silberblau升降桌

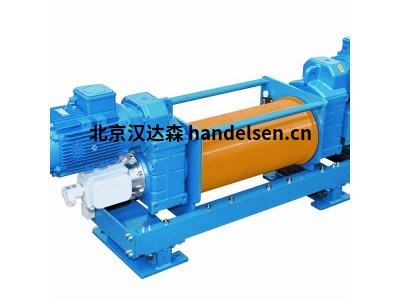

Pfaff-silberblau鋼絲繩絞車

Pfaff-silberblau渦輪傳動

Pfaff-silberblau螺絲和螺母

三、Pfaff-silberblau產品應用范圍

       在生產、流通、運輸不可或缺的環節都需要我們的產品，尤其在：汽車工業、機械工程、物流、鋼鐵工業、電信、能源、食品制造、表面精制、石油化學、航空航天、

劇院、音樂廳、體育場館應用廣泛。

四、Pfaff-silberblau產品型號及技術參數

4.1線性執行器和升降柱系列

Pfaff-silberblau ELA系列

Pfaff-silberblau ALS/R系列

Pfaff-silberblau HLA系列



Pfaff-silberblau ELA系列

特征：

4 種不同尺寸，起重能力為 5.5 至 13 kN

每種尺寸有四種不同的比率步長

起升速度取決于負載和占空比為 6 mm/s 至 84 mm/s

標準行程長度為 100 至 800 mm

可使用三相、直流或交流電機

油脂潤滑型

自鎖梯形螺釘



技術數據：

選擇表

                                      梯形螺桿Tr                                                                                滾珠絲杠庫

                                                      三相                                                                                          三相

尺寸                     10.1. 20.1 30.1 40.1                 10.1 20.1 30.1 40.1

最大限度。軸向力 F [N] 統計      2500 4500 8000 13000                 2500 4500 8000 13000

擰緊                     12x3      16x4 22x5 22x5 12x5 16x5 20x5 25x6

重量約 [公斤]                       6 10 15 20 6 10 15 20

比率H                       4:1 4:1 2,78:1 6,75:1 4:1 4:1 2,78:1 6,75:1

最大限度。拉伸/壓縮 力量F [N] 動態550 1250 1500 5000 600 1350 3000 6550

提升速度 v [毫米/秒]                       35 46,6 84 34,5 59 58 84 42

電機功率 P [瓦特]                       90 120 250* 550 90* 120* 250* 550*

比率V                       6,5:1 6,5:1 5:1 10:1 6,5:1 6,5:1 5:1 10:1

最大限度。拉伸/壓縮 力量F [N] 動態。900 1650 3500 6500 950 2150 5800 8500

提升速度 v [毫米/秒]                         22 31 46,6 23,3 36 37 47 28

電機功率 P [瓦特]                         90 120 250 550 90* 120* 250* 550*

比率N                        15:1 15:1 10:1 20:1 15:1 15:1 10:1 20:1

最大限度。拉伸/壓縮 力量F [N] 動態。1600 2750 6000 10000 1900 3500； 6000 13000

提升速度 v [毫米/秒]         9 13 23,3; 11,5 16 15,6 23,3 14

電機功率 P [瓦特]                         90 120 250 550 90* 120* 250* 550*

比值                         25:1 25:1 20:1 25:1 25:1 25:1 20:1 25:1

最大限度。拉伸/壓縮 力量F [N] 動態。2000年 3500 6000 10000 2500 3500 6000 13000

提升速度 v [毫米/秒]                         5,5 7,5 11,7 9 9 9 11,7 11

電機功率 P [瓦特]                          90 120 250 550 90* 120* 250* 550*

*剎車馬達
