ROEMHELD氣動元件系列
氣動擺動夾鉗帶擺動活塞的氣動夾緊元件
氣動旋轉聯軸器用于空氣的旋轉接頭
RHI-S027 帶鎖定氣動擺動夾鉗
J7.201 氣動擺動夾鉗
J7.202 氣動擺動夾鉗
J7.203 氣動擺動夾鉗

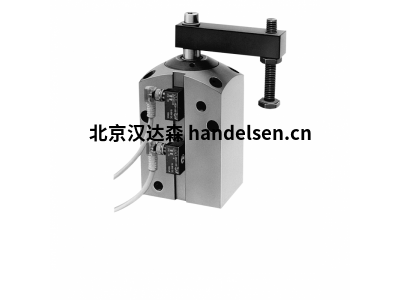

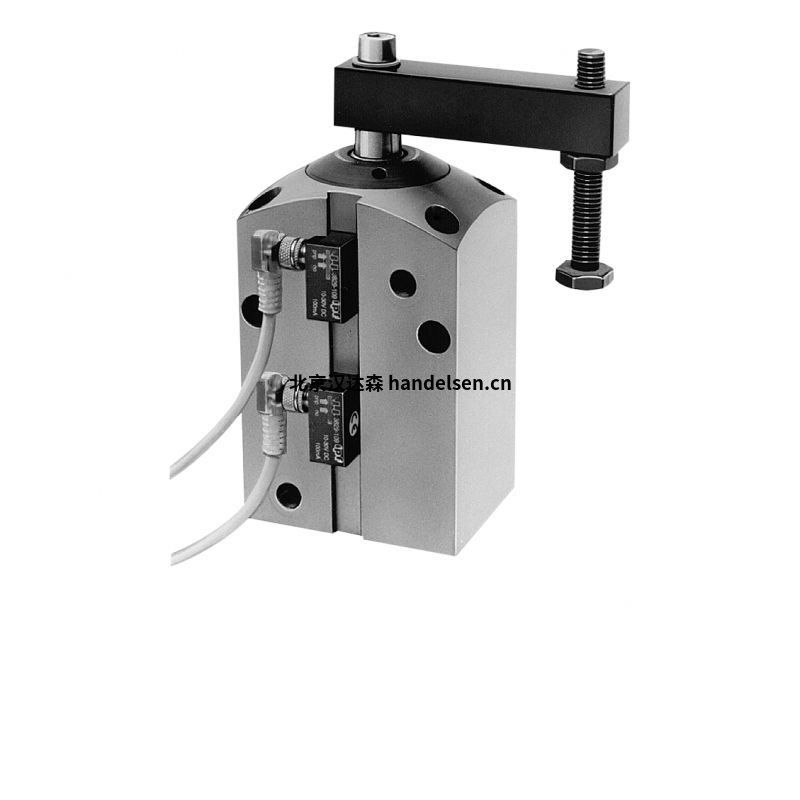

氣動擺動夾鉗 - 1873103
頂部法蘭，雙作用 – 管螺紋連接 – 活塞 Ø 20 mm，活塞桿 Ø 8 mm – 夾緊行程 7 mm，擺動行程 7.5 mm – 擺動角度 90° cw – 最大。7 bar
氣動擺動夾鉗 - 1873105
頂部法蘭，雙作用 – 帶 O 形密封圈的歧管安裝連接 – 活塞 Ø 20 mm，活塞桿 Ø 8 mm – 夾緊行程 7 mm，擺動行程 7.5 mm – 擺動角度 90° cw – 最大。7 bar
J7.490 氣動旋轉閥聯軸器公稱直徑 3
氣動旋轉聯軸器 - 9295601
用于單作用氣缸 – 公稱直徑 3，旋轉閥聯軸器，5 個工位 – 最大 10 bar
氣動旋轉聯軸器 - 9295602
用于雙作用氣缸 – 公稱直徑 3，旋轉閥聯軸器，5 個工位 – 最大 10 bar
氣動旋轉聯軸器 - 9296601
用于單作用氣缸 – 公稱直徑 3，旋轉閥聯軸器，6 個工位 – 最大 10 bar
描述
旋轉聯軸器通常用于將液體或氣體介質從靜止部件傳輸?shù)叫D(zhuǎn)部件。
由于其設計，旋轉閥聯軸器允許附加控制功能，從而可以將閥門和電氣控制減少到最低限度。
該控制功能用于時鐘脈沖控制的旋轉分度臺。標準元件的站 1 用作裝載和卸載站（夾緊和松開），所有附加站都不斷加壓或排放到大氣壓力（圖 1）?？刂普局袎毫橘|(zhì)的傳輸是無泄漏的。
旋轉閥聯軸器的材料設計用于潤滑空氣或非潤滑空氣。在其他媒體的情況下，可能需要進行改編。
目錄元素的控制功能是指一個站。如果需要其他開關功能作為特殊版本，請?zhí)峁┫鄳墓δ苷f明，說明工作壓力、溫度、介質和轉數或循環時間。
