機械三腳架測量支架工作半徑280mm系列產品

一、國內常用的磁性表座分類：

1、Horger&Gassler液壓式測量支架



 通過擰緊星形夾來完成關節的夾緊。 這觸發了三腳架內部復雜的液壓系統，以極高的剛性夾緊每個接頭。 三腳架上巨大的油壓保證了最佳測量結果和絕對平穩的夾緊過程。 由于密封表面的最佳表面質量和最高的工藝質量，三腳架正常使用時的使用壽命通常達到一代以上

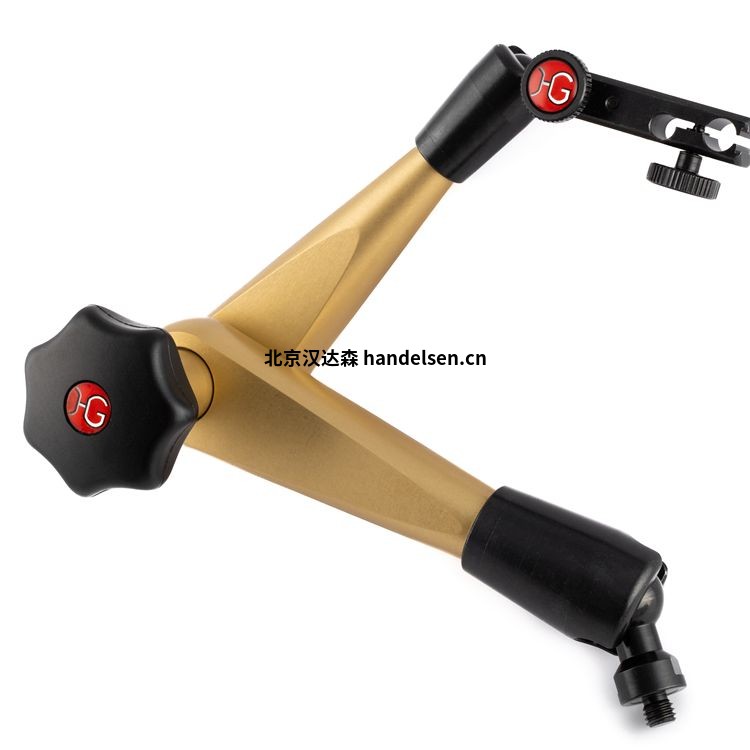

2.Horger&Gassler機械測式量支架



 機械三腳架通過擰緊星形夾來夾緊。 在這里，一個復雜的機構在三腳架內部進行操作，從而牢固地夾住各個關節。 夾緊是漸進式的，所以每個關節從下到上按順序排列，以便能夠非常快速和舒適地對準。 該機構的堅固和精確的結構確保了使用壽命和最高精度。

機械測式量支架尺寸280

鎖模力產生 機械

物料 陽極氧化鋁拋光易切削鋼

塑料星形旋鈕

球關節臂 M6內螺紋

球關節腳 M8外螺紋

保持力 6KG

保持電源安全相關應用 5KG

L1 123mm

L2 157mm

半徑 280mm

標準磁塊(LxBxH) 60*50*55

粘合力標準磁鐵 800 N Topfmagnet

測量臺 直徑 8mm H7和燕尾

根據下面配件，可以確認產品貨號

訂貨號：

105300三腳架

105301 三腳架+測量喙，微調

105302 三腳架磁鐵+測量喙，微調
