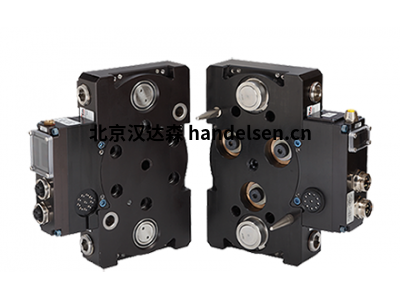

ATI實用耦合器-將空氣或電信號耦合在一起

　　ATI 實用耦合器用于需要在對接和固定應用程序中快速連接空氣、流體、電源和電信號等

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

實用程序的應用程序。模塊化多耦合設計可連接 ATI 的任何標準附加實用程序模塊，并將提高任何生產單元的循環時間和靈活性。主側連接具有獨特的旋轉合規性機制，允許大型模具錯位。實用耦合器可提供電動或空氣驅動氣缸。ATI 實用耦合器為您具有挑戰性的耦合需求提供了快速且經濟高效的解決方案。產品亮點：

　　內置工程旋轉合規性確?？煽康鸟詈?/p>

　　普通安裝單位附加標準 ATI 實用模塊

　　可用綜合航空端口

　　設備網、以太網或 PROFINET 兼容

　　可使用驅動氣缸和線性執行器

　　可用工具側存在傳感器

　　實用耦合器通常具有氧化鋁機身、硬化不銹鋼對齊銷系統和硬化鋼超載銷。該單元通常沒有鎖定機制。相反，設備依賴于可選驅動缸或線性執行器的力來保持恒定的耦合壓力。ATI 根據特定應用的需要提供驅動氣缸或線性執行器。正確調整應用的正確驅動氣缸尺寸非常重要。在調整驅動器缸大小時，必須考慮綜合檢查端口的抵消力。實用耦合器型號頁面顯示每個耦合器樣式的兼容驅動氣缸組件。此外，可應要求提供特定的驅動氣缸。在設計周圍夾具時，請務必記住驅動氣缸的推力相對較高。

　　獨特的合規機制

　　實用耦合器具有內置于主側的獨特合規性功能，允許在耦合平面的任何方向?qū)崿F(xiàn) 4 mm 的合規性。此外，它允許±3度旋轉合規性。房屋內部有三對預裝彈簧，迫使主體在自定義的夾層推力軸承上自中心。此系統允許在耦合之前對主刀和工具進行相對較大的錯位。對于需要更高合規性的應用程序，請聯系 ATI，我們可以設計一個定制的解決方案。ATI 實用耦合器也可以是剛性的。剛性耦合器為連接空氣或電力設施提供了低成本解決方案，非常適合相應的固定裝置可以很好地對齊的應用程序。

　　附加實用程序模塊

　　ATI 實用耦合器與大量標準 ATI 實用程序模塊兼容，能夠在各種應用中工作。這種靈活性在很大程度上要歸功于過去幾年為 ATI 工具更換器開發的許多不同的實用工具模塊模型。主機和工具體配備模塊安裝功能，使耦合器能夠連接多達四個額外的標準工具更換器實用程序模塊。主機和工具主體可附帶可選的內置功能，可快速將多個公用設施從主連接到工具端。添加空氣或流體模塊時需要一些特殊考慮。

　　每個流體/空氣端口都提供一定量的推回力，在指定驅動氣缸時需要量化。較大的檢查端口對耦合器施加很大的力，必須克服這些力，以確保沖洗連接。此外，如果實用耦合器在總成的一側配置了大量流體/空氣端口，則產生的推回力將不受中心影響，并可能導致需要更大的驅動氣缸。如果您想在耦合器上添加額外的流體/空氣模塊，超出集成端口的數量，請聯系 ATI 尋求應用幫助。有關我們附加模塊的信息，可以在此處找到。
