TANDLER齒輪箱HYP FS2

TANDLER齒輪箱HYP FS2

　　HYP FS2

　　準雙曲面變速箱標準版

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

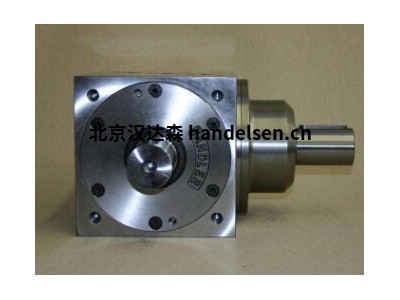

　　TANDLER描述：ServoFoxx ®雙曲面齒輪箱HYP FS2

　　新的TANDLER雙曲面雙曲面齒輪箱標配一個普通輸出軸?？梢悦赓M(fèi)提供輸出軸上的鑰匙。由于采用了單級設計(比率高達15：1)，因此可以實現極低的反沖和傳輸誤差。在ServoFoxx ®準雙曲面的輸入是經由凸緣和兩部分的耦合-適合幾乎任何伺服電機。

　　技術數據

　　HYPOID齒輪箱HYP FS2

　　變速箱尺寸提供8種變速箱尺寸

　　比率5：1-8：1-10：1-12：1-15：1可應要求提供

　　其他比例

　　扭力2.118 Nm

　　速度3.000分鐘-1 根據要求提供

　　更高的速度

　　反沖≤6'

　　減少反沖≤3'

　　輸出軸直徑從20到70mm，取決于變速箱尺寸

　　電機軸直徑從8到55mm，取決于變速箱尺寸

　　HYP FS2硬件| HWS

　　空心軸或空心軸和收縮盤的準雙曲面齒輪箱

　　TANDLER說明：ServoFoxx準雙曲面齒輪箱HYP FS2 HW | HWS

　　變體HYP FS2硬件

　　在硬件版本中，輸出側配置為帶鍵槽的淬硬且磨削的空心軸。因此，通過軸和鍵進行簡單的連接是可行的。軸的高表面硬度可防止形狀鎖合的過早磨損。

　　變體HYP FS2 HWS

　　HWS設計帶有空心空心軸和收縮盤，具有牢固的正連接。這完全沒有間隙，可以抵抗沖擊或反向負載。

　　技術數據

　　HYPOID齒輪箱HYP FS2硬件| HWS

　　變速箱尺寸提供8種變速箱尺寸

　　比率5：1-8：1-10：1-12：1-15：1可應要求提供

　　其他比例

　　扭力2.118 Nm

　　速度3.000分鐘-1 根據要求提供

　　更高的速度

　　反沖≤6'

　　減少反沖≤3'

　　輸出軸直徑從16到70mm(HW)和從20到70mm(HWS)，具體取決于變速箱尺寸

　　電機軸直徑從8到55mm，取決于變速箱尺寸

　　HYP FS2射頻

　　帶有機器人法蘭的準雙曲面齒輪箱

　　TANDLER描述：ServoFoxx ®準雙曲面齒輪箱HYP FS2 RF

　　通過RF設計，可以將符合EN ISO 9409-1的工業機器人應用工具安裝到機器人法蘭上。在這里，我們可以提供ServoFoxx ®雙曲面作為替代傳統的行星齒輪箱，因?yàn)橹苯禽敵龉?jié)省了重要的安裝空間。

　　技術數據

　　HYPOID齒輪箱HYP FS2 RF

　　變速箱尺寸提供8種變速箱尺寸

　　比率5：1-8：1-10：1-12：1-15：1可應要求提供

　　其他比例

　　扭力2.118 Nm

　　速度3.000分鐘-1 根據要求提供

　　更高的速度

　　反沖≤6'

　　減少反沖≤3'

　　輸出法蘭直徑從50到160mm，取決于變速箱尺寸

　　電機軸直徑從8到55mm，取決于變速箱尺寸

　　ServoFoxx ®準雙曲面齒輪箱的動態伺服電機專門設計的。他們能夠在一個階段以高精度和低反沖實現高傳動比。

　　我們的新型準雙曲面齒輪箱維護成本低，終身潤滑，在輸入處具有耐腐蝕的表面光潔度和無反沖的扭轉剛性聯軸器。

　　比率從5：1到15：1，具體取決于齒輪箱的尺寸。每種變速箱尺寸的所有傳動比都具有相同的尺寸。

　　輸入處的可互換法蘭盤和聯軸器可滿足伺服電機的電流范圍。

德國TANDLER制造各種高精度齒輪箱和齒輪。產品包括所有的生產過程，從設計到交付再到完整的驅動單元。騰德勒發明了齒輪箱熱處理方案，針對用戶對伺服電機的不同要求，設計并推出了一系列伺服控制箱和齒輪箱。自 1949 年以來，TANDLER 制造的精密齒輪箱已用于許多行業。從低速、高速和更高速度的要求到調制變速箱，TANDLER產品都能很好地提高整套產品的運行和性能，產品隨處可見。

　　自1970年TANDLER提供高精度高速調制齒輪箱以來，他們不斷升級產品。 TANDLER行星齒輪箱已升級為ServoFoxx系列齒輪箱，結合行星齒輪和螺旋錐齒輪齒輪箱，提供全面的齒輪箱，以適應各種場合的使用范圍。目前，TANDLER 200多名設計工程師可以根據客戶的規格和要求設計和制造高精度齒輪傳動。品種有：螺旋錐齒輪箱，扭矩可達8000牛米扭矩; PowerMaster變速箱，適用于高扭矩;調速齒輪箱，適用于同軸電纜和直角的所有應用;伺服齒輪箱、行星錐和法蘭傳動箱組合在一起; ServoStar 高性能聯軸器和連接器可根據用戶要求提供多軸輸出齒輪箱。 Tandler減速機、變速機、Tandler螺旋錐齒輪箱可實現多軸輸出?？蓪?shí)現六面六軸輸出。產品按輸入扭矩標準化、系列化。可供工程師自由選擇。
