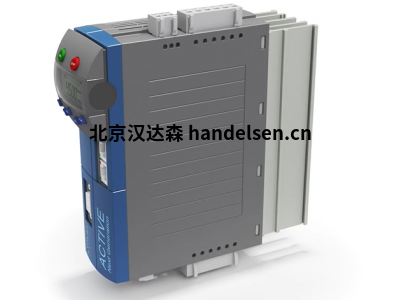

Bonfiglioli伺服驅動器ANG系列

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　主要選項

　　可選

　　鍵盤，便于設置、調試、參數化、復制功能和診斷 • KP500：可拆卸

　　鍵盤 • KPCMK：用于 PC 通信的鍵盤

　　可選接口的機柜

　　安裝套件和手持設備 • KP232：可在操作期間安裝和卸載的串行通信接口

　　，建議服務人員使用 • ISO-USB：USB 到串行

　　適配器

　　， 鍍鋅脫鉤

　　變種自動化接口： • EM-AUT-01： 以太卡特®和編碼器評估 (TTL， HTL， 解析器

　　， 希伯

　　法面， 恩達特 2.1) •

　　EM-AUT-04： 以太卡特® • EM-AUT-11： 專業和編碼器評估 (TTL， HTL，

　　解析器、希珀臉、恩達特 2.1) • EM-AUT-21：以太網/IP 和編碼器評估 (TTL、HTL、解析器、希伯法斯、恩達特 2.1)

　　• EM-AUT-31 ：瓦蘭

　　和

　　編碼器評估 (TTL， HTL， 解析器， 希伯臉， EnDat 2.1) 選項 » 用于診斷和參數設置的可選鍵盤

　　• 可選 PC 接口

　　• 可選配件，如制動電阻器、電源扼流圈、電源過濾器

　　保護程度

　　IP20 (EN 60529)

　　認證

　　UL508c

　　斯托 (EN13849 / EN 61508)

　　電源和電源范圍

　　ANG410： 0.25 - 400千瓦 / 三相 360 - 480V / 50 - 60

　　Hz (± 10%)

　　并行連接高達 1200 k ANG210： 0.25 - 9.2 kW / 單或三相 200 - 240V / 50 - 60 Hz (± 10%)

　　ANG510 ：160 - 400

　　千瓦 / 三相 525V / 50 - 60 Hz (± 10%) 并行連接高達 1200 kW

　　ANG610： 160 - 400千瓦/ 三相 690V / 50 - 60 Hz (± 10%)

　　并行連接高達 1200 kW

　　控制異步和同步電機。

　　控制方法：

　　• V/f

　　• 帶編碼器

　　的面向現場的控制 • 無編碼

　　器超載容量

　　的面向現場的控制：•

　　100% 連續輸出 • 60s

　　高達 150% •

　　最高 200% 1 s 交換頻率 2，4，8，12，16 kHz(可用性取決于功率大小)EMC

　　過濾器集成至 9.2 kW (EN61800-3)

　　硬件功能

　　集成安全扭

　　矩關閉 (STO SIL 3 / PL e) 功能 •

　　外部 24Vdc 電源 • 集成動態制動模塊

　　• DC 鏈接連接

　　•

　　各種反饋傳感器

　　• 解析器的編碼器

　　界面 • 立方插值 • 電機溫度監控 • 插電電源終端 (最多 3kW) • 插件和可編程控制終端 • 6 個數字輸入， 1 個多功能輸入

　　• 1 個數字輸出、1 個多功能輸出

　　• 1 個繼電器輸出(轉換接觸)

　　軟件功能

　　主要軟件功能

　　• 通過現場總線定位功能(與 CiA DS402

　　兼容的運動

　　控制) • 扶輪桌

　　控 •

　　帶電子齒輪的主/奴隸功能 •

　　電源故障調節

　　• 提升功能， 起

　　重機和絞車應用程序

　　• 主軸控制 •

　　風車的Traverse

　　功能 • 可編程

　　參考值通道 •

　　可編程啟動和停止

　　特性 •

　　電機強力計

　　• 可

　　編程 S

　　曲線 • 4 個數據集

　　• 自動啟動和調試

　　•

　　自動重置后

　　故障 • 電源

　　故障后自動啟動

　　• PI 控制器 • 音量流量控制 • 無扭矩/變速 • 無摩擦的機械制動器控制 • 指數控制 • 智能電流限制 • 全面監控和保護功能 • 高速控制 • 3 種不同的制動管理功能

　　功率范圍

　　•ANG210：0.25-9.2千瓦/單人或三相200-240V/50-60

　　赫茲(±10%)•ANG4 10：0.25-400千瓦/三期360-480V/50-60 Hz(±10%)

　　并行連接高達1200 kW

　　= ANG510： 160 - 400 kW / 三相 525V / 50 - 60 Hz

　　(± 10%) 并行連接

　　高達 1200 kW •ANG610：160-400千瓦/三期690V/50-60赫

　　茲(±10%)并行連接高達1200千瓦

　　安裝選項

　　•所有尺寸的

　　機柜安裝•可選的進給式

　　安裝•可選DIN導軌

　　安裝框架尺寸

　　1•可選冷盤(尺寸1至5)•

　　可選液體冷卻(尺寸5至8)

　　輸出

　　0 ...599 赫茲

　　電機選項

　　電機控制(開環或可選閉環

　　)：•異步交流電機

　　• 永磁同步(無刷)電機

　　主要功能

　　不同的變種包括現場總線連接和編碼器評估 插件和可編程控制終端 插電式電源終端(最多 3kW) 直流鏈接連接 集成制動斬波器 通過現場總線定位功能(運動控制兼容CiA DS402) 立方插值 集成副總裁 帶電子齒輪的主/奴隸功能 電源故障控制 集成安全扭矩關閉STO(SIL 3/PL e)功能 輸出頻率 0.。。599 Hz，應要求提高頻率 通過可選鍵盤或 PC 軟件進行診斷和設置
