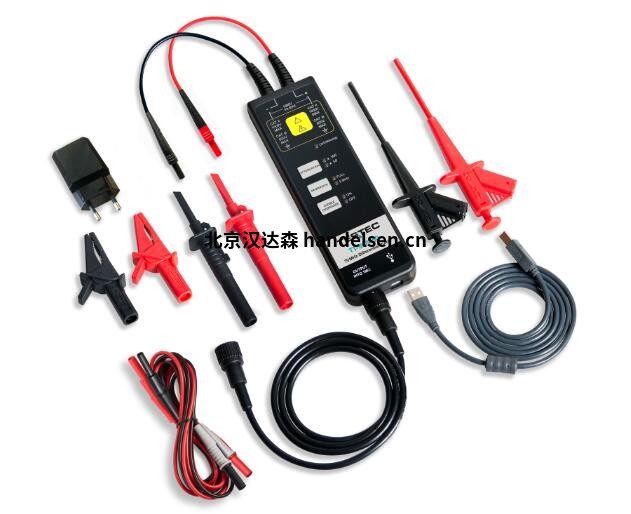

Testec 7000系列差分探頭
Testec 7000系列差分探頭型號及參數
Testec TT-SI 7002
Testec TT-SI 7005
1、Testec TT-SI 7002 參數如下：
帶 寬： 25 MHz @ x50 和 x200 15 MHz @ x20
衰 減 比： x20 / x50 / x200
直流精度： ±2%
輸入阻抗：
差分模式： 4 兆歐，1.2 pF
輸入阻抗： 2 兆歐，2.3 pF
上升時間： 14 ns @ x50 和 x20023 ns @ x20
輸出電壓擺幅： ±8 V（使用 1 MΩ 示波器輸入）
抵 消： ±5毫伏
噪 音： 2 mVrms
源 阻 抗： 50 歐
CMRR（典型值）：80 dB @ 60 Hz、60 dB @ 100 Hz、50 dB @ 1 MHz
最大限度。輸入電壓：x20 ±70 V（直流 + 峰值交流）
x50 ±175 V（直流 + 峰值交流）
x200 ±700 V（直流 + 峰值交流）
輸入電壓
絕對最大值 電壓：600 Vrms
電源要求： 9 V 電源適配器（隨附）
工作溫度： 0°C 至 50°C
儲存溫度： -30°C 至 70°C
尺 寸： （長 x 寬 x 高）195 毫米 x 55 毫米 x 30 毫米
電 纜： BNC 電纜 100 cm
輸入引線： 55 cm
重 量： 250 克
IEC61010-031：2015 CAT III 污染等級 2
手動的
訂單號 15175
2、Testec TT-SI 7005參數如下：
帶 寬： 60 MHz @ x10
50 MHz @ x5
15 MHz @ x1
衰 減 比： x1 / x5 / x10
直流精度： ±2%
輸入阻抗
差分模式： 1 兆歐，2.5 pF
輸入阻抗： 0.5 兆歐，6 pF
上升時間： 5.8 ns @ x10
7 ns @ x5
23 ns @ x1
輸出電壓擺幅： ±4 V（使用 1 MΩ 示波器輸入）
抵 消： ±5毫伏
噪 音： 2 mVrms
源 阻 抗： 50 歐
CMRR（典型值）：80 dB @ 60 Hz、60 dB @ 100 Hz、50 dB @ 1 MHz
最大限度。輸入電壓：x1 ±3.5 V（直流 + 峰值交流）
x5 ±18 V（直流 + 峰值交流）
x10 ±35 V（直流 + 峰值交流）
輸入電壓
絕對最大值 電壓：600 Vrms
電源要求： 9 V 電源適配器（隨附）
工作溫度： 0°C 至 50°C
儲存溫度： -30°C 至 70°C
尺 寸： （長 x 寬 x 高） 195 毫米 x 55 毫米 x 30 毫米
電 纜： BNC 電纜 100 cm
輸入引線： 55 cm
重量： 250 克
IEC61010-031：2015 CAT III 污染等級 2
手動的
訂單號 15176
