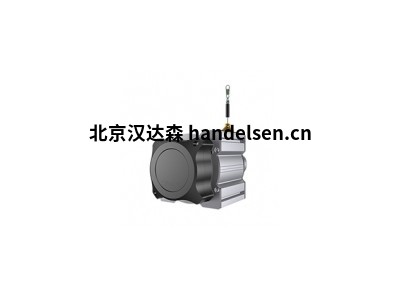

德國WAYCON拉繩傳感器SX135

名稱。WAYCON拉繩傳感器SX135

型號： SX135

品牌。WAYCON

原產地 德國



Waycon，自1999年以來一直在開發和制造用于位置和距離測量的精密傳感器。作為一家創新的公司，總部位于慕尼黑附近的Taufkirchen，在科隆附近的Brühl設有分公司，他們的產品銷往世界各地，目前他們與20多個國家的經銷商有直接聯系。他們的目標是為客戶提供測量技術方面的最佳解決方案。這就是為什么他們?yōu)閺V泛的行業和研究應用開發和生產傳感器。他們的產品范圍包括先進的傳感器和定制的解決方案，從原型到系列生產



1、德國WAYCON拉線式傳感器的產品說明

拉線式傳感器拉線式傳感器是低成本、緊湊型的傳感器，可以精確測量物體的位置或位置變化。拉線式傳感器的核心部件是一根精密的測量線和一個傳感器元件（如電位器或編碼器），該元件將路徑變化轉換為比例電信號。免維護的拉線特別容易快速組裝，并因其可靠性而被用于所有工業部門。5VT和10VT拉線傳感器的擠壓器模擬輸出版本配備了名為VT-電子學的可教內部電子器件。傳感器電位器提供的信號由虛擬儀器電子器件進行數字化處理。



2. 德國WAYCON拉繩式傳感器的產品概述

這種數字信息首先由電子裝置處理，然后轉換為0至5伏或0至10伏的模擬輸出信號，輸出數字化提供了兩種調整的可能性，通過這種調整可以使用擠壓器單獨配置傳感器：測量范圍的教學。在一個成功的教學過程中，擠壓器可以從傳感器上拆下來，用一個標準的電纜或連接器代替。設置單獨的開關點。擠壓器允許設置單個開關點的集電極開路。開關信號通過多功能線MFL發送。



3. 德國WAYCON拉繩傳感器產品

針對增量式編碼器作為傳感器的使用，HX-EP系列提供一個雙通道方波電流吸收正交輸出信號。標準輸出是一個單端TTL兼容方波。規格表中顯示的分辨率值表示在時間1計數模式下的分辨率，其中通道A的一次向上轉換記錄一個計數。使用能夠進行2倍或4倍計數模式的接口電子器件，可以獲得2倍或4倍的真正的分辨率提高。由于與鋼絲繩直徑和纏繞鋼絲繩的絞車有關的公差，HX-EP傳感器的實際分辨率在各單位之間有所不同。尼龍護套的鋼絲繩會略微降低分辨率。線性度和可重復性與分辨率無關。



WAYCON傳感器，WAYCON拉繩傳感器，德國WAYCON，德國拉繩傳感器



4、德國WAYCON拉繩傳感器產品特點

用0.46毫米的尼龍護套鋼絲繩代替標準不銹鋼鋼絲繩。這種選擇大大延長了焊絲的使用壽命，但非線性可能會增加滿量程的+0.05%。用0.94毫米的尼龍護套鋼絲繩代替標準不銹鋼鋼絲繩。這個選項大大延長了焊絲的壽命，但非線性可能會增加全量程的+0.05%。當鋼絲繩完全縮回時，輸出最大。輸出隨著鋼絲繩的伸長而減少。(不適用于速度信號）連接器被替換成間隔配件和指定長度的聚氨酯護套屏蔽雙絞線。收縮機構和電氣元件按照IP68標準進行密封。傳感器的所有外部陽極氧化鋁部件都被不銹鋼和耐腐蝕塑料取代。傳感器的密封性符合IP68標準。聚氨酯護套的屏蔽雙絞線出口裝置。



5、德國WAYCON拉繩傳感器的部分產品型號

①德國WAYCONLRW

②德國WAYCONLRW1

③德國WAYCONLRW2

④德國WAYCONRW3

⑤德國 WAYCONLMI12

⑥德國 WAYCONLMI12-SE

⑦德國 WAYCONLMI12-SL

⑧德國 WAYCONLZW

⑨德國 WAYCONLZW1

⑩德國 WAYCONLZW2

?德國 WAYCONLMS18

?德國 WAYCONLZW2-IP

?德國 WAYCONLSW
