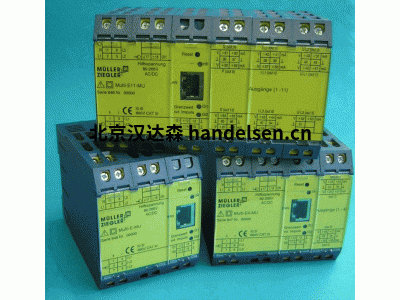

Muller+Ziegler SW 2010
產品參數
傳輸性能精度+/- 0.5％（功率因數+/- 0.5％的范圍大于視在功率的25％
S = U x Inom x 1.732，表觀功率<25％，精度為
+/- 1％，低于視在功率的10％，未測量功率因數）
電流影響<0.5％，額定電流為0.15倍至2倍
頻率范圍內的頻率影響<0.3％
相角影響<0.5％+/- 90°
溫度范圍-15°C至+20°C至+30°C至+55°C
溫度影響<0.2％在10 K
輔助電壓影響否
負荷影響否
外部磁場影響無（至400 A / m）
輸入到輔助電壓之間的測試電壓為5.2 kV，
輸入和接口之間為5.2 kV，
極限值或脈沖輸出與接口之間為2 kV
輔助電壓寬范圍電源部件10-30 V AC + DC，3 VA或60-265 V AC + DC，3 VA（請?jiān)谟嗀洉r(shí)指定）
尺寸外殼E，寬67.5毫米，A頁1
重量500克
安裝緊固35 mm高帽導軌上的卡扣式緊固。符合DIN EN 60715
電氣連接螺釘式接線端子，4mm²
校準測量傳感器已在工廠進行校準。校準應在制造商的制造商處重復進行
每?jī)赡攴N植一次。
配置如果已知所需數據，則在出廠時已配置測量傳感器。
任何時候都可以重新配置。這將需要相關的軟件（附件）和PC。
測量傳感器和PC必須使用LAN電纜（附件）相互連接。
輔助電壓必須連接到測量傳感器。各種配置選項
輸入的內容由程序控制。 CD上提供了用于配置的軟件（附件）
測量傳感器
交流電
（正弦）直接連接
高達50 A，60 A，100 A或150 A
類型：
w
應用
測量傳感器DIw-MU用于將正弦交流電直接轉換為外加直流電
電流或直流電壓信號。
功能
待測交流電傳輸?shù)诫娏骰ジ衅?用于電流隔離和轉換-
通過通孔并從那里到下游整流電路。 在那里產生的直流電壓被放大并轉換
變成外加直流電或外加直流電壓。 輸出無負載和短路。 僅針對“活零”，
需要一個輔助電壓。
輸入變量正弦交流電
額定值輸入
0- 50 A 0-60 A 0-100 A 0-150 A
0-10 A 0-12 A 0-20 A 0-30 A通過一次導體5次
0-12.5 A 0-15 A 0-25 A 0-37.5 A通過一次導體4次
0-25 A 0-30 A 0-50 A 0-75 A穿過一次導體兩次
0-50 A 0-60 A 0-100 A 0-150 A穿過一次導體
額定頻率50 Hz，60 Hz或400 Hz
永久性2倍過載
高浪涌負載20倍，1 s
輸出輸出變量單輸出
額定值0-20 mA / 500Ω負載或
0-10 V /最大負載10 mA
選件•“零電” 4-20 mA / 500Ω負載
（需要輔助電壓）
傳輸行為準確度±0.5％在額定值的5-100％時
10 Hz頻率變化時的頻率影響<0.05％
溫度范圍-15°C至+20°C至+30°C至+55°C
溫度影響<0.1％在10 K
輔助電壓影響否
負荷影響否
外部磁場影響無（400 A / m）
殘留紋波<30 mVss
響應時間<400毫秒
最大開路電壓24伏
最大電流限制過載時兩倍
輸入，輸出，輔助電壓之間的測試電壓4 kV
輔助電壓230 V AC±20％，45-65 Hz，2.5 VA
（僅適用于“零電”）選項•110 V AC±20％，45-65 Hz，2.5 VA
•24 V DC-15％至+ 25％，2 W
•6-30 V AC + DC，2 VA
•36-265 V AC + DC，2 VA
尺寸外殼外殼A，（寬22.5毫米）A1頁
通孔8.5 mm在50 A和60 A
15 mm在...上100 A和150 A
重量190克
安裝緊固35 mm高帽導軌上的卡扣式緊固。符合DIN EN 60715
電氣連接螺釘端子最大4平方毫米
