Pulsar -NOS-V2005 L1010XX A傳感器-灰線AVFM 6.1 區域速度流量計

Pulsar  灰線AVFM 6.1 區域速度流量計

區域速度流量測量方法是所有流量測量中最常見的方法?；揖€區域-速度流量計使用水下超聲波傳感器測量流動液體的水平和速度，以計算開放通道或管道中的流量測量。傳感器安裝在管道內或通道底部。只需將管道直徑或通道尺寸輸入隨附的控制單元，區域-速度流量計就會自動計算并顯示流量測量。



AVFM 6.1 適用于開放式渠道流量應用，如流水流量監測、污水流量監測、廢水、雨水、工業廢水應用和灌溉水流測量。其易于使用、菜單驅動的設置意味著 AVFM 6.1 區域速度流量計距離為您提供至關重要的流量測量結果僅幾分鐘路程。



Pulsar特征：

無需煙氣或水煙 - 潛水超聲波傳感器可同時測量速度和水平來計算流量。沒有運動部件可佩戴、污穢或堵塞。

內置的 5 按鈕鍵盤、直觀菜單和大型背光 LCD 顯示屏使 Greyline AVFM 6.1 成為市場上最適合操作的區域速度流量計。

快速、簡單、安裝和設置。

在更廣泛的操作條件下提高性能。

一目了然，LCD 顯示屏上的視流速、速度、級別、總器、繼電器狀態和重要的診斷信息。

三個分離的 4-20 mA 輸出用于流速、速度和水平，以及兩個用于脈沖輸出或報警的繼電器輸出。

650 萬點數據記錄器，可增強數據監控、控制和報告的靈活性。

LCD 顯示屏上提供過去 365 天的最小、最大流量和總流量數據，或直接下載到 USB 以便輕松報告。

僅通過兩根具有可選 Modbus RTU 串行通信輸出的電線監控流量、總?cè)萘?、運行小時數和診斷信息。



Pulsar一般規格

規格名稱： 描述：

通道類型 圓形管子、矩形、梯形、蛋或自定義形狀

電子外殼 NEMA4X （IP 66） 聚碳酸酯，具有清晰、防碎的蓋

準確性 級別： ±0.25% 的閱讀或± 0.08， 以較大者為準?？芍貜?fù)性 = 線性 0.1%。

速度：±2%的讀數或±0.012米/升（0.04英尺/天），以較大者為準。需要固體或氣泡，最小尺寸為 100 微米，最低濃度為 75 ppm?？芍貜?fù)性 = 線性 0.5%

顯示 白色、背光矩陣 - 顯示流量、總分、繼電器狀態、操作模式和校準菜單

編程 內置 5 鍵校準器，具有英語、法語或西班牙語選擇

電源輸入 100-240 V AC 50/60 Hz， 10 VA 最大值。

可選： 9-32 V 直流， 10 W 最大

輸出 3 隔離 4-20 mA、1000 歐米（流量、級別和速度）或 0-5 V 直流（按菜單選擇）

控制繼電器 2 繼電器，形成"C" 級 5 +SPDT 的干接觸：可編程流量比例脈沖（采樣器/總器）、流量和/或級別報警

數據記錄 可編程 2600 萬點數據容量、蓋章的時間和日期加上格式化流量報告，包括總、平均、最小、最大和發生時間。將 USB 輸出包含到閃存驅動器和 Windows 軟件

工作溫度（電子）： -20 °C 至 60 °C （-5 °F 至 140 °F）

近似運輸重量 4.5 千克（10 磅）



Pulsar-QZ02L 傳感器規格

規格名稱： 描述：

速度測量范圍 0.031 m/s 至 6.2 m/s（0.1 英尺/s 至 20 英尺/s），在含有氣泡或固體的液體中逆流至 -1.5 m/s（-5 英尺/s），最小尺寸為 100 微米，最低濃度為 75 ppm，可用作聲學反射器

級別測量范圍 最小頭：25.4 毫米（1 英寸）。最大頭： 4.57 米 （15 英尺）

工作溫度 -15 °C 至 80 °C （5 °F 至 175 °F）

暴露材料 316 不銹鋼、環氧樹脂、聚氨酯

傳感器電纜 7.6 米（25 英尺）潛水聚氨酯夾克，屏蔽，3 軸

傳感器安裝 包括 MB-QZ 不銹鋼支架

溫度補償 自動、連續



Pulsar-選項

選項： 描述：

工業自動化協議 通過 Rs - 485 的莫德布斯 Rtu

傳感器電纜 15 米（50 英尺）或 30 米（100 英尺）潛水器，從傳感器連續 - 或拼接高達 150 米（500 英尺）長

傳感器電纜交界盒 NEMA4 聚碳酸酯與連接終端條

外殼加熱器 溫度控制在 -40 °C （-40 °F）;建議溫度低于 0 °C （32 °F）

內在安全屏障 用于一、二、三類、第二類、第三類的傳感器安裝。I、II、C組、D組、E組、F組、G危險地點

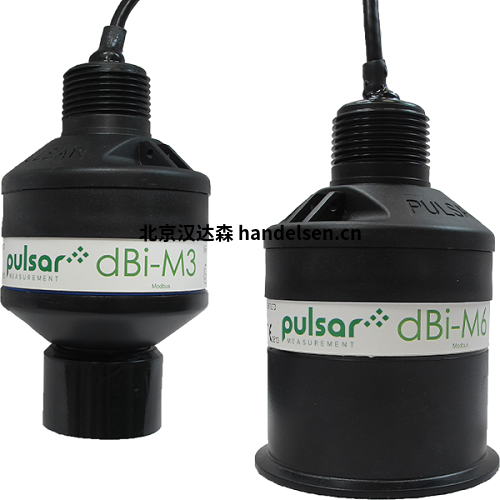

傳感器 單獨的非接觸式超聲波水平傳感器和水下速度傳感器

傳感器安裝帶 直徑為 150 mm 至 1800 mm（6 英寸至 72 英寸）的管道不銹鋼傳感器安裝帶
