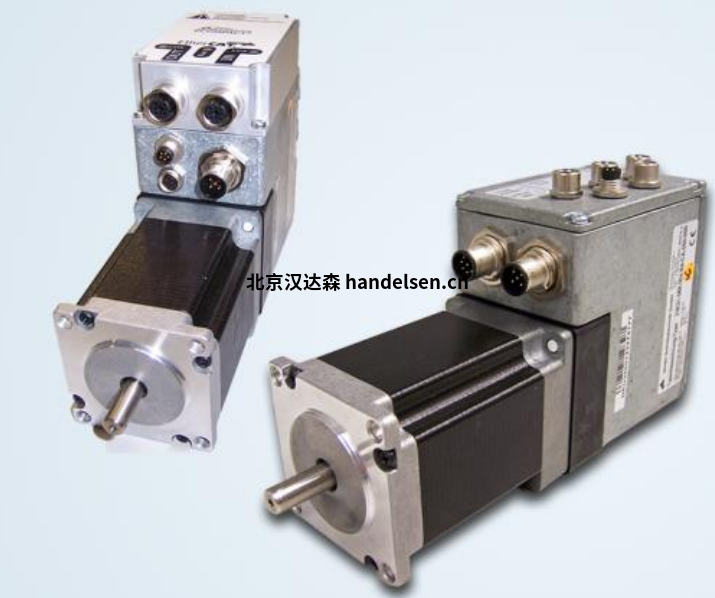

ECOMPACT 23E緊湊型伺服驅動器
ECOMPACT 23E 是一種分散式伺服驅動器，帶有用于扭矩/力、速度和定位控制的集成伺服放大器。 緊湊型驅動器的設計電壓為 60 VDC，最高轉速可達 2000 rpm。 根據結構類型，可以使用不同的設備，例如各種編碼器類型、現場總線接口、抱閘等。 直接安裝在機器上降低了接線復雜性和控制柜中所需的空間。
優勢：
更小的安裝空間需求
-分散式緊湊型伺服驅動器
自有的機器設計
-可根據客戶特定的實現定制
集成安全系統
-符合 EN 61800-5-2 的安全功能 STO（Safe Torque Off）
經濟高效的解決方案
-已實現的序列取代了較小的控制器
高連通性
-通過 CANopen / EtherCAT 的驅動器配置文件 DS402
易于調試
-通過 JAT 工程軟件 ECOSTUDIO® 進行直觀的參數設置和調試
JAT ECOMPACT 23E緊湊型驅動器通用參數：
法蘭尺寸：NEMA 23 (56,2 mm)
安裝負載：高達 150 W
峰值扭矩：高達 3,2 Nm
電源：24 ... 60 VDC
I/O：5個數字輸入；2個數字輸出
編碼器：增量編碼器；絕對值編碼器（多圈或
單圈）
連接器：M8 / M12插頭連接器；客戶定制的電連接器
機械選項：制動模塊 1,5 Nm 多軸設計齒輪
JAT 23E21緊湊型驅動器型詳細參數舉例：
額定轉速 [min-1] 750
峰值扭矩 [Nm] 1.1
最大速度 [min-1] 2000
長度 [mm] 142.5 / 186.4
法蘭直徑 [mm] 56.2
抱閘 可選
額定扭矩 [N] 0.45
絕對值編碼器 可選
開始鎖定 2 / 1
電壓 [V] 60
SINCOS編碼器 可選
認證 CE

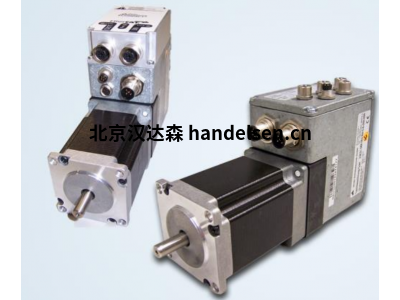

ECOMPACT 23E緊湊型伺服驅動器
