德國ZES ZImmer壓力傳感器 HST12-3

ZES ZIMMER電子系統有限公司是全球唯一一家專門從事高精度功率分析的高科技公司。三十多年來，ZES

ZIMMER位于德國Oberursel（法蘭克福）的公司總部已經為全球客戶設計，開發，制造和銷售功率分析儀。ZES

ZIMMER的重點是寬帶單/三相精密功率分析儀。電氣和電子行業將它們用于研發和質量保證，測試實驗室使用它們來保證符合標準，大學依靠它們來培養未來的工程師和科學家。由于其精確性和可靠性，ZES

ZIMMER

LMG系列的功率分析儀已經在市場上占據了領先地位。他們的創新測量技術不僅幫助他們的客戶跟上電力電子行業的發展，而且為他們提供了一種有效的手段，可以超越競爭對手，將公司和產品置于領先位置。他們的承諾是讓他們的客戶獲得快速，精確和可靠的結果，以便以有效的方式解決他們的測量任務-他們久經考驗的技術和他們長達十年的功率分析經驗提供了所需的一切。



-HST寬帶精密高壓分壓器

-非常適合寬帶電源中壓測量

-逆變器，高壓放電燈，超聲波和等離子發生器

-精確測量高達20 kV的峰值電壓

-頻率范圍DC至300 kHz

-可忽略不計的相位誤差

-單相，雙相和三相版本可用

-浮動電壓的差值測量

-用于精密功率計的精密高壓分壓器

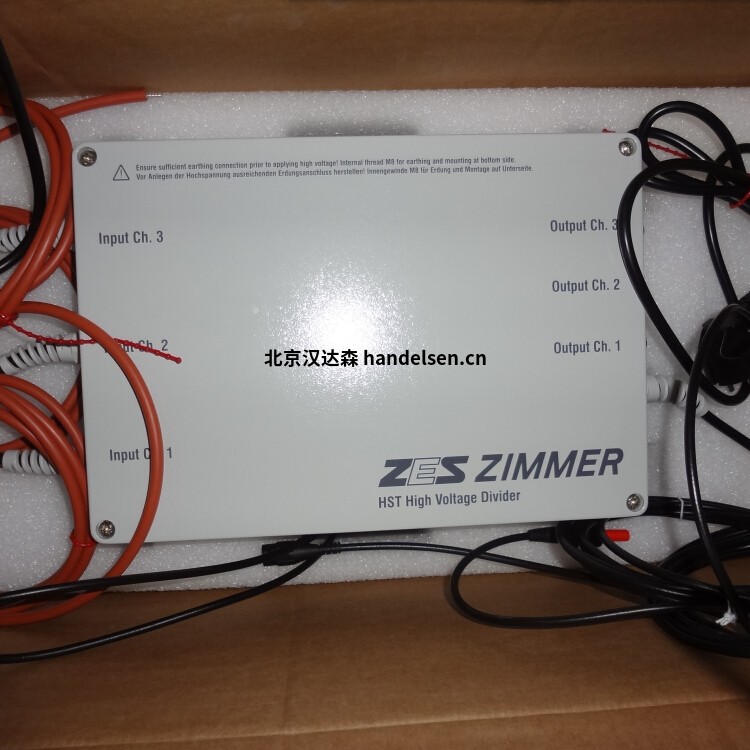

-HST系列寬帶精密高壓分壓器



擴展ZES ZIMMER精度的電壓測量范圍 -離子功率計LMG用于標稱電壓以上1000 V.高壓輸入配有2 m引線附著在對地電壓上的電壓。

開放式引線可由客戶完成。 HST3（相應的HST6 / 9/12）將DC，AC或任何失真的電壓分開具有非常高的精度1000倍（相應的2000/3000/4000）。分壓電壓可在緩沖低阻抗BNC輸出。為了避免噪音干擾建議使用屏蔽電纜測量LMG的輸入。 HST可以作為一個，兩個或三個通道版本以匹配特定的測量任務。單通道HSTx-1單獨使用結束系統（例如超聲波應用）。對于浮動（差值）電壓測量（例如放電燈，等離子體應用）兩相HSTx-2是*合適的。兩個測量點之間的差異可以是測量為輸出信號之間的差值通道。



三通道的典型應用領域

HSTx-3是變頻器饋電的中壓變頻器和電壓諧波。高壓分壓器不是適合在網格上測量！

安全

結束系統（例如超聲波應用）。對于浮動（差值）電壓測量（例如放電燈，等離子體應用）兩相HSTx-2是*合適的。兩個測量點之間的差異可以是測量為輸出信號之間的差值通道。三通道的典型應用領域



HSTx-3是變頻器饋電的中壓變頻器和電壓諧波。高壓分壓器不是適合在網格上測量！為確保安全測量，您必須連接外殼的保護接地端子與適當?shù)慕拥攸c。在這里你必須確保接地導體具有足夠的橫截面，關于應用可能的短路電流灰?，F(xiàn)有的保護接地電源供應不是為此而設計的。適當?shù)陌踩珖?yán)格遵守說明！

我們建議使用用于的高壓熔斷器電壓互感器保護和避雷器。該高壓分壓器不適合測量網格，如雷擊，開關操作等事故可能會導致高瞬態過電壓，遠高于ZES ZIMMER規定的允許值，因此存在人員和設備的安全風險。有關安全和應用的更多數據，請參閱傳感器手冊“ZES傳感器和附件”。

   型號示例：

ZES ZImmer  HST3-1

ZES ZImmer   HST3-2

ZES ZImmer   HST3-3

ZES ZImmer   HST6-1

ZES ZImmer   HST6-2

ZES ZImmer   HST6-3

ZES ZImmer   HST9 -1

ZES ZImmer   HST9 -2

ZES ZImmer   HST9 -3

ZES ZImmer   HST12-1

ZES ZImmer   HST12-2

ZES ZImmer   HST12-3
