Actronic用于呼吸機的音圈執行器VM系列

品牌Actronic	有效期至長期有效	最后更新2021-10-13 11:09
瀏覽次數0

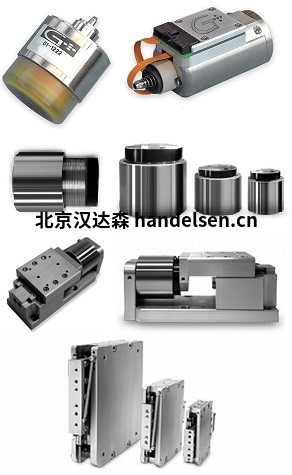

Actronic用于呼吸機的音圈執行器VM系列

帶滑動軸承 (VM) 的音圈電機/浸沒式線圈驅動器

我們制造商的 VM 系列音圈電機設計為執行器組件。在標準版本中，這些音圈致動器是線性的，動圈由滑動軸承引導；未集成位置傳感器?？蛇x地，音圈當然也可以設計成沒有自己的存儲空間，并且其他尺寸和設計（例如旋轉）的客戶特定變體也是可能的。VM 系列主要解決需要在兩個方向上輕松控制運動的應用，例如在醫療或光學設備中。如果以雙極方式控制它們，它們可以在兩個運動方向上產生均勻的力。

我們的Junus 直流伺服控制器（電流或速度控制（反電動勢））可用作移動線圈驅動器的伺服控制器。

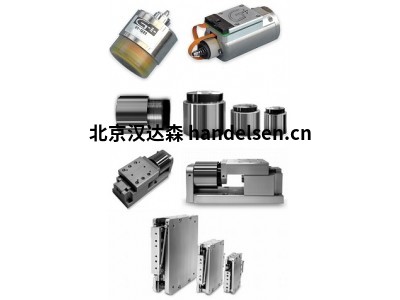

Actronic用于呼吸機的音圈執行器VM系列

VM 系列音圈驅動器的電纜連接

使用音圈執行器時的一個大問題通常是動圈與外界的連接。我們的制造商 Geeplus 已經開發了一種解決方案，即所謂的柔性電路，因為它們也用于打印機（移動打印頭） . 默認情況下，該方案目前僅適用于VM2618、VM3322、VM4032、VM5042和VM8054；由于柔性電路蓋的額外長度，名稱更改為 VM2836、VM3334、VM4040、VM5050 或 VM8080 電氣，但沒有任何變化（數據可以從基本類型 1:1 傳輸）。對于所有其他類型，此處應使用高度靈活的電纜進行連接。
Actronic用于呼吸機的音圈執行器VM系列

模型	強制持續時間/峰值	總行程/線性	表現 （持續時間）	總重量/線軸	尺寸 d xh	數據 表	3D繪圖
	N	毫米	W.	G	毫米	.pdf	.igs
VM1614	0.8 / 2.3	6/4	5	15/3	16 × 14
VM2436	2.7 / 7.5	20/10	12.5	98/9	24 × 36
VM2618	3.4 / 10.6	8/4	8號	60/6	26.3 x 16
VM2836 *	3.4 / 10.6	4/4	8號	60/6	28 × 37
VM3322	5.0 / 14	6/4	8號	140/7	33 × 22
VM3334 *	5.0 / 14	6/4	8號	140/7	33 × 34
VM3850RB	8.5 / 26	7/4	8號	60/6	38 × 51
VM4032	9/26	12/9	16	230/25	40 × 31
VM4040 *	9/26	8/8	16	230/25	40 × 40
VM5042	19/54	8/7	24	480/35	50.1 x 42
VM5050 *	19/54	8/7	24	480/35	50.1 x 50
VM6340	31/104	8/3	24	750/40	63.1 x 38
VM6340L	32/116	12/7	28	750/43	63.1 x 38
VM6548	24/77	20/13	28	950/90	65 × 48
VM8054	43/130	30/15	50	1,700 / 150	80 × 54
VM8080 *	43/130	20/15	50	2,000 / 150	80 × 80
VM102P2	208/645	12/8	105	4,200 / 325	102 × 80
VM108-2P30 **	230/700	30/25	108	8,000 / 750	108 × 125
