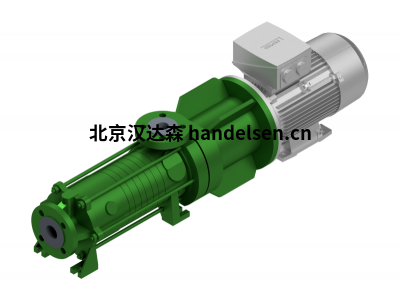

Dickow Pumpen SCMB類型

描述：SCMB 類型是單級或多級自撬水平側通道泵。除了自選能力外，側通道泵由于其高壓因素而具有優勢，在輸送小流量時，在相對較低的壓力下工作比傳統離心泵更經濟。

由于軸向吸附端口和上游徑向葉輪，SCMB 型實現低 NPSH 值。臺階被室的O環封住， 遠離大氣層。泵軸的軸承發生在 SiC 平原軸承中。

泵具有永久磁鐵耦合，密封殼密封泵介質到外部。內部循環電流會消散渦流損失產生的熱量。

額外電機的直接安裝消除了額外的軸承和機械耦合。



吸盤和壓力盤：吸入盤和壓力盤密封在泵上用金屬密封的O形圈密封大氣金屬配合，防止爆裂。在豎井區域，浮動石墨浸漬聚四氟乙烯嵌位于閥盤中，以減少軸偏轉穿。差速器壓頭安裝在變速箱中壓力盤的側通道。



磁耦合：多極磁鐵的單個元件聯軸器由永磁體制成材料“鈷釤”，壽命無限。從動轉子中的磁鐵完全密封，不與液體接觸。電源被傳輸?shù)矫芊獾耐鈿ひ后w端由一組外部磁鐵構成。內部的外磁環由鎖緊螺母鎖緊在一起磁鐵的作用力和作用就像一個同步線圈。內磁環將所需扭矩直接傳輸至葉輪。超載磁鐵耦合和滑動不會導致如果需要溫度監測，則進行退磁可獲得的



技術數據：

Q 最大： 32 m+/h**

最大值：800 m**

操作壓力： 40 桿*

溫度： 180°C*

最大旋轉速度： 1750 分鐘+1

墊片/機械密封：磁耦合

安裝：水平

自我刺激： 是的

軸承：普通軸承

材料：復式、尼基、球形石墨鐵/鑄鋼、澳大利亞鋼

標準： ISO 15783

防爆：第 2 類 / 第 1 區



內循環：當泵運行時，會產生渦流加熱安全殼外殼的電流，以及該產品位于磁鐵區域。這種熱量是由內部循環產生的。流通量通過磁鐵從放電引出區域和泵軸至泵的吸入盤

后階段。



危險區域：

連同所需的Ex驅動電機SCM泵可用于危險區域第二組，第2類。泵滿足基本要求防爆指令94/9 EC的安全和健康要求，適用于安全要求提高的工廠。
