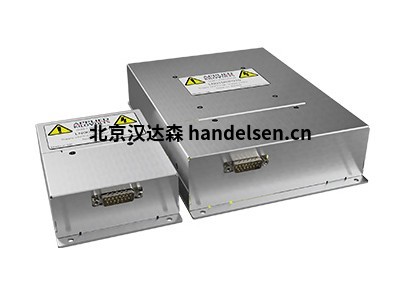

appliedkilovolts高精度電源LNR系列

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk7@handelsen.cn

　　LN001， LN2.5， LN005， LN010， LN015， LN020， LN030

　　應用：質譜儀、電子顯微鏡、表面科學儀器、核儀器、光倍增管和微通道板

　　可用單極和可逆版本

　　低頻 (LF) 噪聲和漂移水平異常低

　　高穩定性、低波紋、低微音

　　低部分放電

　　從負載瞬態中快速恢復

　　模擬或數字控制選項

　　差速模擬輸入

　　短路和閃存證明

　　正、負和遠程可逆版本

　　<10ppm/°C 溫度協同效率(應要求提供更緊密的溫度合作)

　　該系列精密高壓模塊具有極低的噪聲、微音和漂移水平，專為輕松集成到需要多個高壓的系統而設計。這些模塊是質量光譜、電子槍、離子槍、光電、核和其他應用的理想 HV 源。

　　所有單元均采用短路防短路技術，并采用專有的低噪音技術，實現低波紋，可忽略不清的諧波和出色的低頻噪聲性能。這些裝置具有差分輸入，以最大限度地減少噪聲耦合。電源的設計可靠性，基于從 LN 前身多年的現場操作獲得的數據。

　　正、負和電動可逆輸出可在高達 30kV 的電壓下使用。可逆裝置具有固態開關機制，可在全輸出電壓下改變極性，同時在切換過程中保持極低的噪聲水平和部分放電。

　　標準裝置有 1 米低噪音篩查電纜，用于高壓輸出，但其他電纜長度可用。我們制造這些單元的定制版本，并很樂意與您討論您的應用程序。

　　電氣規格

　　單位類型最大輸出電壓*輸出電流LF 噪音全負載

　　波紋溫度系數 (+C)

　　LN001xIP0101kV5mA<2ppm<5ppm<10ppm

　　LN2.5xIP0102.5kV2mA<2ppm<5ppm<10ppm

　　LN005xIP0104kw1mA<2ppm<5ppm<10ppm

　　LN010xIP01010kV0.5mA<2ppm<5ppm<10ppm

　　LN015xIP01015kV0.33mA<2ppm<5ppm<10ppm

　　LN020xIP01020kV0.25mA<2ppm<5ppm<10ppm

　　LN030xIP01030kV0.166mA<2ppm<5ppm<10ppm

　　*正/負或可逆，具體取決于單位類型

　　控制和監測

　　輸入+24 伏直流 ±5% <0.7A 0V 輸入常用的 HV 返回和底

　　盤最大沖<10A

　　輸出控制50mV 至 5V，1% 至 100% ±2% Zin>100k+

　　內部或外部強力計查看選項

　　電壓監視器0V 至 +5V ±2% 0% 至 100% (Zout<1+ Iout ≤2mA)

　　當前監視器0V 至 +5V ±2%， 0% 至 100%， 偏移± 0.1% 的 FS (Zout=1R Iout ≤2mA)

　　極性控制低或<1V = ve， >4.0V 或 OC +ve

　　抑制低或<1V = 啟用>4.0V 或 OC = 抑制

　　線路調節< 10ppm 超過全輸入電壓范圍

　　負載調節負載從 10% 到 100% 負載變化的 <10ppm

　　漂移(1 小時后熱身)每小時< 10ppm，8 小時內< 50ppm

　　保護(所有輸出)防止間歇性電弧和持續短路到地面

　　最低輸出電壓型號最大值的 1%。輸出電流的額定值低于 10% 電壓

　　連接

　　HV 輸出

　　1 米低噪音屏蔽輸出電纜。

　　外徑：6mm

　　盾構外徑：4.4mm

　　內絕緣直徑：3.95mm

　　控制輸入

　　連接器類型：15 路 D 型男性連接器

　　引腳分配

　　1+ve 控制輸入

　　2+5V 參考/鍋刮水器(如果安裝)

　　3信號地面

　　4信號地面

　　50V 電源返回

　　60V 電源返回

　　70V 電源返回

　　8極性選擇 i/p

　　9-ve 控制輸入

　　10當前監視器 o/p

　　11電壓監視器 o/p

　　12抑制

　　13+24V 直流輸入

　　14+24V 直流輸入

　　15+24V 直流輸入

　　機械規格

　　重量和尺寸

　　單位類型尺寸(毫米)重量(千克)

　　單極單位LN001xIP010147 x 98 x 400.8

　　LN2.5xIP010147 x 98 x 400.8

　　LN005xIP010147 x 98 x 401.0

　　LN010xIP010200 x 98 x 401.2

　　LN015xIP010200 x 98 x 401.7

　　LN020xIP010210 x 120 x 551.7

　　LN030xIP010210 x 120 x 551.7

　　可逆單位LN001RIP010147 x 98 x 401.0

　　LN2.5RIP010147 x 98 x 401.0

　　LN005RIP010147 x 98 x 401.2

　　LN010RIP010195 x 140 x 481.5

　　LN015RIP010240 x 165 x 523.5

　　LN020RIP010240 x 165 x 523.5

　　LN030RIP010240 x 165 x 523.5

　　部分編號

　　系列電壓極性選項溫度公司 (+C)鉛長度

　　在001 千

　　伏 2.5

　　2.5kV 005

　　5kV 010 10kV

　　015 15kV

　　020 20kVR 可

　　逆

　　P 正 N 負IP 精度電

　　流監視器 PR 電流監視器、鍋和參考010 10ppm/°C-1.0 1m

　　-2.0

　　2m -3.0 3m

　　示例：LN005RIP010-1.0 = 5kV 可逆電流監視器，< 10ppm/+C 溫度與 1m 輸出電纜
