德國ELBE精密萬向軸0.600系列產品特點介紹

 德國ELBE精密萬向軸0.600系列產品特點介紹

譚晶 QQ：2853369887   手機：18518172492 電話：010-64717020-116 傳真：010-84786709-666 郵件：sales9@handelsen.cn

       德國ELBE公司建立于1919年，長期致力于傳動軸產品的開發與制造。目前德國Elbe是多家國際知名企業的合作伙伴，包括普拉塞陶依爾•法拉利•ZF•卡特彼勒•利勃海爾•多納•沃爾沃•MAN等。

ELBE主要產品：

萬向聯軸器：ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列

精密萬向軸：ELBE 0.600系列

十字萬向軸：ELBE 0.700系列

球窩萬向軸：ELBE 0.800系列

產品應用:ELBE產品主要應用于鐵路機械•工程機械•交通運輸車輛•農業機械•工業制造機械等。

替代兼容性:可以根據客戶需求來制定產品特性，工廠根據產品配套靈活性進行升級，替代，從而達到現場的完美使用。

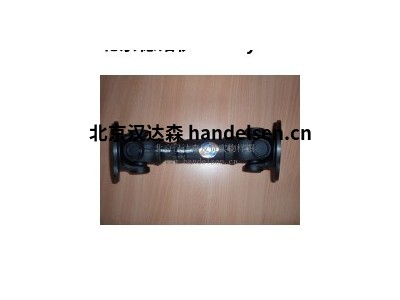

根據不同的配置，ELBE萬向節軸由叉形零件，萬向節，針或滾子軸承，花鍵長度延伸和精密管組成

叉形零件采用閉模鍛件制造，十字形零件采用冷壓或閉模鍛件制造。 通用傳動軸的高應力區域經過熱處理，以獲得*的硬度和韌性組合。隨后，聯合交叉期刊和軸承座被磨到很小的公差。

每個叉部分被鉆孔以便于針或滾柱軸承殼體的安裝。長度延伸轂用花鍵拉削生產和配合的外花鍵冷軋生產。 如果需要減小花鍵的滑動力，可以涂上高質量的塑料。

用于制造花鍵的軋制過程硬化了表面并且獲得了較高的負載能力，與銑削的花鍵相比，使齒面磨損率更低

在組裝萬向接頭軸時，軸承座以及連接十字頭用卡環鎖定到位。

U型接頭根據客戶的要求進行潤滑(例如使用高溫潤滑脂，長壽命潤滑脂或低溫潤滑脂)。

有三種方法可以維護U型軸承：

•中央潤滑：

潤滑脂乳頭位于關節十字架內。軸承外殼通過潤滑油通道供應潤滑脂。

•外部潤滑：

油嘴安裝在其中一個軸承座的外部，油脂通過潤滑油通道分配。

•免維護：

在相應的應用條件下和/或使用優化的密封系統，可以省去潤滑。

良好的密封系統可以提供卓越的防污垢和防潮保護，從而可以在存在泥土，灰塵，沙和水的惡劣環境條件下使用。此外，由于防止了軸承殼體的油脂泄漏，所以環境也將得到保護。

如前所述，有兩個軸承版本可用：

•使用這種類型的軸承，使用壽命比滾針軸承型號高出2或3倍。滾針軸承版本。

•滾針軸承

裝配后，Cardan軸在適當?shù)倪\行速度下保持平衡。 這避免了導致?lián)p壞部件的振動。

MdNom：根據運行時間預選的額定轉矩。 相應的允許轉矩必須根據其余的運行特性(例如沖擊載荷，偏轉角度，轉速等)單獨計算(參見技術附件6.2和6.3)

MdLim：極限轉矩，如果確保有限的頻率，可以從通用驅動接頭暫時傳輸，而不會造成功能損壞



Md Max：6到250 Nm

最大偏轉角度45°

扭矩范圍：高達250 Nm

加速到5.000轉

ELBE 0.600特點：

標準孔，DIN 6885型內孔，內六角孔

快速連接

長度補償可選

精密萬向接頭

滾針軸承

材料：鋼



硬化和研磨的彈性體軸頸位于密封的滾針軸承襯套中

由于采用高質量的特種滾子軸承潤滑脂進行永久潤滑，所以接頭完全免維護，因此最好用于機械工程領域

與滑動軸承支撐接頭相比，相當大的優勢是在給定的偏轉角度下具有極高的效率。



Elbe型號示例：

Elbe 0.105D100

Elbe 0.105D101

Elbe 0.105D102

Elbe 0.105D110

Elbe 0.105D111

Elbe 0.105D112

Elbe 0.105D130

Elbe 0.105D310

Elbe 0.105D132

Elbe 0.106D140

Elbe 0.106D141

Elbe 0.106D142

Elbe 0.106D200

Elbe 0.106D201

Elbe 0.106D202

Elbe 0.106D300

Elbe 0.106D301

Elbe 0.106D302

Elbe 0.106D400

Elbe 0.106D401

Elbe 0.106D402

Elbe 0.107D100

Elbe 0.107D101

Elbe 0.107D102

Elbe 0.107D110

Elbe 0.107D130

Elbe 0.107D140

Elbe 0.107D200

Elbe 0.107D300

Elbe 0.107D402

Elbe 0.109D100

Elbe 0.109D101

Elbe 0.109D102

Elbe 0.109D105

Elbe 0.109D110

Elbe 0.109D111

Elbe 0.109D115

Elbe 0.109D130

Elbe 0.109D131

Elbe 0.109D132

Elbe 0.109D140

Elbe 0.109D141

Elbe 0.109D142

Elbe 0.109D200

Elbe 0.109D201

Elbe 0.109D205

Elbe 0.109D300

Elbe 0.109D301

Elbe 0.109D400

Elbe 0.110D100

Elbe 0.110D102

Elbe 0.110D105

Elbe 0.110D110

Elbe 0.110D112

Elbe 0.110D115

Elbe 0.110D130

Elbe 0.110D140

Elbe 0.110D142

Elbe 0.110D200

Elbe 0.110D201

Elbe 0.110D300

Elbe 0D105D100

Elbe 0D105D101

Elbe 0D105D102

Elbe 0D105D110

Elbe 0D105D111

Elbe 0D105D112

Elbe 0D105D130

Elbe 0D105D131

Elbe 0D105D132

Elbe 0D105D140

Elbe 0D105D141

Elbe 0D105D142

Elbe 0D105D200

Elbe 0D105D201

Elbe 0D105D202

Elbe 0D105D300

Elbe 0D105D301

Elbe 0D105D302

Elbe 0D105D400

Elbe 0D105D401

Elbe 0D105D402

Elbe 0D106D100

Elbe 0D106D101

Elbe 0D106D102

Elbe 0D106D110

Elbe 0D106D111

Elbe 0D106D112

Elbe 0D106D130

Elbe 0D106D131

Elbe 0D106D132

Elbe 0D106D140

Elbe 0D106D141

Elbe 0D106D142

Elbe 0D106D200

Elbe 0D106D201

Elbe 0D106D202

Elbe 0D106D300

Elbe 0D106D301

Elbe 0D106D302

Elbe 0D106D400

Elbe 0D106D401

Elbe 0D106D402

Elbe 0D107D100

Elbe 0D107D101

Elbe 0D107D102

Elbe 0D107D110

Elbe 0D107D111

Elbe 0D107D112

Elbe 0D107D130

Elbe 0D107D131

Elbe 0D107D132

Elbe 0D107D140

Elbe 0D107D141

Elbe 0D107D142

Elbe 0D107D200

Elbe 0D107D201

Elbe 0D107D202

Elbe 0D107D300

Elbe 0D107D301

Elbe 0D107D302

Elbe 0D107D400

Elbe 0D107D401

Elbe 0D107D402

Elbe 0D109D100

Elbe 0D109D101

Elbe 0D109D102

Elbe 0D109D105

Elbe 0D109D110

Elbe 0D109D111

Elbe 0D109D112

Elbe 0D109D115

Elbe 0D109D130

Elbe 0D109D131

Elbe 0D109D132

Elbe 0D109D140

Elbe 0D109D141

Elbe 0D109D142

Elbe 0D109D145

Elbe 0D109D200

Elbe 0D109D201

Elbe 0D109D202

Elbe 0D109D205

Elbe 0D109D300

Elbe 0D109D301

Elbe 0D109D302

Elbe 0D109D400

Elbe 0D109D401

Elbe 0D109D402

Elbe 0D109D405

Elbe 0D110D100

Elbe 0D110D101

Elbe 0D110D102

Elbe 0D110D105

Elbe 0D110D110

Elbe 0D110D111

Elbe 0D110D112

Elbe 0D110D115

Elbe 0D110D130

Elbe 0D110D131

Elbe 0D110D132

Elbe 0D110D140

Elbe 0D110D141

Elbe 0D110D142

Elbe 0D110D145

Elbe 0D110D200

Elbe 0D110D201

Elbe 0D110D202

Elbe 0D110D205

Elbe 0D110D300

Elbe 0D110D301

Elbe 0D110D302

Elbe 0D110D400

Elbe 0D110D401

Elbe 0D110D402

Elbe 0D110D405

Elbe 0D112D100

Elbe 0D112D101

Elbe 0D112D102

Elbe 0D112D105

Elbe 0D112D110

Elbe 0D112D111

Elbe 0D112D112

Elbe 0D112D115

Elbe 0D112D130

Elbe 0D112D131

Elbe 0D112D132

Elbe 0D112D140

Elbe 0D112D141

Elbe 0D112D142

Elbe 0D112D145

Elbe 0D112D200

Elbe 0D112D201

Elbe 0D112D202

Elbe 0D112D205

Elbe 0D112D300

Elbe 0D112D301

Elbe 0D112D302

Elbe 0D112D400

Elbe 0D112D401

Elbe 0D112D402

Elbe 0D112D405

Elbe 0D113D100

Elbe 0D113D101

Elbe 0D113D102

Elbe 0D113D105

Elbe 0D113D110

Elbe 0D113D111

Elbe 0D113D112

Elbe 0D113D115

Elbe 0D113D130

Elbe 0D113D131

Elbe 0D113D132

Elbe 0D113D140

Elbe 0D113D141

Elbe 0D113D142

Elbe 0D113D145

Elbe 0D113D200

Elbe 0D113D201

Elbe 0D113D202

Elbe 0D113D205

Elbe 0D113D300

Elbe 0D113D301

Elbe 0D113D302

Elbe 0D113D400

Elbe 0D113D401

Elbe 0D113D402

Elbe 0D113D405

Elbe 0D148D110

Elbe 0D148D111

Elbe 0D148D112

Elbe 0D148D115

Elbe 0D148D130

Elbe 0D148D131

Elbe 0D148D132

Elbe 0D148D140

Elbe 0D148D141

Elbe 0D148D142

Elbe 0D148D145

Elbe 0D148D200

Elbe 0D148D201

Elbe 0D148D202

Elbe 0D148D205

Elbe 0D148D300

Elbe 0D148D301

Elbe 0D148D302

Elbe 0D148D400

Elbe 0D148D401

Elbe 0D148D402

Elbe 0D148D405

Elbe 0D158D110

Elbe 0D158D111

Elbe 0D158D115

Elbe 0D158D116

Elbe 0D158D130

Elbe 0D158D131

Elbe 0D158D135

Elbe 0D158D136

Elbe 0D158D140

Elbe 0D158D141

Elbe 0D158D145

Elbe 0D158D146

Elbe 0D158D200

Elbe 0D158D201

Elbe 0D158D205

Elbe 0D158D206

Elbe 0D158D400

Elbe 0D158D401

Elbe 0D158D405

Elbe 0D158D406

Elbe 0D117D111

Elbe 0D117D111

Elbe 0D117D111

Elbe 0D117D121

Elbe 0D117D121

Elbe 0D117D130

Elbe 0D117D131

Elbe 0D117D131

Elbe 0D117D140

Elbe 0D117D141

Elbe 0D117D200

Elbe 0D117D201

Elbe 0D117D201

Elbe 0D117D300

Elbe 0D117D301

Elbe 0D117D301

Elbe 0D117D400

Elbe 0D117D401

Elbe 0D117D401

Elbe 0D120D110

Elbe 0D120D111

Elbe 0D120D120

Elbe 0D120D130

Elbe 0D120D131

Elbe 0D120D140

Elbe 0D120D141

Elbe 0D120D200

Elbe 0D120D201

Elbe 0D120D400

Elbe 0D120D401

Elbe 0D122D111

Elbe 0D122D110

Elbe 0D122D111

Elbe 0D122D111

Elbe 0D122D121

Elbe 0D117D141

Elbe 0D122D131

Elbe 0D122D130

Elbe 0D122D131

Elbe 0D122D131

Elbe 0D122D140

Elbe 0D122D141

Elbe 0D122D141

Elbe 0D122D200

Elbe 0D122D201

Elbe 0D122D201

Elbe 0D122D400

Elbe 0D122D401

Elbe 0D122D401

Elbe 0D109D250

Elbe 0D122D141

Elbe 0D122D201

Elbe 0D110D250

Elbe 0D122D401

Elbe 0D112D250

Elbe 0D113D250

Elbe 0D148D250

Elbe 0D158D250

Elbe 0D117D251

Elbe 0D120D250

Elbe 0D122D250

Elbe 0D122D251

Elbe 0D109D260

Elbe 0D110D260

Elbe 0D112D260

Elbe 0D113D260

Elbe 0D148D260

Elbe 0D158D260

Elbe 0D117D261

Elbe 0D120D260

Elbe 0D107D138D001

Elbe 0D107D138D002

Elbe 0D107D148D001

Elbe 0D107D148D002

Elbe 0D107D108D001

Elbe 0D107D118D001

Elbe 0D109D138D201

Elbe 0D109D138D202

Elbe 0D109D148D201

Elbe 0D109D148D202

Elbe 0D109D108D201

Elbe 0D109D118D201

Elbe 0D110D138D001

Elbe 0D110D138D002

Elbe 0D110D148D001

Elbe 0D110D148D002

Elbe 0D110D108D001

Elbe 0D110D118D001

Elbe 0D112D138D201

Elbe 0D112D138D202

Elbe 0D112D148D201

Elbe 0D112D148D202

Elbe 0D112D108D201

Elbe 0D112D118D201

Elbe 0D148D138D001

Elbe 0D148D138D002

Elbe 0D148D148D001

Elbe 0D148D118D001

Elbe 0D120D138D001

Elbe 0D120D138D002

Elbe 0D120D148D001

Elbe 0D120D118D001

Elbe 0D122D138D001

Elbe 0D122D148D001

Elbe 0D122D118D001

Elbe 0D105D010

Elbe 0D105D011

Elbe 0D105D012

Elbe 0D106D010

Elbe 0D105D050

Elbe 0D105D051

Elbe 0D105D052

Elbe 0D105D060

Elbe 0D105D061

Elbe 0D105D062

Elbe 0D105D070

Elbe 0D105D071

Elbe 0D105D072

Elbe 0D106D050

Elbe 0D106D051

Elbe 0D106D052

Elbe 0D106D060

Elbe 0D106D061

Elbe 0D106D062

Elbe 0D106D070

Elbe 0D106D071

Elbe 0D106D072

Elbe 0D107D010

Elbe 0D106D012

Elbe 0D107D012

Elbe 0D107D050

Elbe 0D107D051

Elbe 0D107D052

Elbe 0D107D060

Elbe 0D107D061

Elbe 0D107D062

Elbe 0D107D070

Elbe 0D107D071

Elbe 0D107D072

Elbe 0D109D010

Elbe 0D109D011

Elbe 0D109D050

Elbe 0D109D051

Elbe 0D109D052

Elbe 0D109D055

Elbe 0D109D060

Elbe 0D109D061

Elbe 0D109D062

Elbe 0D109D065

Elbe 0D109D070

Elbe 0D109D071

Elbe 0D109D072

Elbe 0D109D075

Elbe 0D110D015

Elbe 0D110D017

Elbe 0D110D016

Elbe 0D110D050

Elbe 0D110D051

Elbe 0D110D052

Elbe 0D110D055

Elbe 0D110D060

Elbe 0D110D061

Elbe 0D110D062

Elbe 0D110D065

Elbe 0D110D070

Elbe 0D110D071

Elbe 0D110D072

Elbe 0D110D075

Elbe 0D112D010

Elbe 0D112D011

Elbe 0D112D012

Elbe 0D112D015

Elbe 0D112D017

Elbe 0D112D016

Elbe 0D112D050

Elbe 0D112D051

Elbe 0D112D052

Elbe 0D112D055

Elbe 0D112D060

Elbe 0D112D061

Elbe 0D112D062

Elbe 0D112D065

Elbe 0D112D070

Elbe 0D112D071

Elbe 0D112D072

Elbe 0D112D075

Elbe 0D113D010

Elbe 0D113D011

Elbe 0D113D012

Elbe 0D113D015

Elbe 0D113D016

Elbe 0D113D050

Elbe 0D113D051

Elbe 0D113D052

Elbe 0D113D055

Elbe 0D113D060

Elbe 0D113D061

Elbe 0D113D062

Elbe 0D113D065

Elbe 0D113D070

Elbe 0D113D071

Elbe 0D113D072

Elbe 0D113D075

Elbe 0D148D015

Elbe 0D148D016

Elbe 0D148D050

Elbe 0D148D051

Elbe 0D148D052

Elbe 0D148D055

Elbe 0D148D070

Elbe 0D148D071

Elbe 0D148D072

Elbe 0D148D075

Elbe 0D117D015

Elbe 0D117D016

Elbe 0D117D050

Elbe 0D117D051

Elbe 0D117D051

Elbe 0D117D070

Elbe 0D117D071

Elbe 0D117D071

Elbe 0D120D015

Elbe 0D120D011

Elbe 0D120D050

Elbe 0D120D051

Elbe 0D120D070

Elbe 0D120D071










我們的優勢：

1）渠道廣泛，國內有代理，或者有客戶保護廠家不賣的產品，只要您能提供型號，我們同樣可以從德國的分銷商來采購。

2）價格合理，繞過層層代理，最大限度的讓利給客戶。

3）直接從德國廠家采購，保證所有產品均為原裝正品。

4）德國倉庫每周三統一拼箱發貨，極大節約了物流成本。

5）德國工程師為您提供專業的售前及售后技術咨詢服務。



北京漢達森德國本土采購，拼箱發貨報關，德國技術支持，終身售后服務，貨期保證，價格公道，歡迎垂詢!如需更多信息歡迎垂詢漢達森品牌專員譚晶18518172492。
