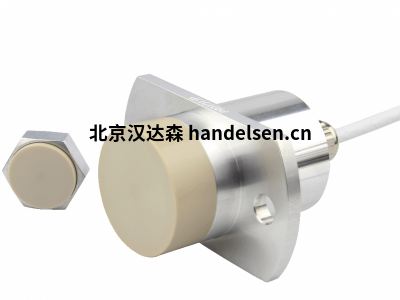

NORIS無線傳感器FAHZ5-P9-010

NORIS無線傳感器FAHZ5-P9-010

用于移動部件上的無線測量值采集

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk7@handelsen.cn

　　諾里夫德無線傳感器系統

　　GC_NORIFID_WS1_1024x768px

　　NORIFID 測量移動零件上的值

　　可靠、可靠的 RFID 數據傳輸(13.56 MHz)
漢達森 祁佳強 手機/微信177*4453*6447

　　免維護系統(無電池轉發器)

　　小型緊湊型系統

　　無需大型分析單元

　　低成本和可靠的技術

　　各種輸出信號

　　非常適合狀態監控和預測性維護

　　通過測量值的無線傳輸發現新的可能性

　　預測性維護需要以盡可能高的精度測量數據。在具有移動或旋轉部件的部件上，有時無法使用有線傳感器訪問相關的測量點(例如電機轉子或行星齒輪箱軸承的溫度)。因此，只有通過復雜的計算和估計，才能獲得狀態監測所需的數據。但是，只有當傳感器直接放置在移動部件上時，才能獲得精確可靠的測量數據。為此，我們開發了遙測系統NORIFID，這是一種基于既定技術的簡單、經濟高效的測量系統，通過感應到移動部件上的傳感器提供無線電源，并通過RFID將測量的數據傳輸?shù)焦潭ń邮掌鳌?/p>

　　系統設置

　　NORIFID 遙測系統由安裝在固定組件上的讀卡器和一個與移動元件連接的測量元件的轉發器組成。此測量元件可以是轉發器的固定組成部分，如有必要，可以放置在測量場外部并連接到轉發器。

　　NORIFID Schema

　　功能原理

　　功率和數據通過射頻磁場(13.56 MHz RFID)通過感應進行無線傳輸。讀卡器基本上由變壓器、分析電子元件和信號轉換器組成，并且從外部源提供電壓。轉發器同樣裝有變壓器、集成電路和 Pt100 測量元件，并安裝在移動物體上。它以被動方式運行，因此不需要自己的電源。位于旋轉對象的轉發器周期性地移動過讀卡器。當轉發器進入讀卡器范圍時，讀卡器的交替磁場在轉發器線圈中產生電壓，為轉發器提供必要的功率。一旦轉發器進入讀卡器的活動區域，其連接的 Pt100 測量元件將檢測溫度并立即以無線方式將測量值傳輸?shù)阶x卡器。根據要求，讀卡器將測量信號轉換為電壓或電流值并將其輸出。

　　客戶特定的轉發器變型

　　轉發器可以根據您的應用程序進行定制。標準版本由帶公螺紋和集成 Pt100 測量元件的轉發器頭組成(參見備選案文 1)。如有必要，該轉發器可安裝包含集成 Pt100 測量元件的傳感器管(參見備選案文 2)。此傳感器管的額定長度可能不同。Pt100 測量元件也可以安裝在外部，并連接到具有不同長度的電纜的轉發器

　　工作電壓(讀卡器)

　　9 ...32 VDC

　　測量通道數

　　1 ...5

　　測量范圍

　　-50 ...350 °C，特定于應用

　　信號傳輸

　　13.56 MHz RFID

　　輸出信號

　　當前： 0 ...20 mA， 4 ...20 mA

　　電壓： 0 ...10 V， 2 ...10 V

　　保護等級

　　讀卡器： IP68， 轉發器： IP68

　　在過去95多年里，諾力士儀器儀表以及自動化設備在造船行業，交通領域，機械及電力行業中占據十分重要的地位。

　　諾力士集研發，生產以及銷售為一體，為鐵路運輸客戶和一些特種車輛提供定制產品及解決方案，也裝配船用自動化監測設備、主機遙控設備和其它電氣產品，每件產品都出自德國制造。

　　諾力士本著反應迅速、靈活機智的企業服務理念，如今在家族企業第三代領導下業務遍布全球。與諾力士合作，客戶可享受快速響應而不受復雜的層級約束，享受全球銷售及服務網絡，長期提供備品備件。
