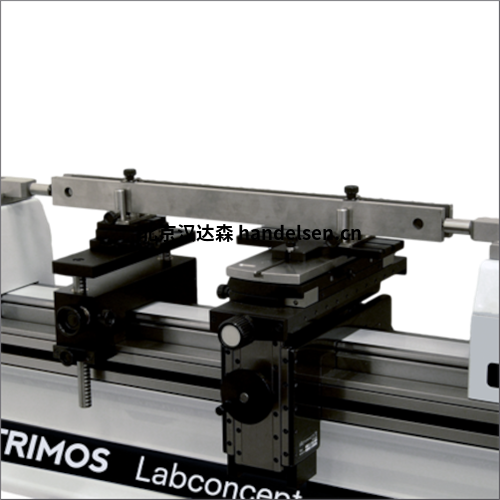

trimos校準臺HC3和HC4
用于檢查固定和可變尺寸測量裝置的測量臺。車間或?qū)嶒?yàn)室日常使用的頂級系列。
Horizo??n Calibration HC3 和 HC4 儀器滿足當今生產領域?qū)Ω呔荣|(zhì)量控制設備的要求,并考慮到 EN ISO 9000 標準。
這些儀器可用于車間區域或安裝在質量控制室,用于檢查量具和設置所有類型的比較測量設備。精心設計、可靠的新概念,通過卓越的工程技術獲得,通過簡單的操作和寶貴的生產力水平確保高精度和最佳結果。
儀器配備電腦、TFT屏幕和Trimos-WinDHI軟件。
提供測量范圍從 500 到 3000 mm 的儀器,所有這些儀器都集成在一個部件中。所有測量范圍都是直接的,這意味著整個測量范圍無需調整或中間重新校準即可使用。
非常適合在實驗室和車間使用
新的人體工學概念
帶微調的測量小車
豐富的配件
可調測力(HC3除外)
模塊化設計
全量程直接測量
trimos校準臺HC3和HC4
技術規格:
測量范圍 * |
毫米 |
550 |
1050 |
1550 |
2050 |
3050 |
最大限度。允許誤差,B MPE 1) |
微米 |
0.6+L(mm)/1200 |
重復性,R MPE (2s) |
微米 |
0.1 |
最大分辨率 |
毫米 |
0.00001 |
固定測力 |
N |
0.3 2,3) / 0.5 2,3) / 3 |
最大限度。位移速度 |
毫米/秒 |
1500 |
工作溫度 |
℃ |
+10 ÷ +40 |
相對濕度 |
% |
20÷80 |
重量 |
公斤 |
94 |
123 |
152 |
181 |
239 |
測量范圍 * |
毫米 |
550 |
1050 |
最大限度。允許誤差,B MPE 1) |
微米 |
0.3+L(mm)/1200 |
重復性,R MPE (2s) |
微米 |
0.1 |
最大分辨率 |
毫米 |
0.00001 |
固定測力 |
N |
0.3 2,3) / 0.5 2,3) / 1 ÷ 12 3) |
最大限度。位移速度 |
毫米/秒 |
1500 |
工作溫度 |
℃ |
+10 ÷ +40 |
相對濕度 |
% |
20÷80 |
重量 |
公斤 |
94 |
123 |
* 測量范圍取決于所使用的砧座。
1) 在 20 ± 0.2 °C 的溫度和 50 ± 5 % 的相對濕度下確定的值。
2) 帶電子傳感器
3) 僅在 WinDHI 軟件窗口中強制顯示
應用
檢查千分表 (TA-IH-301)
塞規校準 (HPA-1/TULM6/L05/LABC-15)
小環規校準 (TA-SU-313/LABC-70/TA-SU-354)
測量大錐螺紋量規的特殊設計
螺紋塞規的校準(HPA-1/TEL6/3O/0.17-3.2/S6.5/LABC-15)
外徑千分尺校準 (HPA-1/TULM14)
量塊 < 250mm 的比較檢查 (TA-SU-313/TA-SU-305)
量塊 < 250mm 的比較檢查(TA-SU-313、TELMA7/P、TA-SU-305、TA-SU-306)
校準 2 點室內千分尺 (HPA-1、TELMA7、TELMN7.2)
檢查測試指標 (TULM15)
檢查錐形螺紋環規 (HPA-1 / LABC80)
