常用型號
spinea TS41 E P11
spinea TS80 37 E P8
spinea TS110 33 E P14
spinea TS 220-125-H-H65-0558
spinea TS 200-125-H-H56-M654
spinea TS 170-125-H-H46-0249
spinea TS 70-041-E-P11-0590
spinea TS 140-115-H-H36-0188
spinea TS 110-119-TB-P14-0140
spinea TS 110-089-TB-P14-0140
spinea TS 300-063-TC-P28-0413A
spinea TS 200-083-TC-P24
spinea TS60 35 TB P6
spinea TS70 41 TB P11
spinea TS80 37 TB P8
spinea TS110 33 TB P14
spinea TS170 59 TC P24
spinea TS200 63 TC 28
spinea TS240 37 TC28
spinea TS300 63 TC 28
部分產品介紹

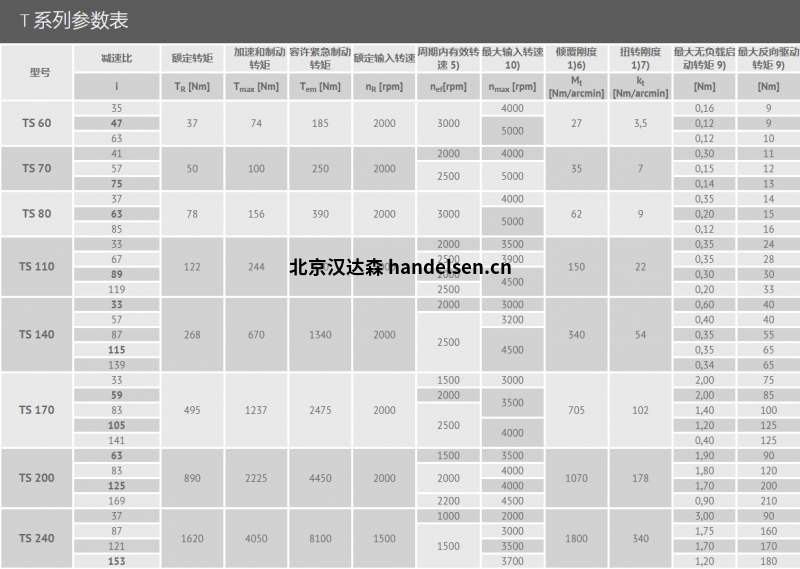

T 系列是帶有圓柱形殼體的Twinspin高精度減速機應用范圍最廣的形式。該系列內部包含精密減速機構和高強度交叉滾子軸承,又名“軸承式減速機”。這種設計可以把負載直接安裝在減速機輸出法蘭上,省去輸出端的額外軸承。
T系列采用模塊化設計,允許用戶通過電機法蘭的方式連接各種電機。
標準的T系列減速機為半密封狀態;需要用輸入法蘭和墊圈密封。SPINEA可根據客戶電機結構提供全密封帶輸入法蘭的減速機。
優點
零背隙
力矩大
定位精度和重復精度高
扭轉剛度和傾覆剛度大
尺寸小重量輕
速比大
效率高
壽命長
裝配簡單
T 系列 特點
殼體
a) TB- 輸出面帶螺紋孔 1)
b) TC- 輸出面帶螺紋孔和通孔 2)
輸入法蘭連接
軸封/法蘭選項:
a) 帶電機法蘭
b) 帶輸入端蓋
c) 不帶連接法蘭
輸入軸設計
輸入軸選項:
a) 帶鍵輸入軸
b) 特殊定制
安裝和運行特性
廣泛的模塊化配置
E系列是帶有法蘭形殼體的Twinspin高精度減速機。 該系列內部包含精密減速機構和高強度交叉滾子軸承,又 名“軸承式減速機”。這種設計可以把負載直接安裝在減 速機輸出法蘭上,省去輸出端的額外軸承。
E系列采用模塊化設計,允許用戶通過電機法蘭的方式連接各種電機。
標準的E系列減速機為半密封狀態;需要用輸入法蘭和墊圈密封。SPINEA可根據客戶電機結構提供全密封帶輸入法蘭的減速機。
優點
零背隙
力矩大
定位精度和重復精度高
扭轉剛度和傾覆剛度大
尺寸小重量輕
速比大
效率高
壽命長
裝配簡單
E 系列特點
殼體
螺紋孔和通孔
輸入法蘭連接
軸封/適配法蘭選項:
a) 電機連接法蘭
b) 密封輸入端蓋
c) 根據客戶要求不帶法蘭
輸入軸選項:
a) 帶鍵輸入軸
b) 特殊定制
安裝和運行特點
針對機器人和一般自動化的特殊設計
H系列是帶有中空孔的Twinspin高精度減速機。電線、壓縮空氣管道、驅動軸可從減速機中間穿過。
這種設計可以把負載直接安裝在減速機輸出法蘭上,省去輸出端的額外軸承。
該系列為完全密封,內部注有終生免維護油脂。減速機包含精密減速機構和高強度交叉滾子軸承,故又名“軸承式減速機”。
優點
大中空孔徑
全密封
零背隙
力矩大
定位精度和重復精度高
扭轉剛度和傾覆剛度大
尺寸小重量輕
速比大
效率高
壽命長
裝配簡單
H 系列特點
殼體
螺紋孔和通孔
輸入法蘭連接
全密封減速機
輸入軸設計
輸入軸選項:
a) 中空軸
b) 根據特殊要求
安裝和運行特點
中空軸減速機。
輸入軸的孔可以穿過電線,管路或其他軸。
適用于同步帶等應用。

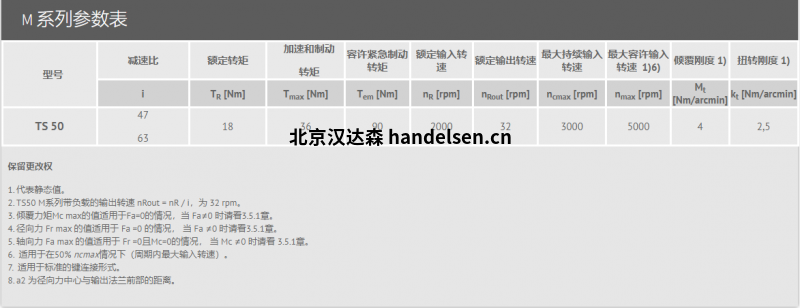

M 系列是最小型號的Twinspin高精度減速機,以TS50為代表。未來我們將推出更小的型號為M系列增加成員。
M系列減速機保留了SPINEA減速機所有的優點,我們可以驕傲的說,M系列代表了市面上同類型的最優秀的減速機。
減速機內注有終生免維護油脂,由輸出端的密封球軸承(2RS)保證油封;在輸入端也應用了同樣的軸承(輕微的潤滑油泄漏為容許現象)。
SPINEA也可根據客戶的要求提供完全密封的減速機。同其他系列相同,獨特的設計可以把負載直接安裝在減速機輸出法蘭上,省去輸出端的額外軸承。
優點
小尺寸
2RS球軸承密封
安裝簡單
零背隙
重量輕
轉矩密度高
輸出深溝球軸承 超低摩擦
高性能
高精度
高扭轉剛度
扭轉剛度曲線的線性度好
超低的轉動慣量
超低的摩擦
TwinSpin M 系列迷你減速機的形式
殼體形狀
a) 安裝部位在輸出側
b) 安裝部位在輸入側
輸入軸連接
a) 電機直連,無需聯軸器,電機輸出軸與帶鍵孔內對中
b) 非直接連接,通過剛性或彈性聯軸器
c) 根據客戶需求選擇對中方式
G系列
新一代TwinSpin高精度減速齒輪具有全新的主軸承設計,并針對最苛刻的應用提供了改進的性能。與上一代產品相比,G系列帶來了更大的扭矩重量比。
主軸承的創新設計達到了前所未有的傾斜剛度,輸出軸承的高精度和模塊化設計,可提供定制解決方案。 G系列帶來了進一步的改進,進一步降低了傳動機構的摩擦,降低了磁滯現象,降低了空轉設置,特別是在小尺寸情況下。
最后,G系列在標準和空心軸設計中引入了新尺寸的減速器,以擴大TwinSpin減速器的產品組合和應用范圍。它有兩個變體,僅帶密封輸出或作為全密封齒輪直接與
在這一新一代產品中,我們集中了減速齒輪設計幾年開發的成果以及最新制造工藝和技術的實施。
優點
高傾斜剛度
低摩擦系數
高精度輸出軸承
高精度扭矩
減少運動損失設置
高扭矩過載能力
