PI (Physik Instrumente)Q-545 Q-Motion?精密線性平臺

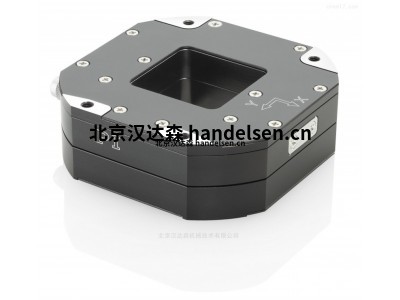

Q-545 Q-Motion®精密線性平臺

壓電電機可實現高力和小巧設計

譚晶 QQ：2853369887   手機：18518172492 電話：010-64717020-116 傳真：010-84786709-666 郵件：sales9@handelsen.cn

寬度僅為45 毫米

帶位置分辨率的增量傳感器

真空兼容至10^-6百帕 (Q-545.xx0)

推/拉力為8 牛

不帶接裝板的XY組合可供選擇

真空兼容至10^-9百帕 (Q-545.xxU)

壓電慣性驅動器

壓電陶瓷慣性驅動器為空間節約型且價格實惠的基于壓電陶瓷的驅動器，其保持力相對較大，行程幾乎是無限的。慣性驅動原理是基于由特殊驅動器電控提供的修正鋸齒波電壓控制的單個壓電促動器。促動器緩慢膨脹，移動轉子。由于其慣性，轉子無法跟上促動器隨后的快速收縮，停留在其位置上。工作頻率高達20千赫茲時，驅動直接作用在動輪上，實現最大為10毫米/秒的速度。

真空和無磁性環境

所有Q-Motion®線性平臺都適用于高真空中的操作，真空可達10^-6 百帕。此外，適用于10^-9 百帕的超高真空版本也可供貨?？砂葱杼峁┓谴判园姹?/p>

直接測量原理

可提供帶非接觸式光學線性編碼器的版本。分辨率為1 納米。帶編碼器的版本具有參考點開關

應用領域

微裝配, 光子, 光學對準, 顯微鏡, 高能束線設備, 半導體技術, 測試

訂購信息

Q-545.100 Q-Motion® 線性平臺，壓電慣性驅動，行程為13毫米，不帶用于開環操作的位置傳感器，推/拉力為8牛，尺寸為45 × 48 × 15毫米(W × L × H)，真空兼容至10-6 百帕

Q-545.10U Q-Motion® 線性平臺，壓電慣性驅動，行程為13毫米，不帶用于開環操作的位置傳感器，推/拉力為8牛，尺寸為45 × 48 × 15毫米(W × L × H)，真空兼容至10 -9 百帕

Q-545.140 Q-Motion® 線性平臺，壓電慣性驅動，行程為13毫米，線性編碼器，分辨率為1納米，推/拉力為8牛，尺寸為45 × 48 × 15毫米(W × L × H)，真空兼容至10-6 百帕

Q-545.14U Q-Motion® 線性平臺，壓電慣性驅動，行程為13毫米，線性編碼器，分辨率為1納米，推/拉力為8牛，尺寸為45 × 48 × 15毫米(W × L × H)，真空兼容至10-9 百帕

Q-545.200 Q-Motion® 線性平臺，壓電慣性驅動，行程為26毫米，不帶用于開環操作的位置傳感器，推/拉力為8牛，尺寸為45 × 63 × 15毫米(W × L × H)，真空兼容至10-6 百帕

Q-545.20U Q-Motion® 線性平臺，壓電慣性驅動，行程為26毫米，不帶用于開環操作的位置傳感器，推/拉力為8牛，尺寸為45 × 63 × 15毫米(W × L × H)，真空兼容至10-9 百帕

Q-545.240 Q-Motion® 線性平臺，壓電慣性驅動，行程為26毫米，線性編碼器，分辨率為1納米，推/拉力為8牛，尺寸為45 × 63 × 15毫米(W × L × H)，真空兼容至10-6 百帕 Q-545.24U

Q-Motion® 線性平臺，壓電慣性驅動，行程為26毫米，線性編碼器，分辨率為1納米，推/拉力為8牛，尺寸為45 × 63 × 15毫米(W × L × H)，真空兼容至10-9 百帕
