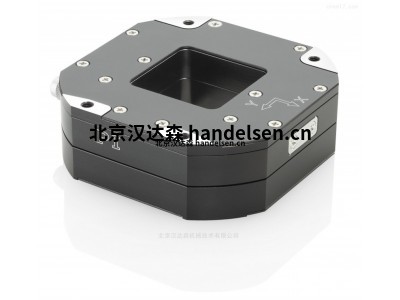

PI (Physik Instrumente)U-628 PILine轉臺

U-628 PILine轉臺

帶超聲波壓電電機和中央開口的小型平臺

譚晶 QQ：2853369887   手機：18518172492 電話：010-64717020-116 傳真：010-84786709-666 郵件：sales9@handelsen.cn

緊湊：邊緣長度為50 毫米，高度為19毫米

無限旋轉范圍>360°

關機后自鎖：節約能量，減少熱量產生

快速精密定位負載：速度達720 度/秒，最小位移達51微弧度

驅動力矩25毫牛米

中央孔徑可用于更多應用領域

精密級轉臺

PILine平臺尤其適合要求快速精密定位的應用。關機后，自鎖驅動器保持平臺位置的機械穩定。因而可大大減少能量消耗和熱量產生。蓄電池驅動或熱敏型的低占空比應用可得益于這些特點。軸的位置通過一個編碼器和一個光學參考開關測量，該開關允許可靠的可重復運動。壓電電機驅動器原理及其電氣操作成本低，可定制。

增量編碼器用于高精度位置測量

非接觸式光學編碼器以極高的精度直接在平臺上測量位置。非線性效應、機械作用或彈性形變不會對測量造成影響。

PILine超聲波壓電電機

作為PILine超聲波壓電電機不可或缺的一部分，壓電陶瓷促動器上被施加預載，通過一個耦合元件抵住移動導向轉子。在100至200千赫茲的高頻交流電壓的作用下，壓電陶瓷促動器被激發產生超聲波諧振。促動器的變形使耦合元件相對于轉子產生周期性的對角運動。建立的進給為幾納米每循環；高頻率帶來高速度。在壓電陶瓷促動器上相對于動輪施加預載可確保驅動器在靜止?fàn)顟B(tài)下和關機時自鎖。

應用領域

顯微操縱, 自動化, 生物技術, 樣本操縱, 樣本定位, 有限空間內的應用, 光學計量, 真空應用可達10^-6百帕

訂購信息

U-628.03

PILine轉臺，旋轉范圍>360度，速度為720度/秒，增量編碼器，分辨率為17微弧度，直徑為49 毫米，壓電超聲波電機

配件

U-600.A01

用于PILine的延伸電纜，Sub-D15針，1 米

U-600.A03

用于PILine的延伸電纜，Sub-D15針，3米

U-600.A05

用于PILine的延伸電纜，Sub-D15針，5米
