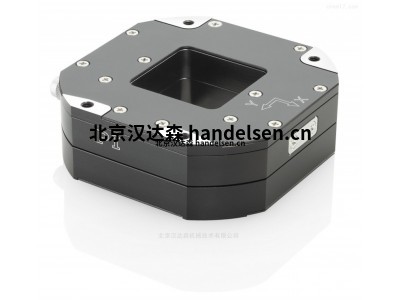

德國PI (Physik Instrumente)V-508 PIMag精密線性平臺

V-508 PIMag精密線性平臺

譚晶 QQ：2853369887   手機：18518172492 電話：010-64717020-116 傳真：010-84786709-666 郵件：sales9@handelsen.cn

多功能選項適應不同要求

行程為80、170和250毫米

增量或絕對式線性編碼器，多種分辨率

用于實現高負載能力的交叉滾柱導軌

無鐵芯或鐵芯線性電機

緊湊的橫截面：80毫米 × 25毫米

適應能力強

構造可實現需求的靈活適應。通過采用不同的行程、驅動器和測量系統，產品可同樣適用于技術復雜、臨界成本應用。XY組件也可實現

交叉滾柱導軌

對于交叉滾柱導軌，滾珠導軌中的滾珠的接觸點被淬火滾柱的線接觸取代。因此，它們的剛度明顯提高，需要的預載更小，這減少了摩擦并實現了更平滑的運行。交叉滾柱導軌還具有高導向精度和高負載能力的特征。力導向滾動體保持架防止保持架蠕變。

應用領域

工業和科研。半導體或醫學技術中的測量技術、光子學及精密掃描

PIMag磁力直接驅動

三相磁性直接驅動器在動力傳動系統中未使用機械零件，其可直接將驅動力傳輸至運動平臺，且無摩擦。驅動器可實現高速度和高加速度。

無鐵芯電機非常適合對精度有超高要求的定位任務，因?yàn)槠洳粫?huì)與永久性磁鐵發生不良作用。這樣即使在最低的速度下也能保持平穩的運行，同時，在高速狀態下也不會產生振動。避免了控制的非線性行為并且每個位置都很容易控制。驅動力可任意設定。

力和加速度需要在有限安裝空間內實現時，使用鐵芯電機。鐵芯設計使磁力最大化，確保驅動器的高熱穩定性。

直接位置測量

以極高的精度直接在運動平臺上進行位置測量，因此非線性效應、機械作用或彈性形變不會對位置測量造成影響。

訂購信息

80毫米

V-508.231020 PIMag精密線性平臺，80毫米×25毫米橫截面，80毫米行程，100牛負載容量，增量帶正弦/余弦信號傳輸?shù)木€性編碼器 ，80微米傳感器信號周期，無鐵芯三相線性電機，48伏

V-508.232020 PIMag精密線性平臺，80毫米×25毫米橫截面，80毫米行程，100牛負載容量，增量帶正弦/余弦信號傳輸?shù)木€性編碼器 ，80微米傳感器信號周期，鐵芯三相線性電機，48伏

V-508.251020 PIMag精密線性平臺，80毫米×25毫米橫截面，80毫米行程，100牛負載容量，PIOne 帶正弦/余弦信號傳輸?shù)木€性編碼器，2微米傳感器信號周期，無鐵芯三相線性電機，48伏

V-508.252020 PIMag精密線性平臺，80毫米×25毫米橫截面，80毫米行程，100牛負載容量，PIOne 帶正弦/余弦信號傳輸?shù)木€性編碼器，2微米傳感器信號周期，鐵芯三相線性電機，48伏

V-508.2B1020 PIMag精密線性平臺，80毫米×25毫米橫截面，80毫米行程，100牛負載容量，絕對編碼器，78納米傳感器分辨率，無 鐵芯三相線性電機，48伏

V-508.2B2020 PIMag精密線性平臺，80毫米×25毫米橫截面，80毫米行程，100牛負載容量，絕對編碼器，78納米傳感器分辨率，鐵 芯三相線性電機，48伏

170毫米

V-508.631020 PIMag精密線性平臺，80毫米×25毫米橫截面，170毫米行程，100牛負載容量，增量帶正弦/余弦信號傳輸?shù)木€性編碼 器，80微米傳感器信號周期，無鐵芯三相線性電機，48伏

V-508.632020 PIMag精密線性平臺，80毫米×25毫米橫截面，170毫米行程，100牛負載容量，增量帶正弦/余弦信號傳輸?shù)木€性編碼 器，80微米傳感器信號周期，鐵芯三相線性電機，48伏

V-508.651020 PIMag精密線性平臺，80毫米×25毫米橫截面，170毫米行程，100牛負載容量，PIOne 帶正弦/余弦信號傳輸?shù)木€性編碼器，2微米傳感器信號周期，無鐵芯三相線性電機，48伏

V-508.252020 PIMag精密線性平臺，80毫米×25毫米橫截面，170毫米行程，100牛負載容量，PIOne 帶正弦/余弦信號傳輸?shù)木€性編碼器，2微米傳感器信號周期，鐵芯三相線性電機，48伏

V-508.6B1020 PIMag精密線性平臺，80毫米×25毫米橫截面，170毫米行程，100牛負載容量，絕對編碼器，78納米傳感器分辨率， 無鐵芯三相線性電機，48伏

V-508.6B2020 PIMag精密線性平臺，80毫米×25毫米橫截面，170毫米行程，100牛負載容量，絕對編碼器，78納米傳感器分辨率， 鐵芯三相線性電機，48伏

250毫米

V-508.931020 PIMag精密線性平臺，80毫米×25毫米橫截面，250毫米行程，100牛負載容量，增量帶正弦/余弦信號傳輸?shù)木€性編碼 器，80微米傳感器信號周期，無鐵芯三相線性電機，48伏

V-508.932020 PIMag精密線性平臺，80毫米×25毫米橫截面，250毫米行程，100牛負載容量，增量帶正弦/余弦信號傳輸?shù)木€性編碼 器，80微米傳感器信號周期，鐵芯三相線性電機，48伏

V-508.951020 PIMag精密線性平臺，80毫米×25毫米橫截面，250毫米行程，100牛負載容量，PIOne 帶正弦/余弦信號傳輸?shù)木€性編碼器，2微米傳感器信號周期，無鐵芯三相線性電機，48伏

V-508.952020 PIMag精密線性平臺，80毫米×25毫米橫截面，250毫米行程，100牛負載容量，PIOne 帶正弦/余弦信號傳輸?shù)木€性編碼器，2微米傳感器信號周期，鐵芯三相線性電機，48伏

V-508.9B1020 PIMag精密線性平臺，80毫米×25毫米橫截面，250毫米行程，100牛負載容量，絕對編碼器，78納米傳感器分辨率， 無鐵芯三相線性電機，48伏

V-508.9B2020 PIMag精密線性平臺，80毫米×25毫米橫截面，250毫米行程，100牛負載容量，絕對編碼器，78納米傳感器分辨率， 鐵芯三相線性電機，48伏
